Электрические плитки.Номинальная мощность выпускаемых промышленностью одноконфорочных электроплиток — 800, 1000, 1200 и 1500 Вт, двухконфорочных — 1600, 1800, 2000 и 2200 Вт. По конструкции различают три типа конфорок: с корпусом, штампованным из листовой стали, с литым чугунным корпусом, с трубчатыми электронагревателями (ТЭНами).

Тип конфорки, устройство регулирования мощности — основные элементы. определяющие эксплуатационные характеристики электроплиток. Время разогрева конфорок с ТЭНами 3–4 мин, их КПД — 70 %, температура нагрева поверхности — 650–700 °C, средний ресурс — 5 тыс. ч. Соответствующие характеристики штампованных конфорок: 15 мин; 55 %; 450–500 °C, 2–3 тыс. ч. Характеристики чугунных конфорок занимают промежуточные значения. Наиболее совершенными являются плитки с ТЭНами. Нагревающаяся поверхность ТЭНа — трубка из тонкого металла, благодаря чему она нагревается очень быстро, а передача теплоты происходит в основном в результате излучения. Кроме того, ТЭНы (в отличие от чугунных конфорок) не трескаются при попадании воды на их раскаленную поверхность. ТЭНы в электроплитках применяются двухконцовые односпиральные с диаметром трубок 7,4—10 мм и одноконцовые двухспиральные с диаметром 16 мм. Конструкция наиболее распространенных конфорок при ведена на рис. 23.

Рис. 23. Конфорки электроплиток:

а— чугунная; б— с двухконцовым ТЭНом; в— с двумя двухконцовыми ТЭНами; г— с одноконцовым ТЭНом

Для обеспечения рационального нагрева в плитки встраиваются регуляторы мощности. Схема переключения спиралей двухспиральной конфорки четырехпозиционным кулачковым переключателем приведена на рис. 24. В электроплитках с ТЭНами обычно применяют бесступенчатую регулировку мощности. Мощность регулируется в пределах 15—100 % номинального значения.

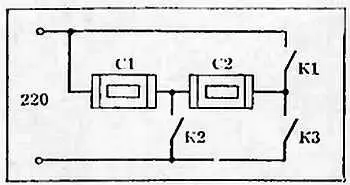

Рис. 24. Схема переключения спиралей конфорки:

С1и С2— спирали, К1, К2, КЗ— контакты переключателя

Если при включении в розетку (исправную) плитка не нагревается, причиной может быть неисправность любого элемента в ее электрической схеме — сетевого шнура, спирали конфорки, контактов регулятора или переключателя мощности. Принцип поиска неисправности в электроплитке рассмотрим более основательно, с тем чтобы использовать его как пример при ремонте других приборов, имеющих переключатели режимов. В качестве примера выберем электроплитку с двухспиральной конфоркой и четырехпозиционным переключателем мощности, а поиск начнем с рассмотрения влияния возможных неисправностей на внешние проявления элементов плитки.

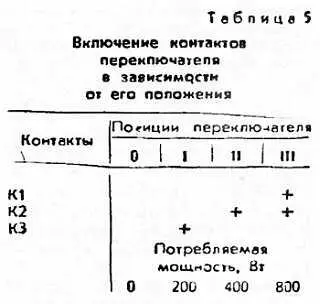

Горящая индикаторная лампочка снимает подозрение на обрыв в шнуре питания. Если же она не горит, то вероятнее всего обрыв в шнуре, обычно у вилки или у выхода из корпуса прибора, то есть в местах, наиболее часто изгибаемых. Если лампочка горит (шпур исправен), придется проверить другие элементы схемы. В случае отсутствия схемы ее легко составить, проследив цепи по монтажу в корпусе электроплитки. Очередность включения контактов определяется путем наблюдения их положения на каждой позиции переключателя (данные наблюдений приведены в табл. 5).

На основании общей схемы и таблицы включения контактов оцениваем влияние каждого элемента на каждом положении переключателя на режим работы конфорки. Конфорка нагреваться не будет: на позиции переключателя I при обрыве спиралей С1 и С2 или нарушении контакта К3 переключателя; на позиции II при обрыве спирали С1 или нарушении контакта К2. На позиции III при обрыве спиралей С1 или С2 или нарушении контакта К1 конфорка будет нагреваться с мощностью, равной половине максимальной. Влияние каждого неисправного элемента на режим нагрева конфорки сведем в табл. 6, что позволит нам решать обратную задачу — определить неисправный элемент по режиму нагрева конфорки на разных позициях переключателя.

На каждой позиции переключателя от каждого неисправного элемента будет проявляться специфичная только для этой неисправности совокупность режимов нагрева конфорки. Например, если конфорка нагревается только на позиции переключателя I (см. колонку 5 табл. 6), причиной неисправности является контакт К2. Только он полностью разрывает цепь питания конфорки как на позиции переключателя II, так и на позиции III. Другой пример: конфорка нагревается только на позиции переключателя III и только на половинную мощность (см. колонку 2 табл. 6). Причина: обрыв в цепи спирали С1 (только элемент С1 разрывает полностью цепь на позициях I и II, а режим половинной мощности на позиции III дополнительно подтверждает выявленную причину).

Итак, мы научились без каких-либо специальных приборов выявлять неисправные элементы в зависимости от их влияний на разных позициях переключателя.

Если домашний мастер озадачен лишь восстановлением неисправного прибора без желания использовать каждый случай для накопления опыта, неисправность он может найти более простым путем, пройдя омметром или индикатором — пробником — по всей цепи электроплитки на всех позициях переключателя, начиная от штепсельной вилки. Элемент, имеющий обрыв, и будет неисправным.

Плохой контакт переключателя можно обнаружить и без прибора — по нагару на нем или слабому усилию контактной пружины. Контакты зачищают мелкой наждачной бумагой, заводя узкую полоску ее между контактами и перемещая ее взад-вперед, одновременно сжимая контактные пластины между собой. Зачистив один контакт, наждачную бумагу поворачивают абразивной стороной к другому контакту.

Ослабевшие пружины контактов переключателя подгибают, следя при этом, чтобы в отключенном состоянии зазор между контактами был не менее 2–3 мм. Перегоревшую конфорку наменяют на новую. При этом чугунную или штампованную конфорку желательно заменить на конфорку с ТЭНами.

Для поиска неисправного элемента и устранения неисправностей можно воспользоваться и готовыми рекомендациями, типичными для многих случаев, приведенными в табл. 7.

Электроплиты.Это самые энергоемкие бытовые электроприборы. Отметим, что общая мощность всех реально имеющихся я квартире и одновременно включенных приборов обычно составляет не более 20–25 % мощности электроплиты.

Электроплиты подразделяются на напольные и настольные. Основные узлы электроплиты: конфорочная панель, жарочный шкаф и панель управления.
