Если протечек нет, стиральную машину загружают бельем и включают нужный режим стирки.

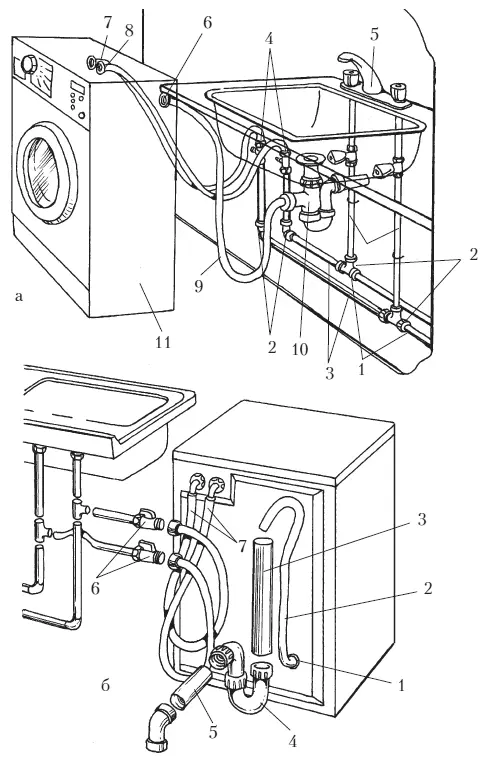

Подсоединение стиральной машины:а – к сифону мойки: 1 – тройники (поставлены на место угольников 2); 2 – угольники, до монтажа находившиеся в позиции 1, 3 – подводящие трубы; 4 – вентили-заглушки; 5 – смеситель; 6 – выпуск грязной воды; 7–8 – подсоединение холодной и горячей воды; 9 – отвод грязной воды; б – к самостоятельному сливу; 1 – выпуск стиральной машины; 2 – шланг отвода грязной воды; 3 – вертикальная труба; 4 – сифон; 5 – отводная труба

Для установки на кухне модели стиральной машины, предусматривающей подключение только холодной воды, можно использовать вышеизложенную технологию. В ванной чаще всего концы труб выведены из стены. Стиральную машину в этом случае подключают через тройники, которые устанавливают между трубами и эксцентриками смесителя.

Если стиральную машину нужно оборудовать отдельным сливом, то к сливному шлангу подсоединяют сифон, который через шланг соединяют с канализационной трубой (рис., б).

Современная квартира оснащена достаточно сложной техникой, питающейся от электрической сети. Это и сама электропроводка с элементами защиты и коммутации, и установочные устройства, и различные электроприборы, перечень которых чрезвычайно велик.

В каждой группе приборов, однородных по назначению и принципу работы, имеется целый ряд моделей, отличающихся друг от друга конструкцией, мощностью, наличием дополнительных функций. Соответственно разнообразны причины и характер возможных повреждений этих приборов.

Весьма значительная часть повреждений вызвана неграмотной эксплуатацией приборов. А неквалифицированный ремонт – дополнительная возможность получения электротравм и ожогов, возникновения загораний, не говоря уже об испорченном настроении при исчезновении напряжения в самый неподходящий момент.

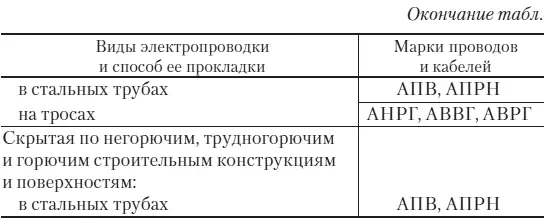

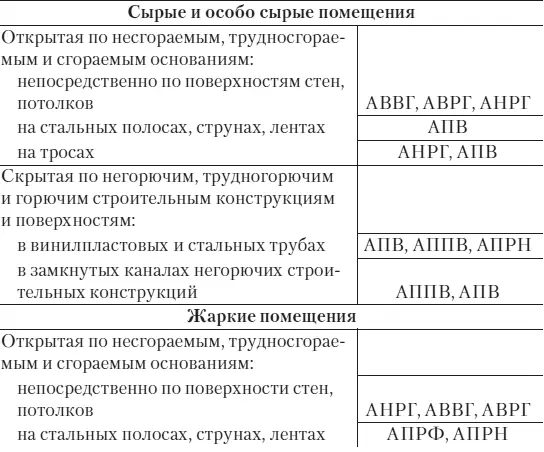

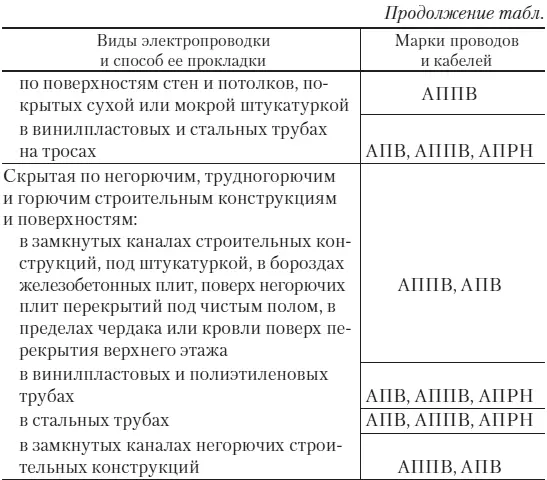

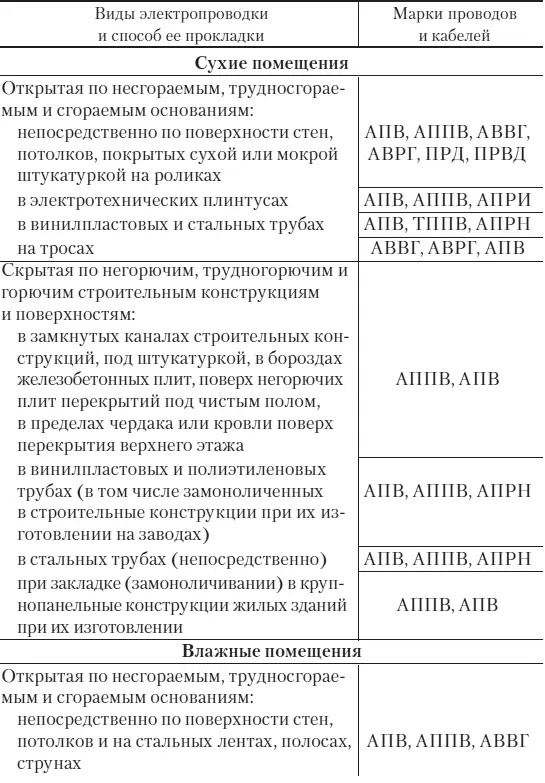

Электропроводка внутри помещений может быть открытой и скрытой (см. табл.).

Открытая электропроводка прокладывается по поверхности стен, потолков и крепится на роликах, скобах и т. д. в помещениях на высоте не менее 2 м от пола. При открытой прокладке расстояние между проводами и поверхностями сгораемых оснований должно быть не менее 10 мм. Если это условие невыполнимо, то провод отделяют от поверхности слоем несгораемого материала (асбеста и т. п.), выступающего по обе стороны провода не менее чем на 10 мм.

Таблица

Скрытую электропроводкупрокладывают в стенах, полах, перекрытиях, заштукатуриваемых бороздах, в замкнутых каналах и пустотах строительных конструкций. При наличии сгораемых конструкций в пустотах строительных конструкций, в бороздах провода защищают сплошным слоем несгораемого материала со всех сторон, где имеется сгораемый материал строительной конструкции.

Соединения и ответвления проводов скрытой и открытой электропроводки выполняют в специальных соединительных коробках с помощью винтовых зажимов или опрессовкой. Места соединения должны иметь такую же прочную изоляцию, как и провода, запас на случай повторного соединения, доступ для осмотра и ремонта. Все коробки заделывают в стену так, чтобы верхние края были заподлицо с поверхностью штукатурки. Два и более плоских провода укладывают по стенке или перекрытию плашмя, рядами с зазорами 3–5 мм (но не пакетами или пучками).

Радиус изгиба незащищенных изолированных проводов должен быть не менее трехкратной величины наружного диаметра провода, а защищенных плоских проводов – не менее шестикратной величины наружного диаметра или ширины провода. При монтаже электропроводок в жилых помещениях применяют провода и кабели с алюминиевыми жилами. Работая с ними, следует избегать многократных перегибов в одном и том же месте, надрезов жил при зачистке изоляции ввиду их пониженной прочности по сравнению с медными. Соединения алюминиевых проводов линии с медными проводами светильников производятся через специальные зажимные колодки.

Монтаж всех видов проводов допускается при окружающей температуре не ниже –15 °C, иначе в некоторых видах изоляционных материалов при их сгибании могут образоваться трещины, которые в процессе эксплуатации приведут к повреждению проводки.

Каждый индивидуальный застройщик и владелец реконструируемого жилья знает, насколько серьезной является проблема скрытой проводки. Проложенная под конкретные токоприемники, скрытая проводка не может быть доработана без долбежки стен и установки новых распределительных коробок. Между тем с появлением в доме незапланированной электротехники всякий раз возникает необходимость дополнительной подводки электричества в места, где розетки либо отсутствуют, либо расчетная нагрузка сети на этом участке ниже потребляемой мощности устройства. Выход был найден давно: он заключается в использовании пластмассовых и алюминиевых электротехнических плинтусов и кабель-каналов.

Отечественная промышленность для массового жилищного строительства предлагает электротехнический плинтус ПЭ-75, изготовленный из пожаробезопасной пластмассы трех цветов и комплектуемый переходными коробками, внешними и внутренними углами и компенсаторами. Неплохо зарекомендовавший себя на практике, отечественный плинтус уступает по внешнему виду и функциональным возможностям зарубежным аналогам, в частности изделиям системы DLP французской фирмы Legran.

Пятнадцать разновидностей мини-плинтусов и плинтусов DLPlus выпускаются в двуцветном варианте: белые и коричневые. Они позволяют прокладывать вдоль стены на уровне пола от 10 до 40 проводников в зависимости от их диаметра, крепить и менять с помощью установочных рамок, встраиваемых коробок и переходников местоположение различных наплинтусных элементов – розеток, выключателей, управляющих устройств и пр.

Если в доме необходимо проложить большое количество проводов разного назначения и различного сечения (электрических, телефонных, телевизионных, компьютерных), целесообразнее поместить их в кабель-каналы DLP различной емкости – от 34×100 мм до 65×250 мм. Эти кабель-каналы комплектуются рамками и суппортами «Мозаик», «Галион» и «Саган», изолирующими коробками и установочными аксессуарами, с помощью которых можно крепить розетки, выключатели и управляющие устройства, а также разъемы и штекеры.
