Лампа в патроне не вспыхнула после замены одного провода между розеткой и патроном. Дефект может быть в проводе между выключателем и розеткой или выключателем и патроном, или оба провода с изломами жил. Еще раз выясняют неисправность контрольной лампы. Снимают крышку выключателя и розетки. Один щуп контрольной лампы вставляют в гнездо розетки, другой прикладывают к контакту выключателя.

Если контрольная лампа не реагирует, то второй щуп оставляют в том же положении, а первый вставляют в другое гнездо розетки. Лампа вновь не вспыхивает. Теперь вторым щупом касаются второго контакта выключателя. Если лампа по-прежнему не загорается, то первый щуп перемещают в другое гнездо розетки (рис., е).

Отсутствие света в контрольной лампе свидетельствует об изломе жилы между выключателем и розеткой. Новый провод выбирают и подготавливают так же, как и на предыдущем этапе. Вопрос лишь в том, между каким контактом выключателя и гнезда розетки его протянуть. Если был заменен провод между одним из гнезд розетки и контактом патрона, то этот провод подсоединяют к другому гнезду розетки и к любому контакту выключателя. Но провод между гнездом розетки и контактом патрона мог быть целым. Тогда с помощью контрольной лампы определяют места его подсоединения в патроне и розетке.

Провод между выключателем и патроном – последнее место возможного излома жилы (рис., ж). Проверка щупами контрольной лампы здесь не нужна. Один щуп прикладывают к тому контакту патрона, который не зажимает жилу провода, направленного непосредственно к розетке. Вторым щупом касаются оставшегося контакта выключателя, ибо один контакт уже занят жилой провода от гнезда розетки. Клавиша выключателя при этом должна быть в таком положении, чтобы промежуточные детали выключателя замкнули его контакты. Присутствие слабого света в последовательно соединенных лампах при вкрученных пробках или включенных автоматических выключателях подтвердит излом жилы. Вновь обесточивают электропроводку. Концы жилы дефектного скрытого провода извлекают из-под контактов патрона и выключателя, а затем изолируют.

Новый провод подбирают и подготавливают, как и ранее. Концы жилы этого провода зажимают в свободных контактах выключателя и патрона. Пробки предохранителей заворачивают или включают автоматические выключатели. Лампа в патроне должна загореться. Ток снова выключают. Патрон крепят к подрозетнику так, чтобы из-под основания выступал лишь новый провод. Оставшиеся концы от натягивания этого провода вдоль стены прячут под крышку выключателя или под основание патрона. Подают ток в электросеть квартиры.

Жильцам домов старой постройки довольно часто приходится менять в квартирах провода, розетки и выключатели. Реконструировать домашние электроустановки следует в соответствии с правилами. Если уж менять старое на новое, то так, чтобы был запас прочности и проблемы с электричеством в квартире после вас не пришлось разрешать даже вашим правнукам. В современной квартире потребляющие электроэнергию приборы размещены буквально на каждом метре жилого пространства, и для их подключения нужны многочисленные розетки. По новым требованиям для таких энергоемких электроаппаратов, как микроволновая печь, стиральная машина, бойлер, требуется отдельная розеточная группа, а то и две, не говоря уже о домашней сауне. А ведь есть еще многочисленные люстры, торшеры, бра.

Без проекта, согласованного с органами электроснабжения и Госэнергонадзора, электротехнические работы лучше не проводить. К тому же новую электроустановку, по существующим правилам, необходимо сертифицировать. Потому вам прямая дорога в фирму, имеющую опыт проектирования, согласования схем электроустановок и лицензию на право производства электротехнических работ.

Можно, конечно, сделать и самому, но наша обязанность – предупредить о возможных последствиях до того, как ваши ошибки обнаружит техник из жилищного управления…

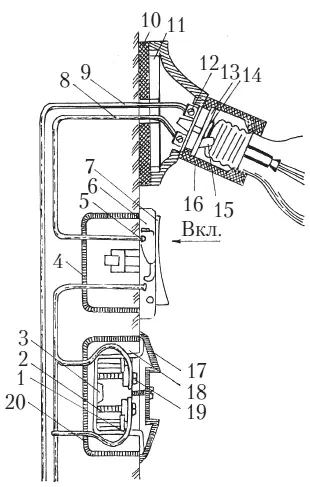

Установочная аппаратура:1 – распорная лапка; 2 – корпус розетки; 3 – скоба-фиксатор; 4 – монтажная коробка; 5 – контакт выключателя; 6 – остов выключателя; 7 – клавиша выключателя; 8 – проводник (фаза); 9 – проводник («земля»); 10 – подрозетник; 11 – основание патрона; 12 – контакт патрона; 13 – вкладыш; 14 – центральный пластинчатый контакт патрона; 15 – боковой пластинчатый контакт патрона; 16 – юбка патрона; 17 – крышка розетки; 18 – гнездо розетки; 19 – контакт розетки; 20 – монтажная коробка

Любая серьезная реконструкция начинается со сноса стен и перегородок. Простейший (а возможно, и лучший) вариант – сохранить в квартире фрагменты ее первоначальной планировки. Если действовать по максимуму, то не следует трогать лишь несущие конструкции и перекрытия, а все коммуникации, включая электропроводку, в ходе ремонта необходимо прокладывать заново. На стенах в местах, где по проекту должны были подключаться электроаппараты, имеются ответвительные коробки и розетки, а также выключатели. Провода или прокладывались к ним открытым способом (крепились на изоляторах), или подводились скрыто. Зачастую плоский провод-«лапша» просто замазывался слоем штукатурки. В этом случае его проще всего обрезать и оставить в стене. Если же провод уложен в канал или трубу, то существует возможность затянуть на его место новый, сэкономив силы и средства на выдалбливании стен. Как правило, долбить несущие стены все же приходится, поскольку при перепланировке местоположение электроприборов меняется и требуется установка новых розеток. К тому же использовавшиеся прежде для прокладки проводов резиновые шланги от времени растрескались и потеряли изоляционные свойства. В случаях, когда электроустановка подвергается дальнейшей реконструкции после завершения ремонта, допустимо использовать поливинилхлоридные (ПВХ) кабель-каналы для открытой проводки.

Сначала удалите старый квартирный щиток, открытую и, где нужно, скрытую электропроводку (см. рис., а). Питание временно возьмите с кабельного ввода в квартиру (подключение произведите в соответствии с общими электротехническими правилами).

Согласно плану вашей квартиры и функциональной схеме электроустановки карандашом на стене сделайте разметку штробов для укладки проводов, точек для долбления отверстий в стенах, мест, в которых будут находиться квартирный щиток, ответвительные коробки, розетки, диммеры и выключатели.

В стенах по нанесенной разметке (от щитка) пилой-«болгаркой» с абразивным кругом прорежьте контуры штробов (рис., б) на глубину 4–5 см. Ту же операцию повторите на оштукатуренном потолке. Штроб в пределах пропилов выдолбите с помощью скарпели и молотка на глубину, достаточную для укладки ПВХ-шланга, в который будет затягиваться провод (рис., в).
