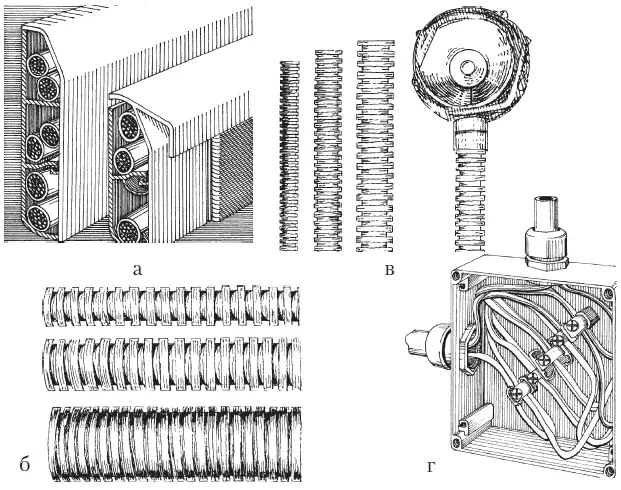

Изделия для прокладки проводки:а – электрокороб плинтусного типа фирмы Rehau; б – металлорукава; в – шланги из полиэтилена, гофрированные под бетонную заливку; г – ответвительная коробка с соединительными клеммами фирмы Spelsberg

Алюминиевые кабель-каналы DLP аналогичны по своим возможностям и удобны тем, что не требуют заземления.

Для прокладки проводов в местах, заливаемых бетоном, окажутся незаменимыми шланги из полиэтилена и металлорукава отечественного и зарубежного производства, имеющие внутренний диаметр от 3,8 до 200 мм.

Если тока нет в одной комнате, то проверяют распределительную коробку, от которой проводка идет в эту комнату. Если в ней нет напряжения, значит, повреждение находится перед ней, если же напряжение есть, то – после нее. И так до тех пор, пока повреждение не будет найдено. Наиболее частая неисправность скрытой проводки – излом жилы провода.

При отсутствии фазы или «земли» (нуля) в поисках дефекта не обязательно долбить стенку, снимать покрытие, соединять жилу в месте излома или укладывать в возникшую борозду другой провод, замазывать борозду и заштукатуривать поверхности стен при отделочных работах. Все это слишком трудоемко, если одновременно не проводят ремонт квартиры или дома. Новый проводник в период между ремонтами комнаты лучше проложить по поверхности стены, потолка, карниза или под ними.

При устранении излома жилы скрытой электропроводки соблюдают следующую последовательность операций.

Патрон, выключатель и розетка смонтированы по вертикали стены и соединены между собой так, что ток поступает от розетки к патрону. Лампа при нажатии клавиши выключателя не зажигается. В поисках причины отсутствия накала лампы применяют метод исключения.

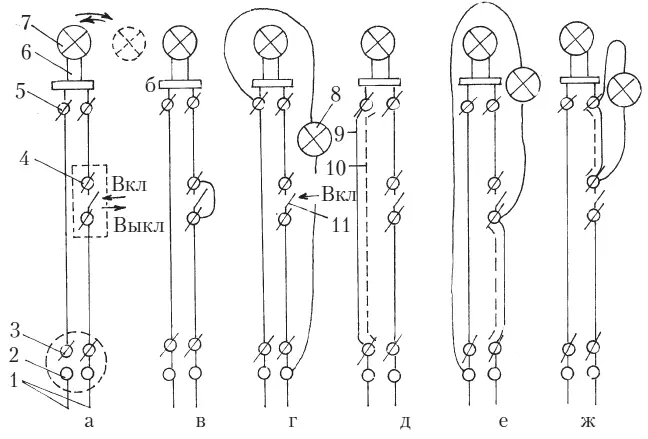

Устранение излома жилы провода при скрытой проводке:а – нажатие на клавишу выключателя и перемещение ее в положения «Включено» и «Выключено»; б – замена электролампы; в – замыкание контактов выключателя и его замена; г – проверка контрольной лампой возможности излома жилы проводника; д – подключение проводника между розеткой и патроном; е – подключение проводника между розеткой и выключателем; ж – подключение проводника между патроном и выключателем; 1 – проводник; 2 – гнездо розетки; 3 – контакт розетки; 4 – контакт выключателя; 5 – контакт патрона; 6 – патрон; 7 – электролампа; 8 – контрольная лампа; 9 – новый провод; 10 – дефектный провод; 11 – клавиша выключателя

Клавишу выключателя оставляют включенной (см. рис., а). Лампу выкручивают и вкручивают вслепую другую, предпочтительно новую (рис., б). Смотреть на лампу допустимо лишь в момент контакта цоколя лампы и резьбы патрона. Позже – опасно, так как возможен взрыв колбы, хотя в большинстве случаев сгорает лишь ее спираль. Если и вторая лампа не загорается, то клавишу выключателя устанавливают в положение «Выключено» и выкручивают лампу и юбку патрона. Затем пластинчатые контакты отгибают в сторону, противоположную вкладышу. Сборку ведут в обратном порядке. Если снова нет света, приступают к следующему этапу.

Отворачивая винт или нажимая фиксатор, снимают крышку или клавишу выключателя. При этом под ногами должен быть сухой нетокопроводящий материал (сухой деревянный пол или резиновый коврик и т. п.). Замыкают контакты выключателя (рис., в) губками плоскогубцев или отверткой, держа их за изолированные рукоятки. Появление света докажет неисправность выключателя. Его меняют при вывернутых электропробках или отключенных автоматических выключателях на щитке. Иногда делают это, не обесточивая линию, стоя на токонепроводящем материале и соблюдая другие правила техники безопасности. В частности, чтобы устранить искрение между контактами выключателя и концами жил проводов, снимают с последнего нагрузку, то есть заменяют выключатель новым с клавишами, зафиксированными в положении «Выкл.».

Если это трудно определить, то выворачивают лампочку (или лампочки), когда выключатель соединен с люстрой.

Если замыкание контактов выключателя не вызвало накала спирали лампы, то приступают к очередному этапу ремонта. Выворачивают два шурупа из подрозетника или, если он отсутствует, из других креплений. Патрон повисает на проводах, выходящих сквозь отверстие в подрозетнике.

Проверяют провода в месте выхода из стены. Иногда отверстие в стене расширяют для качественного испытания проводки. Снимают провода с контактов патрона и колеблют из стороны в сторону, перегибая приблизительно на 90° (упругая пластмассовая оболочка-изоляция скрывает излом жилы).

Место провода, вызывающее подозрение, контролируют двояко. Так как провода к патрону подведены от розетки, используют контрольную лампу (рис., г). Вставляют один щуп «контрольки» в любое гнездо розетки, другой прикладывают к концу той или иной жилы. Выключатель оставляют во включенном состоянии. Если контрольная лампа не загорается, то щуп переставляют к концу другой жилы. Укладка проводов скрыта, и поэтому сразу сложно угадать, к какому проводу следует прижать щуп. Щуп с одного гнезда розетки переставляют в другое гнездо. Контрольная лампа будет гореть только тогда, когда ее щупы касаются разноименных полюсов (с фазой и «землей»), т. е. разных цельных жил проводки. Если контрольная лампа не загорелась, значит, есть излом жилы.

Место излома часто бывает у провода в борозде, где к нему никто не прикасается. Возможно, частичный излом жилы был еще при ее укладке, а электронагрузка на провод усугубила дефект, либо жила была случайно перебита гвоздем или разорвана сверлом электродрели. Нет ничего опасного, если человек при этом стоит на токопроводящем материале и без резиновых перчаток. Меньшую угрозу представляют щупы контрольной лампы, которыми следует касаться лишь нужных мест, не замыкая ненужные. Гарантией такой невозможности служат металлические жилы, штыри или штифты, выступающие из-под изоляции щупа всего на 1–1,5 мм.

При другом способе проверки провода в месте выхода из стены острым ножом в подозреваемом месте у провода в продольном направлении срезают изоляцию на 7–12 см, чтобы увидеть жилу. Такой надрез настолько ослабит ее упругость, что излом жилы вызовет провисание изоляции при колебаниях. Если надрез не обнаружил излома, то его аккуратно обертывают изоляционной лентой.

Возможен вариант, когда контрольная лампа не вспыхивает после проверки хотя бы одного провода. Поступления электротока прекращают, отключив подачу электричества на квартирном щитке. Отключение электротока проверяют включением люстры, бра или индикатором. Жила дефектного провода от патрона уже отсоединена, ее второй конец находится, например, у розетки. Отворачивая винт контакта розетки, ослабляют прижим жилы и вынимают ее. Этот конец жилы используют и отводят в сторону. Новый провод, который заменит дефектный в борозде, подбирают несколько длиннее, чем скрытый. При этом предпочтительнее использовать многожильный провод, который никогда не будет переломан. Концы жилы или жил в многожильном проводе освобождают от изоляции на длине 10–15 мм, загибают в петли или оставляют спрямленными и зажимают в контактах. Если из патрона выкручена лампа, то ее возвращают на место. Вворачивают пробки или включают автоматические выключатели на квартирном щитке. Лампа должна загореться при нужном положении выключателя. Подачу тока снова временно прекращают. Патрон прикрепляют шурупами к подрозетнику или к дюбелям. Крышки розетки и выключателя возвращают на прежние места так, чтобы они прижали растянутый по стене новый провод (рис., д).
