Каркас должен быть добротным. Добротность же в данном случае определяется материалом и качеством работы — в основном выполнением всех необходимых соединений элементов. По поводу традиционных соединений деревянных элементов вряд ли стоит повторяться, это описано многократно. Но вот на что стоит обратить внимание: число врубок можно резко сократить или даже исключить их вовсе, если воспользоваться получившими широкое распространение за рубежом и давно появившимися у нас металлическими соединительными элементами, гамма которых весьма широка. В частности это означает, что врубки не только не надо выполнять как таковые (а это уже снижает трудоемкость монтажа каркаса), но еще и то, что в соединениях балки и стойки не ослабляются за счет потери части несущего сечения, а напротив, усиливаются металлическими соединительными элементами.

Практически все соединения традиционного каркаса могут быть выполнены подобным образом. При этом отпадают, например, сомнения в выборе типа соединений перекрещивающихся балок перекрытия, не возникает проблем со стыковкой и наращиванием балок и т. п. И тогда остается лишь вопрос выбора материала, то есть размеров элементов. Кроме этих размеров есть еще и такой изменяемый параметр, как число тех или иных элементов в конструкции.

Традиционно за возведением каркаса «коробки» постройки должна последовать установка стропил и завершение силовой конструкции крыши.

При правильной последовательности строительства, кроме прочего, существенно упрощаются монтаж стропил и основной объем кровельных работ, которыми, как правило, завершается сборка каркаса. Теперь просто необходимо как можно быстрее обшить постройку снаружи, что позволит заняться внутренней отделкой и дальнейшим обустройством независимо от погоды.

Но что особенно привлекает в каркасных постройках, так это то, что материалы в тех же каркасе и ограждениях могут использоваться в совершенно различных сочетаниях: деревянный каркас и стальные ограждения (обшивка), стальной каркас и деревянная обшивка, да вообще любой каркас с любой обшивкой. Так во времена тотального дефицита стройматериалов один умелец построил на своем садовом участке прекрасный банно-гаражный комплекс с жилой комнатой со сварным из металлического уголка каркасом, с закрепленными к уголкам деревянными брусками, на которых крепилась наружная обшивка из плоских асбоцементных листов.

Гараж-пристройка.Внешне такой гараж выглядит вполне традиционно для дачного строительства. Но особенности в нем, разумеется, есть, и первая — что он построен по технологии деревянного профиля (фото 4.1.5.1). Наружные ворота выполнены «глухими» снаружи, то есть не имеющими ни внешних запоров, ни традиционной калитки. Следовательно, такие ворота снабжены лишь внутренними запорами. Минимизация занимаемой площади и затрат (как по материалам, так и по трудоемкости изготовления) определяется уже выполнением гаража в виде пристройки к дому. Из компоновки следует, что строительство состоит из возведения стенки, параллельной наружной стене дома, сооружения воротного фасада и односкатной крыши. Еще надо как-то разобраться с задней (обращенной во двор) стенкой. Стало быть, удовлетворение остальных требований к гаражу зависит от того, как это сделать. Вот на этом и остановимся подробней несколько ниже.

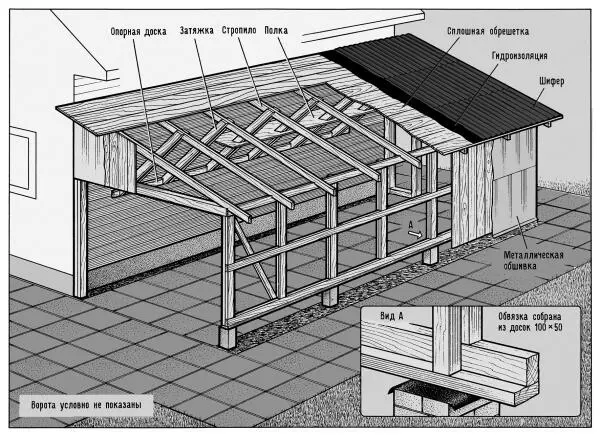

Рис. 4.1.5.1. Верхний конец стропил соединяется внахлест с балками каркаса дома

Строительство следует начать с изготовления фундамента под стенку гаража, параллельную стене дома и удаленную от нее на расстояние, равное планируемой ширине гаража. Изготовление и монтаж каркаса гаража начинаем с нижней обвязки. Ее удобно выполнить в виде деревянного уголка, который сразу же после сборки можно уложить на столбики фундамента. Угловые стойки изготавливаются также в виде уголка из двух разновеликих досок, в то время как промежуточные (боковые) стойки выполняются в виде Т-образного профиля. Верхняя обвязка делается просто из доски «на ребро», аналогично выполнены и стропила, которые устанавливаются на верхнюю обвязку с помощью паза на нижнем их конце. Верх-ний конец стропил соединяется внахлест с балками каркаса дома, специально выпущенными наружу. Сборка каркаса гаража завершается монтажом балок, замыкающих оба фронтона.

При ширине гаража от 3 м и более недостаточно жесткие стропила (кроме фронтонных) могут быть подкреплены силовыми подкосами, которые не только придают интерьеру гаража особый шарм, но и являются весьма функциональными. Эти затяжки изготавливают из досок толщиной 50 мм, идущих на каркас, и обшивочной доски (толщиной 25 мм). Посредством паза, имеющегося на верхнем конце, затяжки соединяются со стропилами, а нижние концы всех затяжек опираются на горизонтально пришитую к внешней стене дома доску (фото 4.1.5.2).

Собранный каркас можно обшивать обрезными досками: боковую стенку — вертикально, а стропила — располагаемыми вдоль гаража. При обшивке доски желательно сплачивать как можно сильнее. Доступные взору изнутри гаража поверхности всех досок (включая обшивочные) следует тщательно прострогать. Тогда обрешетка образует красивый потолок, а обшивка стенки является и внутренней отделкой, и основанием для наружного покрытия, в данном случае кровельным железом. При этом длина досок выбирается такой, чтобы их нижние торцы не доходили до уровня грунта на 100–150 мм. Образовавшийся нижний зазор перекрывается металлической обшивкой. По обрешетке настилается кровля любым имеющимся в наличии материалом. Фронтоны обшиваются аналогично боковой стенке, при этом утилизируются остатки и досок, и кровельного железа. Поэтому фронтоны обшиваются в последнюю очередь.

Наружные ворота могут быть изготовлены традиционным способом, например, сварными из уголка и листовой стали. В этом случае целесообразно металлические ворота смонтировать на деревянной конструкции гаража посредством дополнительного металлического уголка. При этом сочленяемые части петли закрепляются сваркой на дополнительном уголке и уголке воротной створки, а створка монтируется на каркасе в сборе с дополнительным уголком путем крепления последнего шурупами (порядка 60 × 5). В результате не достроенным оказывается лишь «дворовый» (обращенный во двор) фасад.

Именно здесь-то и кроется второе, более радикальное отличие, и заключается оно в снабжении дворового фасада воротной створкой, аналогичной той, что устанавливается на весьма распространенных нынче гаражах-«ракушках». Разница лишь в том, что в открытом положении створка не должна убираться полностью, а фиксируется в положении, когда она образует козырек (рис. 4.1.5.2). Не станем подробно останавливаться на конструкции воротной створки, ибо она широко доступна для обозрения (гаражи-«ракушки»). Заметим лишь, что оптимальным является ее изготовление из гофрированного кровельного железа (металлического «шифера»); в противном случае строителю придется бороться с излишним весом створки и ее недостаточной жесткостью.
