Рассмотрим подробнее систему подвески и фиксации створки, поскольку ее достоинство — чрезвычайная простота изготовления и монтажа. Основой системы явились направляющие (рис. 4.1.5.3), выполненные из швеллера (сваренного из двух уголков) с приваренными к нему по концам уголками-фиксаторами крайних положений. Направляющие могут быть снабжены также приваренными уголками с закрепленными на них осями, на которых установлены с возможностью вращения профилированные направляющие ролики. Аналогичным узлом (роликом на оси) снабжена створка. На рисунке видно, что уголок створки в процессе ее открытия опирается на направляющий ролик. Для реализации кинематической схемы движения и фиксации створки направляющие должны быть закреплены на силовых элементах каркаса (шурупами 5 × 60) строго параллельно друг другу в одной горизонтальной плоскости.

Фиксация створки как в положении «открыто», так и в положении «закрыто» происходит «сама собой» при соблюдении указанных на рис. соотношений размеров «а» и «b», а также «с» и «d». При этом размеры «а» и «b» определяют положение опорного ролика на направляющей, а «с» и «d» — положение упоров на стойках воротного проема. Закрытая воротная створка может качаться вокруг этих упоров как на оси, а потому запираются ворота фиксацией нижней кромки воротной створки.

Помимо всего прочего, отметим, что вся конструкция унифицирована по исходному материалу — уголку. Из него выполнены и наружные ворота, а это в конечном итоге удешевляет и упрощает строительство в целом. Воротная створка может быть снабжена наружными запорами (при выполнении во всю ширину дворового фасада), но может сочетаться и с входной дверью, что иногда предпочтительнее.

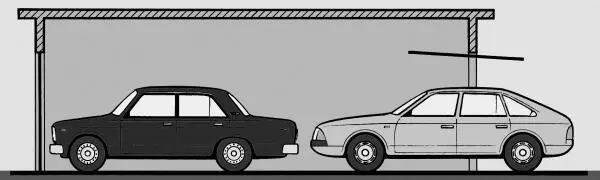

Рис. 4.1.5.2. Схема расположения двух автомобилей в гараже с двумя воротами

По поводу пола следует заметить, что поскольку он никак не завязан конструктивно с другими элементами гаража, его можно сделать любым: земляным, насыпным (гравием с песком), кирпичным, из тротуарных плит и т. п. Важно при его сооружении выдержать одно условие — не слишком поднимать уровень пола над естественным уровнем грунта. Может возникнуть вопрос: а стоит ли овчинка выделки? Практика эксплуатации описанного гаража в течение ряда лет показала — безусловно, стоит. Во-первых, оказалось, что при открытой дворовой воротной створке в гараж легко помещается два автомобиля, при этом первый въехавший в наружные ворота автомобиль частично выезжает из внутренних ворот (во двор), оказываясь при этом частью в гараже, а частью — под навесом (наружные ворота закрываются).

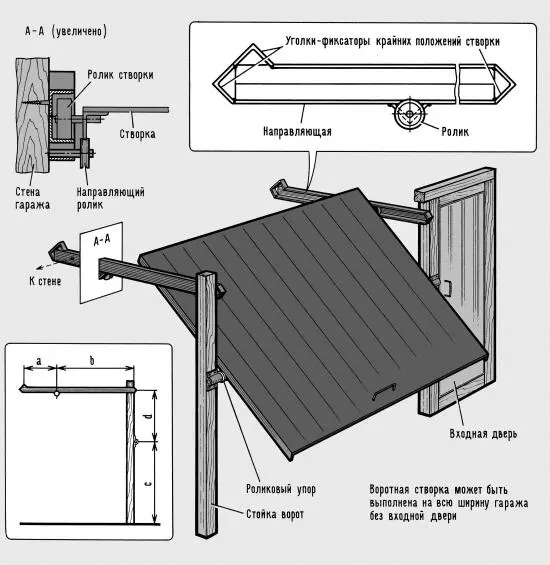

Рис. 4.1.5.3. Система подвески и фиксации воротной створки

Во-вторых, при открытой дворовой створке и при отсутствии пиковой нагрузки гаража, свободная его площадь прекрасно используется, например, для хранения с частым использованием тяжелого оборудования, как-то сварочного трансформатора, бетономешалки, насоса и т. п. Установленные на тележке агрегаты буквально «выдергиваются» из гаража в случае нужды в них, благо гараж, в отличие от других надворных построек, не имеет поднятого над землей пола. Иными словами, свободная площадь гаража используется как крытая часть двора со всеми вытекающими отсюда возможностями.

В-третьих, сооруженные на подкосах полки очень удобны для хранения длинномерного стройматериала (опять же при загрузке-выгрузке его через дворовые ворота). В-четвертых, уникальную возможность предоставляет такой гараж в качестве мастерской для обработки длинномерного материала (конечно, при отсутствии в нем автомобиля), ведь поставив посреди гаража станок и открыв наружные и внутренние ворота, вы имеете крытый «цех», через который протаскиваете материал любой, практически необходимой длины (рис. 4.1.5.4). Думается, что каждый застройщик, построив такой дачный гараж, сможет пополнить список его достоинств, найдя другие варианты полезного использования.

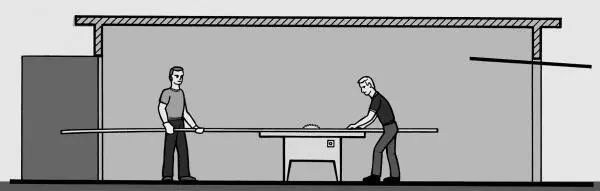

Рис. 4.1.5.4. Гараж в качестве крытого «цеха», через который протаскивается материал любой, практически необходимой длины.

С помощью гаража можно решить не только перечисленные, но и другие проблемы. Чего стоит только выбор места для гаража вкупе с его конструкцией. Вот что пишет об этом автор и исполнитель очень многих оригинальных идей в области самодеятельного строительства А.И. Плотниковиз Смоленска.

Не собирался я строить гараж на даче — места нет. Необжитой земли остался один «клочок с пятачок», да и тот в овраге. Засыпешь его — лишние хлопоты: весной талой воде стекать некуда. К тому же стройматериалов, как говорится, «кот наплакал», а рабочих рук и вовсе только две. Но дело к зиме, а стальному дружку-работяге нужна крыша.

Вот, исходя из этого, и пришлось изобретать максимально простой и дешевый вариант. Что из этого получилось — показано на рисунках рис. 4.1.5.5 и рис. 4.1.5.6. Это «шалаш» на облегченном «плавающем» ленточном фундаменте. Выбор конструкции типа «шалаш» очевиден: минимум материалов при максимальной прочности. С фундаментом решил просто. Суммарный вес всех элементов конструкции вместе с автомобилем не более 6000 кг. При этом площадь подошвы фундамента для размеров, указанных на рис. 4.1.5.7, больше 7 м 2 . Получается нагрузка на грунт меньше 0,1 кг/см 2 . Это позволило упростить конструкцию фундамента и существенно сократить затраты материалов и времени на его сооружение. Учитывал также то, что гараж расположен на пологом уклоне овражка, и, следовательно, лишняя влага будет эффективно удаляться из зоны промерзания грунта.

Рис. 4.1.5.5. Общий вид гаража:

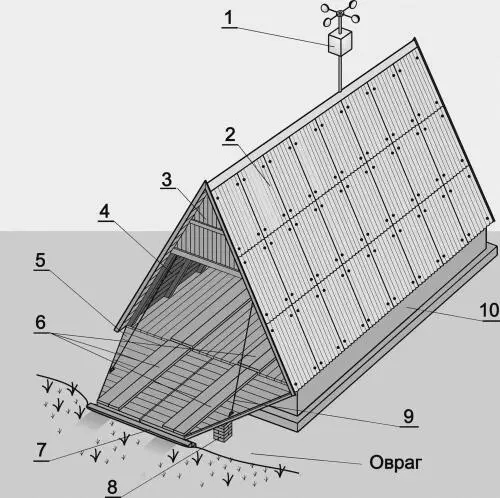

1 — ветроэлектрогенератор переменного тока; 2 — шиферная кровля; 3 — фронтон; 4 — обшивка стен (обрешетка кровли); 5 — въездные ворота-трап; 6 — усиливающий настил трапа и пола; 7 — опора трапа на краю оврага; 8 — дополнительная опора трапа; 9 — трос системы компенсации веса створок ворот; 0 — плавающий фундамент

Делал фундамент следующим образом (рис. 4.1.5.7). По всему периметру будущего фундамента (с учетом внутренних перемычек) копал траншею сечением примерно 400 × 400 мм. Затем заполнял ее песком, который тщательно утрамбовал и пролил несколько раз водой. Поверх песка расстилал рубероид 2 и по нему на цементном растворе выкладывал подошву 3 в один или два ряда кирпича. Верх подошвы выравнивал цементной стяжкой и на него наклеивал битумом еще один слой гидроизоляции 6 (рубероид). Затем в 1 / 2 кирпича возводил ленточную стенку 5 по периметру и внутренние перемычки 8 с пропусками шириной не менее 800 мм под смотровую канаву. В торцевых стенках сделал вентиляционные окна 7 (шириной и высотой в один кирпич). Верх кладки выравнивал слоем раствора минимальной толщины и на него настилал два слоя рубероида 4 под деревянные конструкции. На этом, собственно, сооружение фундамента и заканчивается. Несмотря на предельную простоту плавающего фундамента, тенденции «утонуть» за несколько лет эксплуатации у него не было.
