Юрий Шухман - Загородный участок с нуля

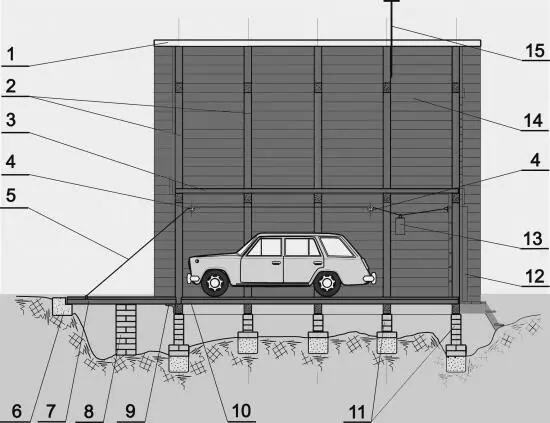

Рис. 4.1.5.6. Устройство гаража и основные элементы конструкции:

1 — коньковый брус; 2 — несущие дельтаобразные фермы; 3 — настил пола второго этажа; 4 — ролики проводки троса; 5 — трос системы компенсации веса створок ворот; 6 — опора на краю оврага; 7 — въездные ворота-трап; 8 — дополнительная опора; 9 — опорный уголок; 10 — настил пола первого этажа; 11 — ленточный «плавающий» фундамент; 12 — металлическая сдвижная дверь; 13 — противовес; 14 — обшивка стен; 15 — опора ветрогенератора

Дальнейшее строительство велось блочным способом силами одного человека. Сначала необходимо было изготовить пять несущих ферм (рис. 4.1.5.8). Ферма А — 1 шт., Б — 3 шт. и В — 1 шт. Все фермы изготавливались на земле в горизонтальном положении (сначала одна, а затем все остальные по ней, как по кондуктору) из бруса сечением 50 × 80 мм. Угловые и все прочие соединения брусьев выполнены на кницах 3 (косынках) из листового алюминия толщиной 1,5…1,8 мм с помощью шурупов или болтов. Здесь же, на земле, фермы полностью оснащались фронтонами, дверьми, окнами и другими деталями (на время монтажа ферм наиболее тяжелые детали снимались и затем вновь устанавливались уже на месте).

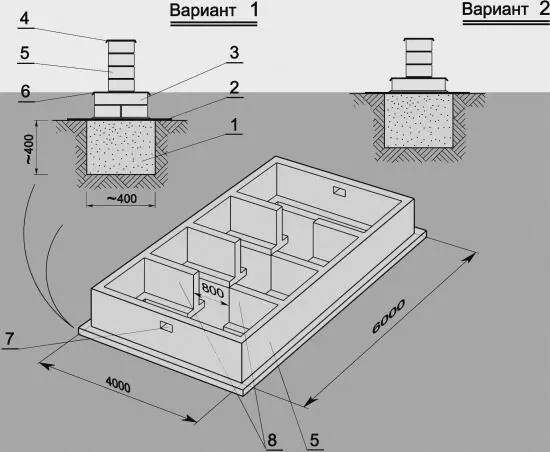

Рис. 4.1.5.7. Ленточный «плавающий» фундамент:

1 — траншея, заполненная утрамбованным песком; 2 — гидроизоляция, рубероид; 3 — опорная подошва (пята) фундамента; 4 — толь, рубероид, 2 слоя под деревянные конструкции; 5 — ленточная кладка в 1/ 2кирпича; 6 — дополнительная гидроизоляция, рубероид; 7 — вентиляционные окна; 8 — перемычки с пропусками под смотровую канаву

Готовые фермы А, Б и В выставлялись вертикально на фундаменте, расчаливались подкосами и скреплялись между собой технологическими стяжками по месту настила пола первого и второго этажей. В таком положении сначала зашивались стенки 2 (рис. 4.1.5.9) обрезной доской толщиной 25 мм. Доски я прибивал последовательно, начиная с нижней, вверх до уровня второго этажа. Затем снимал временные подкосы и стяжки и настилал доски пола 3 и 6 толщиной 45 мм. На этом этапе строительства достаточно навесить двери и ворота (рис. 4.1.5.10), укрыть стенки рубероидом, и гараж уже можно закрыть, хотя бы временно.

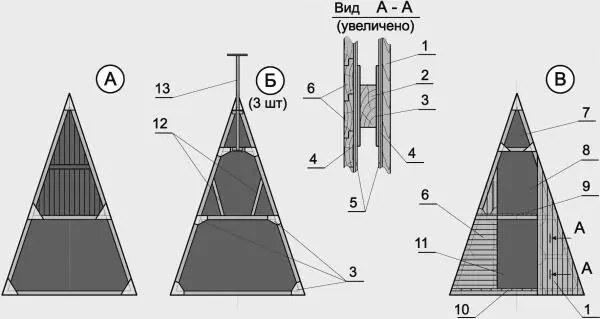

Рис. 4.1.5.8. Несущие фермы:

А — ферма лицевого фронтона (со створками въездных ворот); Б — рядовые фермы, 3 штуки (дополнительные подкосы 12 и опора генератора только для фермы Б3); В — ферма фронтона (с окном и дверными проемами на уровне первого и второго этажей);

1 — внешняя вертикальная обшивка, доска 20 мм; 2 — каркас, брус сечением 50 × 80 мм; 3 — кницы (косынки), алюминий 1,5…1,8 мм; 4 — гидроизоляция (толь, рубероид); 5 — металлический лист; 6 — внутренняя горизонтальная обшивка, доска 20 мм; 7 — окно; 8 — проем для двери второго этажа; 9 — настил пола второго этажа; 10 — усиленный настил пола первого этажа; 11 — проем для двери первого этажа; 12 — дополнительные подкосы (только для фермы Б3); 13 — опора ветрогенератора

Верхний ярус стен можно было бы зашивать так же отдельными досками, как и нижний, но пользуясь лестницей. Мне это показалось слишком хлопотным: четыре-пять раз подняться-спуститься по лестнице только для того, чтобы прибить одну доску. Поэтому верхнюю часть стен я накрывал целыми щитами, сколачивая их на земле. Заканчивается возведение стен (крыши) обрезкой карнизной части и оклеиванием их рубероидом.

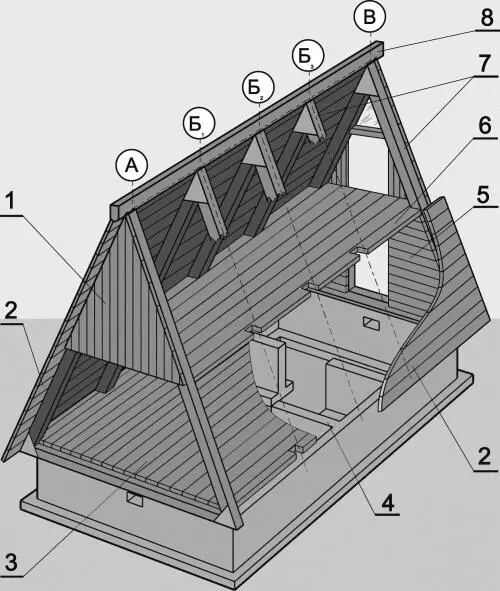

Рис. 4.1.5.9. Монтаж основных элементов конструкции:

1 — обшивка лицевого фронтона, доски 20 мм; 2 — обшивка стен, доски 25 мм; 3 — настил пола первого этажа, доски 45 мм; 4 — фундамент; 5 — усиленная обшивка фронтона; 6 — настил пола второго этажа, доски 45 мм; 7 — несущие фермы, брус сечением 50 × 80 мм; 8 — коньковый брус сечением 50 × 80 мм

Далее — очередь въездных ворот. Общий вид и принцип действия показаны на рисунках 1 и 2, а особенности конструкции — на рис. 6. Ворота (они же въездной трап) состоят из двух половинок, закрепленных шарнирно на несущей ферме (см. рис. 4.1.5.8). В открытом положении створки ворот 7 (см. рис. 4.1.5.6) опираются одним концом на стальной уголок 9, а другим — на бетонную опору 6 на противоположной стороне овражка. На дне оврага возведена дополнительная опора 8. С помощью троса 5 и противовеса 13 вес каждой створки скомпенсирован таким образом, что опускаются и поднимаются ворота без каких-либо усилий, но только изнутри гаража.

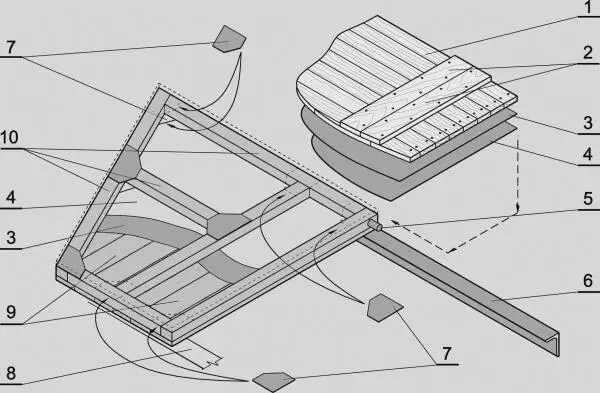

Рис. 4.1.5.10. Въездные ворота-трап:

1 — настил трапа, доски 25 мм; 2 — усиление настила трапа, доски 40 мм; 3 — гидроизоляция (толь, рубероид); 4 — металлический лист; 5 — поворотный шарнир; 6 — опорный уголок; 7 — кницы (косынки), алюминий 1,5…1,8 мм; 8 — опора на краю оврага; 9 — внешняя обшивка створки ворот, доски 20 мм; 10 — каркас, брус сечением 50 × 80 мм

С внешней стороны у ворот нет ни ручек, ни запоров. Обшивка ворот сделана усиленной (см. рис. 4.1.5.10). Каркас из бруса сечением 50 × 80 мм (собирается он так же, как и несущие фермы с помощью книц 7 на шурупах или болтах) сначала обшивается снаружи и изнутри стальными листами 4. Листы металла накрывают в один слой листами гидроизоляции 3 и зашивают досками 1 и 9: с внешней стороны — толщиной 20 мм, с внутренней стороны — 25 мм. Такую же конструкцию имеет и обшивка фронтона по уровню первого этажа фермы В (см. рис. 4.1.5.8, позиции 1…6). Дверь первого этажа 12 (см. рис. 4.1.5.6), также из соображений безопасности, металлическая.

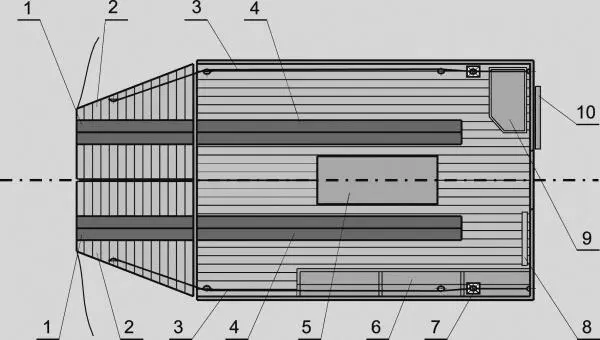

Рис. 4.1.5.11. Внутреннее устройство гаража:

1 — дополнительное усиление настила трапа; 2 — настил трапа; 3 — проводка троса; 4 — дополнительное усиление настила пола; 5 — смотровая канава; 6 — двухъярусный стеллаж; 7 — противовес; 8 — стеллаж для инструментов; 9 — верстак; 10 — металлическая сдвижная дверь

И, наконец, заключительный этап — кровля. Заниматься кровлей пришлось на следующий год, весной.

Внутреннее устройство гаража также простое (рис. 4.1.5.11): смотровая канава 5, двухъярусный стеллаж для автопринадлежностей 6, верстак 9 и небольшой стеллаж для инструментов 8. Второй этаж — чисто складское помещение. У меня там хранятся швертбот и всевозможные хозяйственные мелочи.
