Для лучшего удаления воздуха из системы следует обеспечить попутное движение воды и воздуха, для чего подающую магистраль прокладывают с подъемом к дальнему стояку. Для удаления воздуха из системы в наиболее высоких местах устанавливают проточный воздухосборник. Для отключения стояков от системы у их основания устанавливают проходные пробковые сальниковые краны, а на подводках к приборам — регулирующие краны.
Чтобы обеспечить бесшумную работу водяной системы отопления с насосной циркуляцией, скорость движения теплоносителя не должна превышать: в трубопроводах, прокладываемых в основных помещениях жилых зданий, при условных проходах труб 10, 15 и 20 мм и более соответственно 1,5; 1,2 и 1 м/с; в трубопроводах, прокладываемых во вспомогательных помещениях жилых зданий, — 1,5 м/с; в трубопроводах, прокладываемых в других вспомогательных зданиях, — 2 м/с. Для того чтобы обеспечить в системах отопления постоянную циркуляцию воды, желательно устанавливать не менее двух циркуляционных насосов, один из которых — рабочий, другой — резервный.
Двухтрубные системы отопления с насосной циркуляцией воды. Двухтрубные системы водяного отопления с насосной циркуляцией воды могут быть с верхней и нижней разводками (рис. 63).

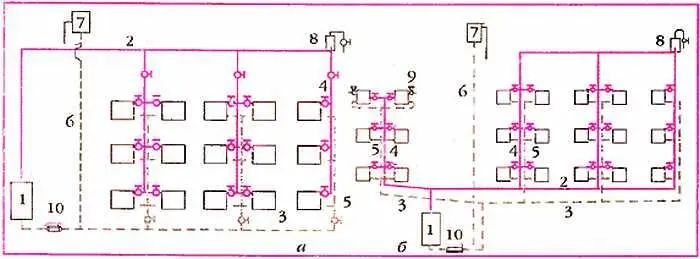

Рис. 63. Схема двухтрубной системы отопления с насосной циркуляцией:
а — с верхней разводкой; б — с нижней разводкой; 1— котел; 2— подающий трубопровод; 3— обратный трубопровод; 4— подающие стояки; 5— обратные стояки; 6— расширительная труба; 7— расширительный сосуд; 8— воздухосборник; 9— воздушные краны; 10— насос
В двухтрубных системах с верхней разводкой каждый нагревательный прибор обслуживается подающим и обратным трубопроводами. Если не учитывать охлаждение воды в трубах, то можно считать, что во все нагревательные приборы вода поступает с одинаковой температурой.
В двухтрубных системах отопления с нижней разводкой подающую и обратную магистрали прокладывают в подвальной части здания или в специальных каналах, сделанных в полу первого этажа. В этих системах теплоноситель поступает в нагревательные приборы не сверху вниз, как в системах с верхней разводкой подающей магистрали, а снизу вверх. В остальном система работает по тому же принципу, что и при верхней разводке подающей магистрали. Воздух из системы с нижней разводкой подающей магистрали удаляется посредством воздушной линии, присоединяемой к стоякам и отводящей воздух к воздухосборнику или через воздушные краны.
Для регулирования теплоотдачи приборов в двухтрубных системах на подводках к нагревательным приборам устанавливают краны двойной регулировки. На подающих и обратных стояках в местах присоединения их к магистральным линиям устанавливают краны для отключения стояков на случай ремонта. Расширительный сосуд, также как и в системе с верхней разводкой, присоединяют к обратной магистрали перед насосом.
Двухтрубные системы отопления с нижней разводкой в сравнении с системами с верхней разводкой имеют следующие преимущества: сокращается количество трубопроводов, проходящих в неотапливаемых помещениях, следовательно, уменьшаются непроизводительные потери тепла; в процессе обслуживания системы отключение отдельных стояков на случай аварии более удобно, так как краны на подающем и обратном стояках расположены в одном месте.
Однотрубные системы отопления с насосной циркуляцией воды. По конструктивным особенностям эти системы разделяются на две группы: проточные и с замыкающими участками (перемычками), каждая из которых может быть как вертикальной, так и горизонтальной (рис. 64).

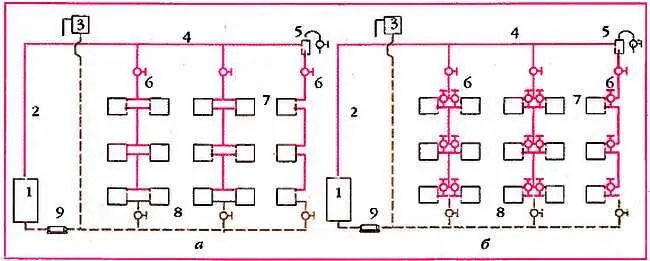

Рис. 64. Схема однотрубных вертикальных систем отопления с насосной циркуляцией:
а — проточных; б — со смещенными замыкающими участками; 1— котел; 2— главный стояк; 3— расширительный сосуд; 4— подающий трубопровод; 5— воздухосборник; 6— стояки; 7— нагревательные приборы; 8— обратный трубопровод; 9— насос
В проточных однотрубных системах нагретая в котле вода поднимается по главному стояку в подающий трубопровод, откуда она распределяется по стоякам. Из стояков вода распределяется не по отдельным приборам, а поступает сначала в приборы верхнего этажа. Несколько охлажденная вода из приборов переходит по тому же стояку в приборы нижележащих этажей. Таким образом, вода последовательно проходит через все приборы, расположенные на стояке. Пройдя все приборы на стояках, охлажденная вода собирается в обратную магистраль, из которой насосом подается в котел. В проточных однотрубных системах в помещениях с одинаковыми теплопотерями приборы нижних этажей должны иметь большую поверхность нагрева, чем приборы верхних этажей.
Расширительный сосуд, так же как и в двухтрубных системах отопления, присоединяется к обратной магистрали перед насосом. Воздух из системы удаляется через воздухосборник. Теплоотдачу нагревательных приборов в проточных схемах можно регулировать только перекрытием воздушного клапана, если в конструкции прибора он предусмотрен.
В однотрубных вертикальных системах отопления со смещенными замыкающими участками горячая вода из котла по главному стояку и подающей магистрали поступает в стояки. В местах присоединения нагревательных приборов к стояку поток воды распределяется: часть воды проходит транзитом по стояку через перемычку, а часть затекает в нагревательный прибор.
Вода, охладившись в нагревательном приборе верхнего этажа, выходит из него и смешивается с более горячей водой, проходящей через перемычку. Смешанная вода поступает по стояку к нагревательному прибору нижележащего этажа, где поток воды вновь распределяется, то есть часть воды поступает в прибор, а часть проходит через перемычку. Такое движение воды повторяется на каждом этаже по ходу движения теплоносителя.
И при этой схеме отопления в каждый нижерасположенный прибор по ходу теплоносителя вода поступает с более низкой температурой. Таким образом, последние отопительные приборы приходится делать более мощными, следовательно, более большими по размеру.
Теплоотдачу нагревательных приборов в таких системах регулируют поворотом трехходового крана. Благодаря этим фитингам часть теплоносителя попадает в радиатор, а часть проходит через перемычку и не охлаждается. То есть может быть отключена перемычка — вся вода проходит через прибор, или отключен прибор — вся вода проходит через перемычку. При промежуточном положении пробки крана часть воды пойдет через прибор, а часть — через перемычку.
