Однотрубные системы отопления в сравнении с двухтрубными имеют следующие преимущества: меньшую протяженность системы; более простые узлы трубных обвязок, что упрощает их заготовку и монтаж.

Системы отопления тупиковые и с попутным движением воды . В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды (рис. 65).

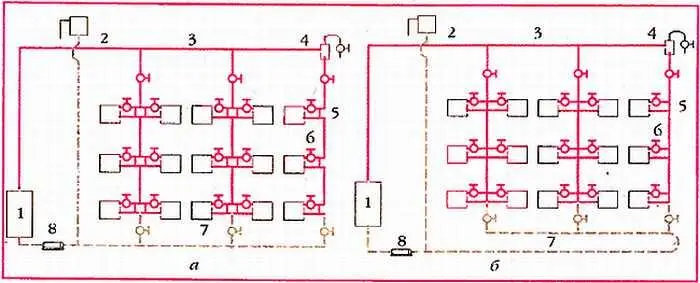

Рис. 65. Схема однотрубной системы отопления:

а — тупиковой; б — попутной; 1— котел; 2— расширительный сосуд; 3— подающая магистраль; 4— воздухосборник; 5— перемычка; 6— нагревательные приборы; 7— обратный трубопровод; 8— насос

В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В тупиковой схеме длина циркуляционных колец не одинакова. Чем дальше от котла расположен нагревательный прибор, тем больше протяженность циркуляционного кольца, и, наоборот, чем ближе отопительный прибор расположен к главному стояку, тем меньше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться значительно лучше, чем отопительные приборы, удаленные от главного стояка. Кроме того, в некоторых случаях, когда ближайшие к главному стояку циркуляционные кольца имеют небольшую тепловую нагрузку, увязка циркуляционных колец становится еще более сложной.

Для того чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одной системы большой протяженности делают несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы.

В системах отопления с попутным движением воды все циркуляционные кольца имеют одинаковую протяженность, следовательно, стояки и нагревательные приборы работают в одинаковых условиях. В таких системах независимо от расположения нагревательного прибора по горизонтали в отношении главного стояка прогрев их будет одинаковый. Однако системы отопления с попутным движением воды применяют ограниченно, так как при их монтаже требуется большее количество труб, чем при монтаже тупиковых систем. Поэтому такие системы используют в тех случаях, когда невозможна увязка циркуляционных колец между собой.

Наиболее часто применяемые системы отопления в домах коттеджного типа

При радиаторном отоплении варианты подключения отопительных приборов могут быть самыми разнообразными: нижнее, верхнее, диагональное, боковое, с внутренней циркуляцией. Наиболее распространена и предпочтительна нижняя подводка, где наиболее полно реализуются все преимущества металлопластиковых трубопроводов, при этом трубы скрываются в конструкции пола или плинтуса.

В последнее время при выборе схемы системы отопления загородного дома предпочтение отдается коллекторной поэтажной разводке, а также ее комбинациям с однотрубной или двухтрубной (реже) системой. Коллекторная система самая прогрессивная система разводки и самая дорогая. К каждому радиатору подходят две трубы от распределительного коллектора. Трубы скрыты в конструкции пола и не портят интерьер. Коллектор устанавливают в центре дома в нише стены или помещают в шкафчик. Практически обязательным является создание принудительной циркуляции в системе, что достигается установкой одного или нескольких циркуляционных насосов. Это позволяет уменьшить разность температур теплоносителя на входе и выходе сети системы и тем самым повысить эффективность и регулируемость нагрева, а также избежать лишнего расхода материалов, упростить систему, сделать ее более компактной.

Интересно проследить за развитием наиболее распространенных в малоэтажном строительстве систем отопления.

• Однотрубная вертикальная система отопления с верхней разводкой . Подающую магистраль проводят по чердаку или под потолком верхнего этажа, при этом теплоноситель по вертикальным стоякам последовательно поступает в нагревательные приборы (рис. 66).

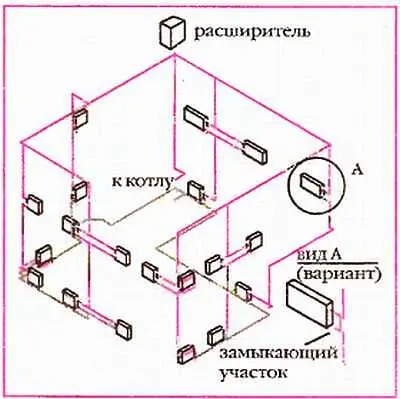

Рис. 66. Однотрубная вертикальная система отопления с верхней разводкой

При усложнении проектирования и монтажа системы установка замыкающих участков позволяет сделать систему регулируемой. При естественной циркуляции теплоносителя расширительный бак устанавливают в верхней точке системы на подающем стояке. Открытая однотрубная вертикальная система отопления (нерегулируемая, без замыкающих участков) применяется, если необходимо обеспечить естественную циркуляцию теплоносителя.

Преимущества:

— меньший расход труб.

Недостатки:

— невозможность отключения отдельных нагревательных приборов;

— без замыкающей перемычки и специальных фитингов невозможна регулировка температуры теплоносителя, но и при их наличии регулировка усложнена;

— на конечных участках теплового кольца приходится устанавливать увеличенные по площади радиаторы, так как теплоноситель доходит туда, уже потеряв первоначальную температуру.

• Двухтрубная вертикальная система отопления с нижней разводкой . Подающие и обратные тепловые магистрали проводят в полу или над полом нижнего этажа, теплоноситель поступает независимо в каждый радиатор. Для удаления воздуха из системы на верхних радиаторах устанавливают краны для выпуска воздуха (рис. 67).

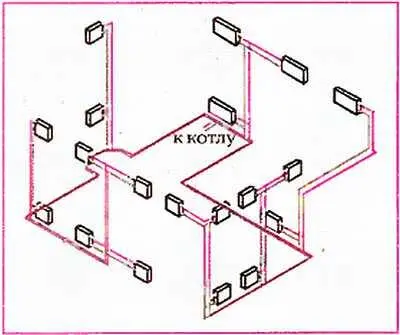

Рис. 67. Двухтрубная вертикальная система отопления с нижней разводкой

Преимущества:

— система хорошо регулируется;

— возможно отключение любого нагревательного прибора;

— температура теплоносителя в каждом из радиаторов примерно одинаковая;

— на верхнем этаже отсутствуют стояки и подающая магистраль.

Недостатки:

— почти в два раза увеличивается протяженность трубопроводов по сравнению с однотрубной схемой.

• Двухтрубная горизонтальная система отопления . От главного стояка магистральные подающий и обратный трубопроводы прокладывают по периметру каждого этажа. Краны для выпуска воздуха устанавливают на каждом нагревательном приборе (рис. 68).
