Рис. 68. Двухтрубная горизонтальная система отопления

Преимущества:

— сохраняются преимущества двухтрубной вертикальной системы;

— на всех этажах отсутствуют стояки (кроме главного стояка);

— возможно поэтажное отключение системы отопления;

— возможно применение радиаторов с нижним подключением, что наряду с прокладкой магистральных трубопроводов в конструкции пола или в плинтусе позволяет максимально уменьшить количество открытых труб и улучшить интерьер помещений.

Недостатки:

— необходимость применения компенсаторов при длинных ветках;

— усложнение эксплуатации ввиду наличия воздушных кранов на каждом нагревательном приборе.

• Двухтрубная поэтажная коллекторная система отопления . На главном стояке каждого этажа располагают коллекторы подающий и обратный. Подающий и обратный коллекторы замыкают между собой. Таким образом, теплоноситель циркулирует по малому кругу. От коллекторов подающие и обратные трубопроводы подводят под полом к каждому радиатору на этаже. Каждое из тепловых колец может быть снабжено собственным циркуляционным насосом и собственной автоматической регулировкой температуры теплоносителя, причем регулировка температуры на каком-либо тепловом кольце почти никак не отразится на других тепловых контурах. В связи с тем, что трубы отопления находятся в стяжке пола, необходимо на каждом радиаторе установить воздушные краны (рис. 69).

Рис. 69. Двухтрубная поэтажная коллекторная система отопления

Преимущества:

— сокращается количество соединений труб, а в любой системе металлопластиковых труб при дешевизне самих труб фитинги относительно дороги;

— всю систему отопления (кроме радиаторов) — трубы, коллекторы, фитинги — прячут в конструкции стен и полов;

— каждый из приборов отопления обеспечивается теплоносителем по собственному наиболее короткому для него кольцу.

Недостатки:

— самая большая протяженность трубопроводов радиаторной системы отопления.

• Коллекторная система отопления «теплый пол». Происходит отказ от радиаторов, замкнутые тепловые кольца прячутся в конструкцию пола (рис. 70).

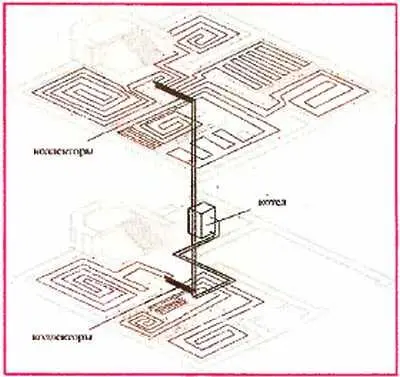

Рис. 70. Коллекторная система отопления «теплый пол»

Как вариант: дополнительно к теплым полам может быть добавлена любая из выше перечисленных радиаторных схем отопления или дополнительное электроотопление.

Преимущества:

— все вышеуказанные преимущества радиаторной коллекторной системы отопления;

— тепловые потоки равномерно распределены по всей площади помещения, температура равномерно понижается по высоте помещения, что соответствует условиям комфортности, принятым СНиП.

Недостатки:

— самая большая протяженность трубопроводов системы отопления.

Совсем недавно наметился новый подход к монтажу систем отопления. Сразу за котлом в пределах этажа создают короткое первичное замкнутое кольцо, куда насосом подают теплоноситель. Насос котла перекачивает теплоноситель только по первичному кольцу. В нем делают отводы для питания ветвей с потребителями тепла: поэтажные ветки с радиаторами, теплые полы и т. п. — это вторичные кольца. Каждое вторичное кольцо снабжено своим насосом. Для согласования работы насосов первичного и вторичного колец отбор воды и ее возврат должен быть расположен рядом, не далее 300 мм друг от друга. Таким образом, общий участок двух колец служит расширительным баком для вторичного кольца, а температура теплоносителя на входе и выходе из котла балансируется, что существенно продлевает срок службы котла.

Котлы

Для выбора котла прежде всего необходимо определиться с его мощностью. Ее выбирают из приблизительного расчета: 1 кВт мощности котла на 10 м 2отапливаемой площади коттеджа при высоте потолка 2.5 м Котел должен быть установлен на пол с несгораемым покрытием так, чтобы был обеспечен доступ для его осмотра и обслуживания, а спереди — и для достаточного доступа воздуха. В помещении с ограниченным пространством должны быть сделаны вентиляционные отверстия. При подаче воздуха с улицы впускное отверстие должно иметь размер из расчета 600 мм 2на 1 кВт мощности котла. Выходное дымоотводное отверстие котла соединяют съемной дымоотводящей трубой с отверстием в стене помещения, выходящим в вытяжную трубу здания — дымоход.

В зависимости от вида потребляемого топлива котлы разделяют на газовые, жидкотопливные, электрические и твердотопливные. Встречаются котлы, способные работать на двух-трех видах топлива. Их называют комбинированными.

Первым шагом к выбору вида топлива является выбор режима отопления. Если вы строите дом для проживания в нем наездами, то можно использовать твердое топливо и, топить котел только во время посещений. В этом случае необходимо предусмотреть возможность слива воды из систем водоснабжения и канализации, а также отказаться от дорогой отделки, иначе постоянные температурные перепады и возникающий при этом конденсат испортят внешний вид потолков и стен. В случае с жидким топливом, газом и электричеством в целях экономии можно использовать котлы с программируемыми режимами отопления, например всю неделю в доме поддерживается температура +5-10 °C, а к приезду хозяев автоматика включает котел на запрограммированную мощность и разогревает дом до +20 °C.

Твердотопливные котлы работают на дровах, угле, торфе, сушеном навозе и т. д. Отопление твердым топливом самое дешевое, но в то же время самое проблемное. Его главный недостаток в том, что топить нужно вручную, а при отоплении углем, это еще и угольная пыль, а значит, постоянная грязь. Частота закладки топлива зависит от работы автоматики котла. Топить котел нужно более или менее постоянно, запасы топлива нужно где-то складировать и пополнять. А еще при эксплуатации твердотопливного котла придется часто чистить его и дымоход. Данный вид топлива скорее подходит как запасной или в комбинации с другим топливом, например с электричеством.

Электрические котлы — самые простые в обслуживании: ни топки, ни дымохода, ни топлива в привычном понимании этого слова. Все, что нужно для их установки, — наличие хорошей электрической мощности. Если вы проводите в загородном доме только выходные, этот вариант вполне может быть принят как основной. При таком отоплении первоначальные затраты на приобретение и монтаж котла минимальны, места котельная практически не занимает и электричества в режиме ожидания потребляет немного. Все, что требуется, — это получить в управлении районной электросети разрешение на подсоединение к электросети требуемой мощности. Но если в районе застройки существуют проблемы с электроэнергией, то и от этого варианта лучше отказаться. Но не полностью: электроэнергию в качестве отопления все равно можно использовать, залив в систему отопления антифриз, или отказаться от «жидкого» отопления совсем в пользу прямых электронагревателей — теплых кабельных полов, теплых плинтусов и т. д. Прямые электронагреватели — вполне достойный вариант отопления. Действительно, зачем нагревать воду и затем гнать ее по трубам, когда можно просто щелкнуть выключателем.
