Валерий Хорев - Ремонт и реставрация мебели и предметов антиквариата

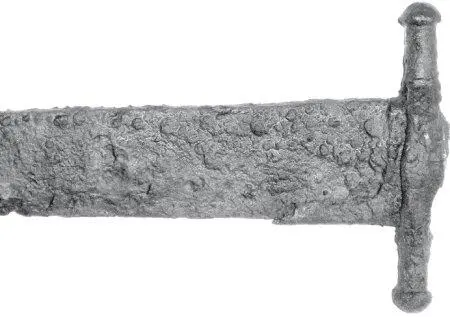

Рис. 62

В музеях такие останки основательно консервируют, например, заливая воском, и оставляют в покое на радость потомкам. Правда, существует взрывоопасная технология восстановления железа в водороде, но еще никому не удалось таким способом повернуть время вспять, превратив рыжую губку в серебристый металл.

Чтобы сполна и качественно очистить предмет от органической и неорганической грязи и продуктов коррозии, его нужно разобрать на куски, что, к сожалению, удается далеко не всегда. То есть, применив грубую силу и наплевав на принцип обратимости, мы можем разломать что угодно. Китайская пословица гласит: «Оседлать тигра легко, трудно слезть!»

После лихого демонтажа отважные молотобойцы часто проявляют чудеса гибкости в попытках прокусить собственные локти, но поздно, поэтому к проблеме корректной разборки следует подходить со всей ответственностью перед лицом истории. Обычно предметы старины выглядят недурно, но стоит за них взяться… Это как с людьми: ходит-ходит, скрипит-скрипит, а попадет в руки врачей – и вот уже пахнет поминальными пирогами. Поэтому резюме: всегда старайтесь полностью разобрать вещь, но по-умному, без членовредительства. Любая царапина или вмятина будет вашей вмятиной, и через сто-двести лет потомки тяжко задумаются над ее происхождением, и, возможно, даже изобретут остроумное и нелепое объяснение причин ее появления, и напишут диссертацию, и будут брызгать слюной в научных диспутах.

Самое первое, с чего вообще следует начинать (после разборки или без нее), – это удаление воднорастворимой грязи посредством тщательного протирания слегка влажной (но отнюдь не мокрой) тканью. Попробуйте проделать это на чем– нибудь, и вы будете поражены, сколько невидимой глазу гадости перейдет на тряпку и как преобразится поверхность после этого. Если деталь не боится воды и не очень велика – применительно к оружию это обычно детали эфеса, – ее следует положить в ванночку с водой, добавить любого моющего средства и обработать жесткой щетинной кистью.

Грязь, не расворимая в воде, удаляется аналогичным образом, только спиртом или чистым ацетоном. В спирту и ацетоне (но не в воде) вполне можно купать древесину, если детали малы, а наслоения окаменели и требуют длительного размягчения. Впрочем, такое обычно встречается при реставрации мебели, но никак не оружия.

Потом детали нужно хорошенько протереть (скорее, натереть) сухой тканью, а если они вычурны – сухой же щетинной кистью. Щетина обладает слабыми абразивными свойствами и прекрасно полирует мягкие субстанции: дерево, цветные металлы и т. п. В абсолютном большинстве случаев вышеупомянутого комплекса процедур бывает достаточно, чтобы предмет засиял чудесным своеобразным блеском крепкой старины.

Кислоты для удаления продуктов коррозии, как уже отмечалось, следует применять с великой осторожностью и, я бы сказал – неохотно, потому что при этом всегда уходит полезнейшая и эстетичная патина с соседних участков, да и сам металл хоть и немного, но подъедается.

Чтобы кислота растворила исключительно ржавчину, не тронув железа, в нее добавляют так называемые ингибиторы (см. главу «Химия и жизнь»).

Кислотами травят исключительно железо и сталь, но не цветные металлы (разве что медь). Латунные и бронзовые [9]аксессуары холодного и огнестрельного оружия вообще никогда не следует ничем травить, чтобы не уничтожить драгоценную темную патину. Их просто натирают тряпкой или кистью, в крайнем случае – крацуют мягкой латунной или бронзовой щеткой. Но коль скоро вам приспичило вернуть, например, шпажной гарде чистый желтый тон, подержите ее в растворе трилона-Б или нашатырного спирта. Последний работает жестче, трилонже – классика расчистки цветных металлов и сплавов.

Механическая расчистка состоит в упомянутом крацевании поверхности относительно мягкой стальной или бронзовой щеткой, вращающейся со скоростью не более 1500 об/мин, чтобы «щетина» не работала как абразив, а также в зачистке наждачной бумагой. Последняя операция требует ясного ума для понимания недопустимости какого бы то ни было царапанья или стачивания металла, поэтому применять следует исключительно мелкозернистые разновидности, выбранные осознанно, а не те, что попались под руку. Крацовка предпочтительнее, так как она избирательно удаляет рыхлые наслоения продуктов коррозии, не затрагивая металл, и придает поверхности шелковистый блеск и какую-то особенную «старинность».

Последнее замечание совершенно не касается клинков, так как именно крацевание уничтожает характерный лоск, присущий клинкам, выбирая менее прочную ржавчину и оксиды из коверн и микровпадин. Клинки следует только шлифовать мелкозернистой наждачкой, обернув ею деревянный брусок, чтобы обеспечить плоскостность прилегания. Если поверхность металла не идеально гладкая, вместо дерева лучше работает брусок тугой черной резины, так как она, обладая некоторой эластичностью, «обтекает» неровности и компенсирует перепады. В любом случае такую шлифовку обязательно завершают «нулевкой», которая придает металлу ненавязчивый и натуральный глянец.

Предметы старины очень часто доходят до нас лишенными каких-либо отдельных частей, как правило – выступающих за общие габариты, а потому подверженных ударам судьбы. Оружия это касается в большей степени, поскольку оно в силу своего предназначения обязано, образно говоря, «плавать в опасных водах», воевать с себе подобными изделиями и вместе с хозяином стойко переносить тяготы и лишения военной службы. Иногда можно говорить не об утрате, а лишь о травме, когда отбитый фрагмент каким-то чудом сохранился и вопрос его возвращения на законное место – всего-навсего дело техники.

Восполнение утраты в чистом виде, когда порой даже не вполне ясно, как выглядела злосчастная деталь, есть реконструкция и в известной степени стилизация, поскольку иначе пришлось бы воссоздавать всю технологическую цепочку с привлечением архаичных приемов и способов обработки материалов, равно как и сами материалы. Простой пример: чтобы изготовить абсолютно точную копию, скажем, бронзовой детали эфеса, необходимо произвести химический анализ сохранившихся частей, затем сварить бронзу согласно полученной рецептуре, а уже потом вытачивать или отливать недостающее звено, придерживаясь аутентичных технологических приемов. Ошибетесь по материалу – новодел будет отличаться цветом и нюансами патины, причем со временем этот фактор выйдет на первый план.
