Датчики движения в быту устанавливают для снижения затрат на освещение, ведь светильники включаются только при обнаружении человека и тогда, когда недостаточно естественного света, к примеру, проникающего от окон. Затраты на электроэнергию после установки датчика движения (присутствия) снижаются на 40–50 %. Этот показатель состоит из двух составляющих:

•22 % – снижение затрат на электроэнергию при включении/отключении освещения после обнаружения человека;

•20 % – снижение затрат при включении/отключении освещения в зависимости от освещенности естественным светом.

По физической природе видимый свет и ИК-излучение одинаковы. Поэтому ИК-излучение можно сфокусировать линзой, как и обычный свет. При попадании ИК-излучения на фотоэлемент он меняет свои параметры. При комнатной температуре в видимом свете тела «не светятся», а в ИК-диапазоне – просто сияют (рис. 3.68).

Рис. 3.68.Изображение ИК-излучения человека (в полной темноте в комнате)

Внимание, важно!Яркость ИК-излучения зависит от температуры тела; что горячее – светится ярче, что холоднее, светится слабее. Контраст между ИК-свечением человека и ИК-свечением холодного окна – значительный. С другой стороны, ИК-свет от человека и ИК-свет от теплого пола (газовой или тепловой плиты, иных источников тепла) практически одинаковы, поэтому распознать человека на фоне теплого пола почти невозможно.

Появление и исчезновение ИК-света вызвано активной деятельностью человека, реже факторами, не связанными с человеком, к примеру, движением теплого воздуха от батареи.

И датчики движения, и датчики присутствия реагируют на появление/исчезновение ИК-света на пироэлектрическом элементе датчика, поэтому ошибочные срабатывания – это общее свойство датчиков движения (присутствия).

Датчики настраиваются потенциометрами; обычно их три (рис. 3.69):

•для настройки чувствительности датчика (SENS), настраивается яркость ИК-света, на которую должен реагировать датчик;

•для установки времени задержки отключения освещения (TIME) – максимального интервала между появлениями сигнала на фотоэлементе. Если за это время сигнал не меняется, датчик отключит освещение, вентиляцию и т. п. – все, что подключено к датчику;

•(LUX) для настройки порогового значения по освещенности естественным светом (от окон, балкона). Если света от окон достаточно – при обнаружении человека светильники не включаются.

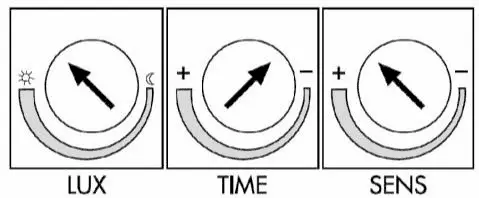

Рис. 3.69.Потенциометры для настройки датчиков движения

Дождитесь достаточной освещенности от окон, при которой датчик должен включать светильники. Медленно поворачивайте потенциометр «LUX», пока не включится свет.

Внимание, важно!При выборе датчика проверьте – где находятся потенциометры регудировки. Если на тыльной стороне, то обязательно убедитесь, что датчик легко снимается и легко устанавливается, иначе вас ждут большие трудности при настройке.

Если датчик на вас не реагирует, то увеличивайте чувствительность, а если свет включается самопроизвольно – снижайте. Обычно чувствительность настраивается за 3–4 раза.

Из-за изменений окружающей температуры настройки могут сбиваться: если датчик настраивался летом, вполне возможно, что зимой придется его перенастраивать; и наоборот.

Это интересно!Летом датчик работал отлично, зимой начал самопроизвольно включать свет. Выяснили, что реагирует на теплый воздух, поднимающийся от батареи. Снизили чувствительность, стал работать нормально.

Настройка датчика присутствия требует точности в поворотах движка потенциометра, чтобы «нащупать» чувствительность, при которой датчик будет удовлетворительно работать. Это связано с тем, что работа датчиков движения зависит от внешней освещенности (рис. 3.70).

Наиболее стабильно работают датчики присутствия со встроенным микропроцессором. Когда в помещении никого нет, микропроцессор корректирует чувствительность, и датчик реагирует только на идущего человека.

При обнаружении человека чувствительность автоматически повышается, и датчик начинает улавливать движение рук, покачивание головы – все небольшие движения, которые совершает человек, когда сидит или лежит.

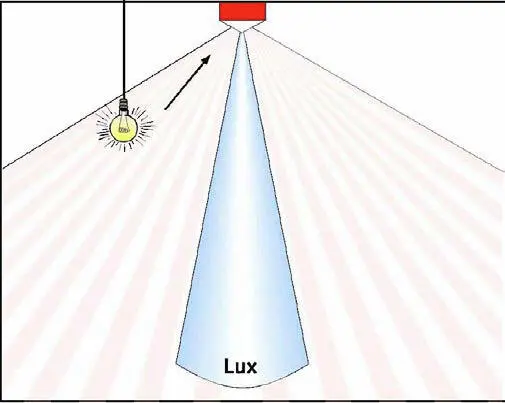

Рис. 3.70.Освещение влияет на чувствительность датчика

В ряде моделей датчиков (как правило, предназначенных для охранных систем) не предусмотрен регулирующий потенциометр для ручной настройки чувствительности; ее автоматически настраивает микропроцессор. Такие датчики работают без ошибок и избавляют от нудной настройки чувствительности вручную.

Таймерная задержка зависит от того как часто появляются в зоне обнаружения датчика люди (иные теплоизлучающие объекты, животные). Время задержки отключения освещения 1–2 минуты вполне нормальное, чтобы избежать постоянных включений/отключений освещения.

Внимание, важно!Для датчиков присутствия настройка сложнее. Оценить скорость размахивания руками и качаний головой бывает весьма затруднительно.

Изменение ИК-света вызывает движение, как человека, так и любых нагретых объектов (животные, поток теплого воздуха). У датчиков присутствия более высокая чувствительность по сравнению с датчиками движения, поэтому у них значительно больше ложных срабатываний.

Настройка чувствительности датчика из-за колебания температуры и условий среды может носить сезонный характер, для этого требуется терпение и время.

Для обнаружения идущего человека подойдут относительно недорогие модели, в то время как для обнаружения присутствия человека (движения рук, жестикуляция, покачивание головы и другие движения с малой динамикой, обычно совершаемые человеком, когда он стоит или сидит) лучше выбрать датчик с встроенным микропроцессором. Микропроцессор в зависимости от температуры настраивает чувствительность датчика (и запоминает состояние настроек), и в дальнейшем автоматически подстраивает ее в зависимости от интенсивности движений объекта (контролируемой зоны).
