Рис. 3.89.Подключение с помощью клеммных колодок

Двухламповая потолочная люстра (см. рис. 3.889) крепится с помощью крючкообразного подвеса к потолку (из потолочной плиты выступает крючок). Провода соединяются через отдельные клеммы.

Удобство этого метода в том, что каждый провод можно подключать отдельно и даже (благодаря устройству изолирующих зажимов) без применения специального инструмента, включая отвертку.

На рис. 3.90 и 3.91 показаны еще два способа соединения электрических проводников при монтаже потолочных приборов освещения. Здесь участвуют как спаренная клеммная колодка, так и тройной клеммник.

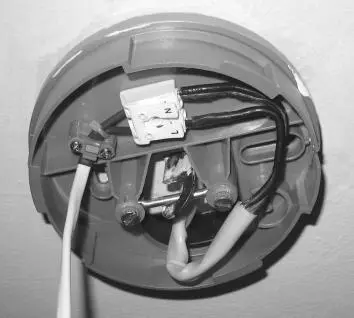

Рис. 3.90.Соединение электрических проводов с помощью спаренной клеммной колодки

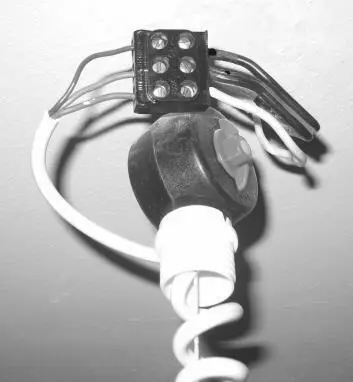

Рис. 3.91.Альтернативные варианты соединения электрических проводов от квартирной проводки к люстре с помощью тройной клеммной колодки

Диммер – это регулируемый электронный выключатель освещения. Он включается в разрыв цепи 220 В и лампы освещения (как и обычный, классический выключатель) и по своим размерам (рис. 3.92) вполне подходит для установки в штатное место (в стене) – вместо обычного клавишного выключателя.

Тем не менее, относительно рассмотренного в разд. 3.5.10 обычного клавишного выключателя, выключатели типа диммер имеют иной способ крепления в стене. На рис. 3.93 (со снятой крышкой корпуса диммера) хорошо видно, что такие выключатели монтируются с помощью «лапок», расходящихся в разные стороны (на манер распорки) под воздействием двух винтов, завинчиваемых отверткой.

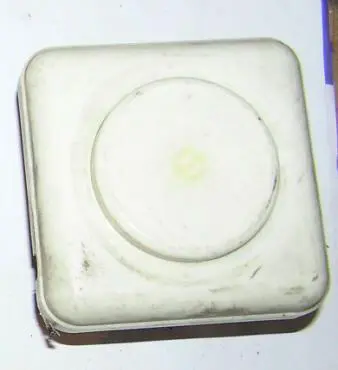

Рис. 3.92.Внешний вид диммера

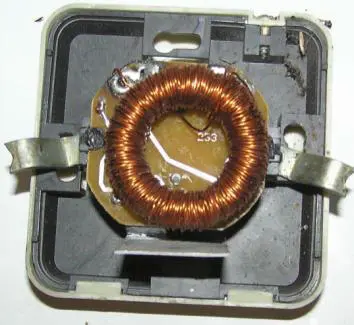

Рис. 3.93.Вид на диммер и элементы крепления со снятой крышкой его корпуса

На рис. 3.94 представлен другой вариант диммера-сенсора, реагирующего на ИК-лучи от любого пульта дистанционного управления. Такой электронный автоматический выключатель монтируется и крепится в стене аналогично рассмотренному ранее диммеру (в разрыв цепи).

Рис. 3.94.Электронный диммер-сенсор нового поколения

Электронные трансформаторы (для питания галогенных и энергосберегающих ламп) можно использовать и для питания обычных ламп накаливания небольшой мощности (к примеру автомобильных 12 В, 5 Вт). Если выходное напряжение соответствует, то автомобильные лампы накаливания подключаются к выходу электронного трансформатора согласно электрической схеме, представленной на рис. 3.95.

На рис. 3.96 представлен внешний вид нескольких вариантов электронных трансформаторов.

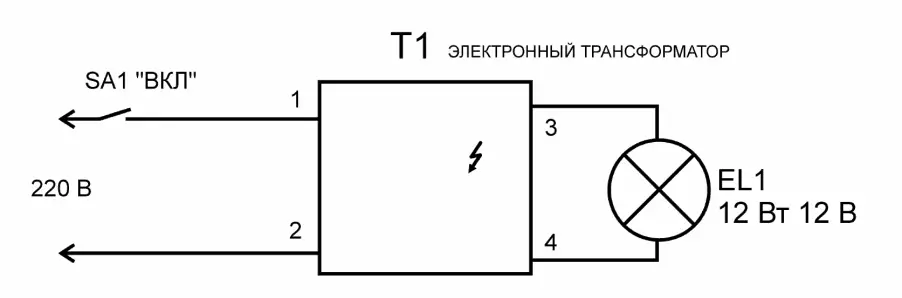

Рис. 3.95.Электрическая схема подключения электронного трансформатора

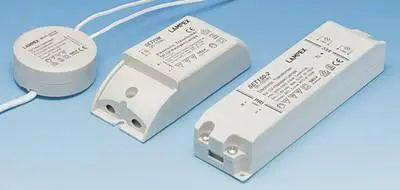

Рис. 3.96.Внешний вид нескольких вариантов электронных трансформаторов

Не спешите выбрасывать неисправные или поднадоевшие портативные электронные устройства.

«Вибромоторчики» присутствуют не только в сотовых телефонах, но и в ряде других полезных устройств-гаджетов.

К примеру, миниатюрный электродвигатель с номинальным напряжением питания до 3 В можно взять из ставшей ненужной «электрической» зубной щетки (рис. 3.97) или машинки для выщипывания волос (рис. 3.98).

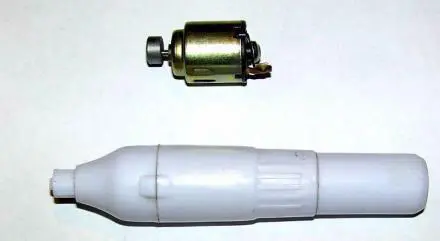

На рис. 3.98 представлена машинка для выщипывания волос в труднодоступных местах.

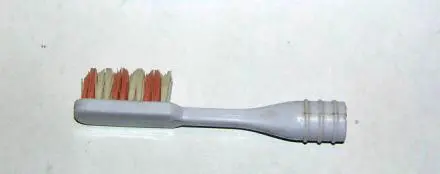

Рис. 3.97.Пришедшая в негодность электрическая зубная щетка

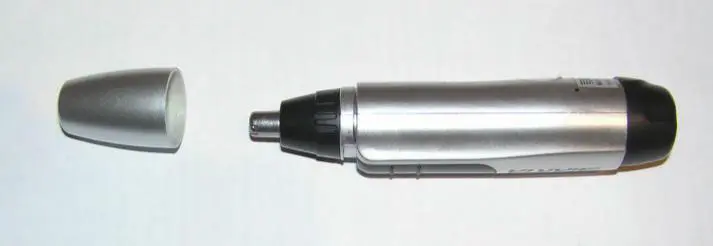

Рис. 3.98.Внешний вид машинки для выщипывания волос в труднодоступных местах китайского производства

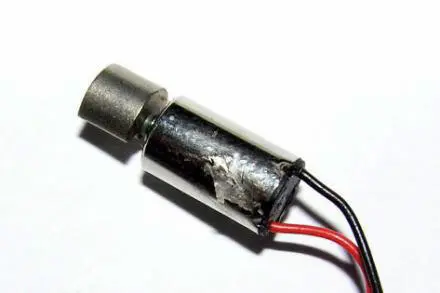

Как правило, при эксплуатации подобных портативных устройств повреждаются только механические части, а электродвигатель (рис. 3.99) остается исправным.

Рис. 3.99.Вид на портативный электродвигатель из машинки для выщипывания волос

В дальнейшем его можно применять для почти бесшумной вибрации и сопутствующих творческих самореализаций задач.

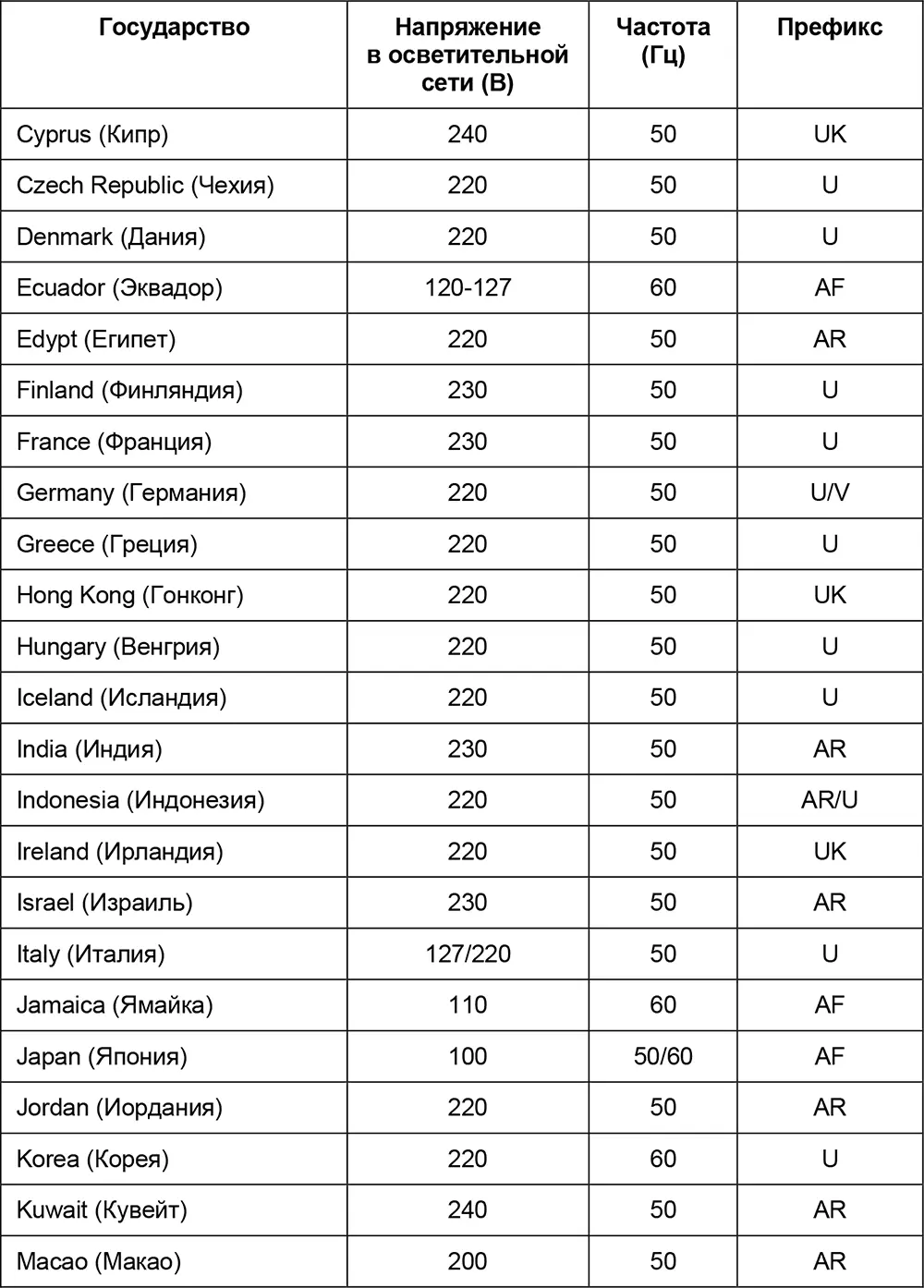

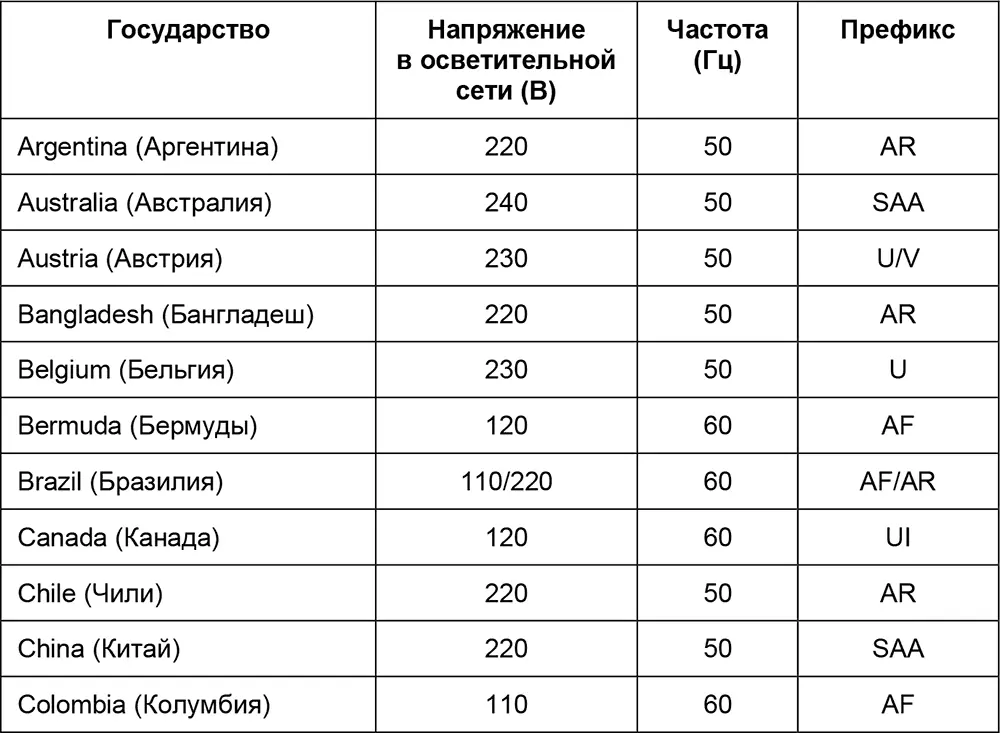

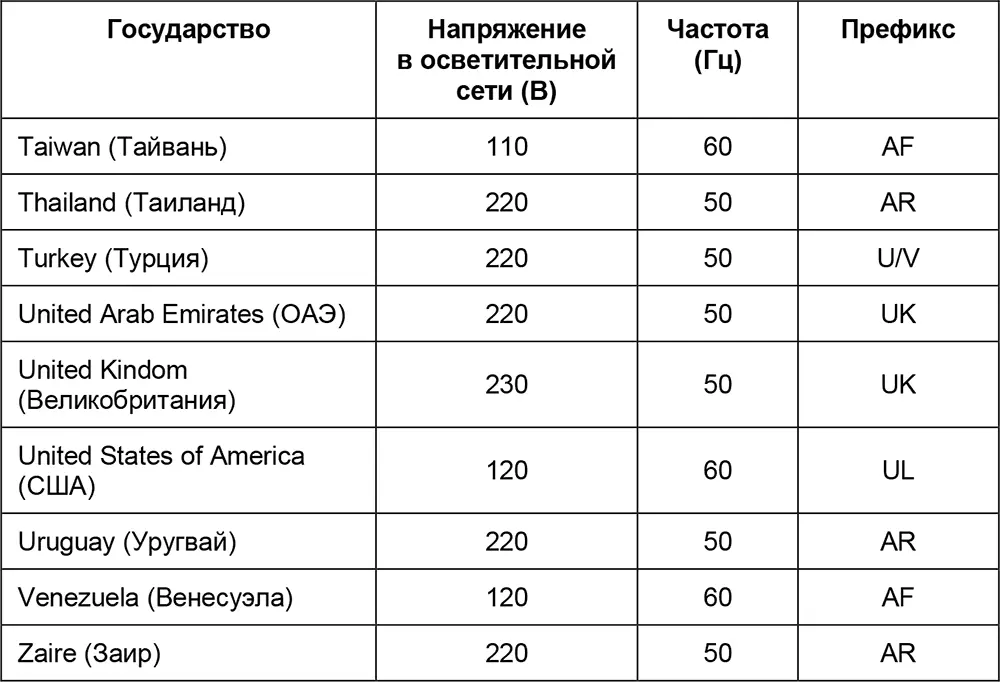

Таблица П1.1.Напряжение и частота в осветительной сети в некоторых странах мира

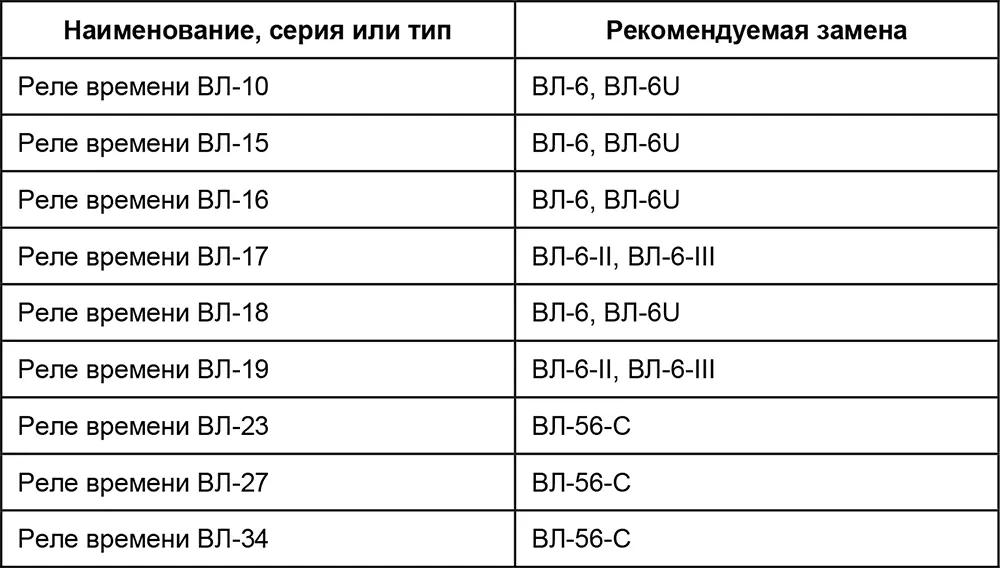

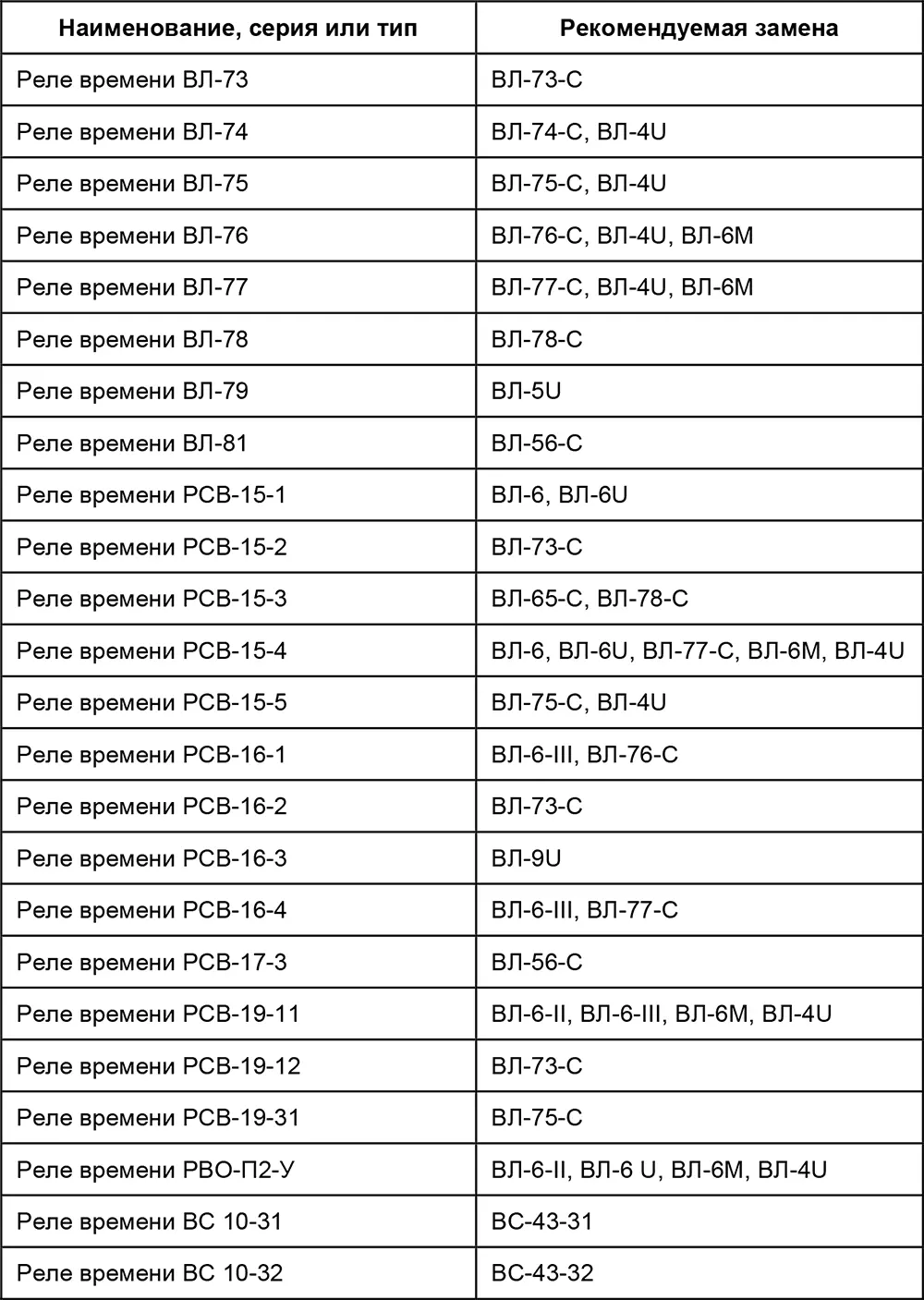

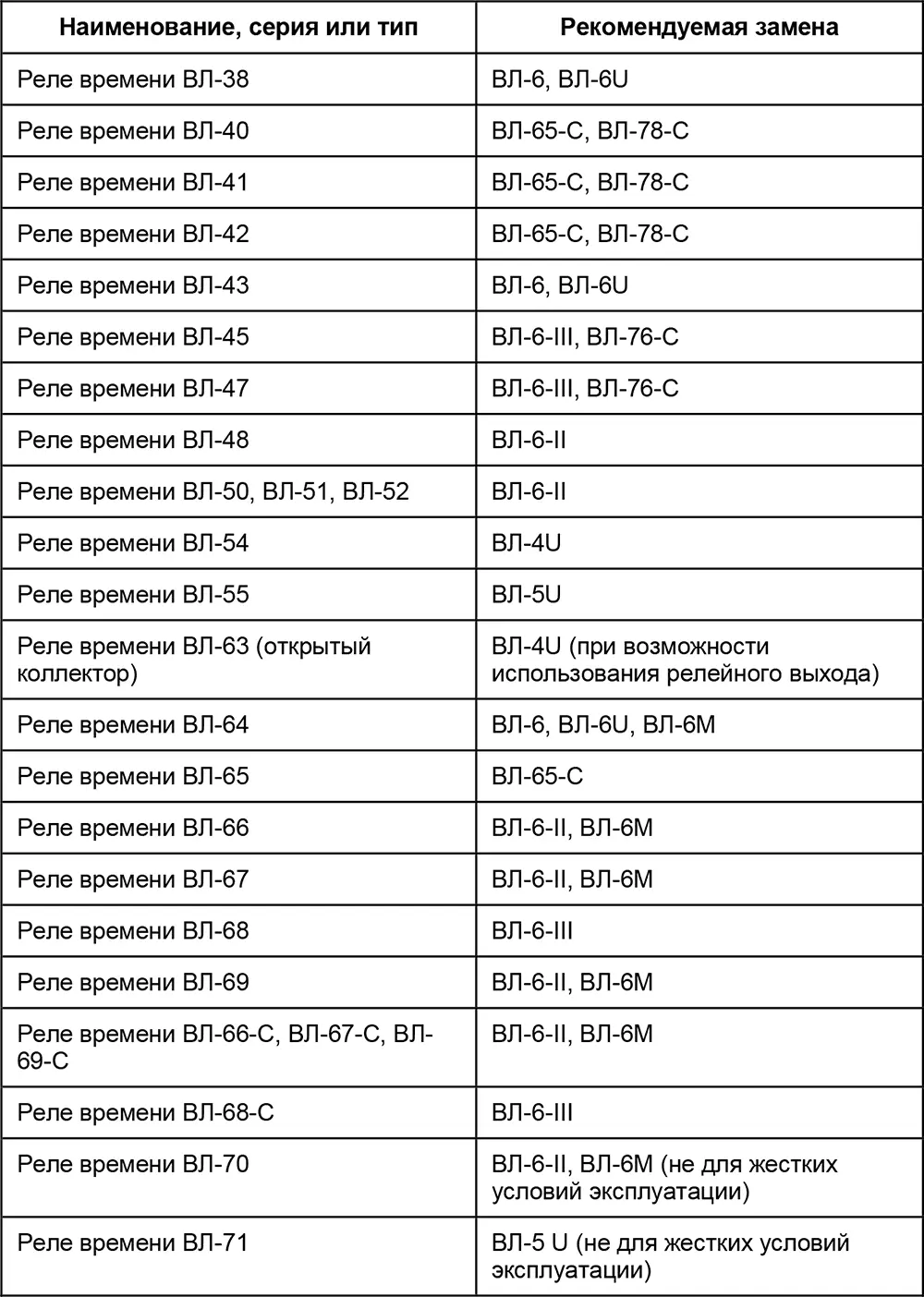

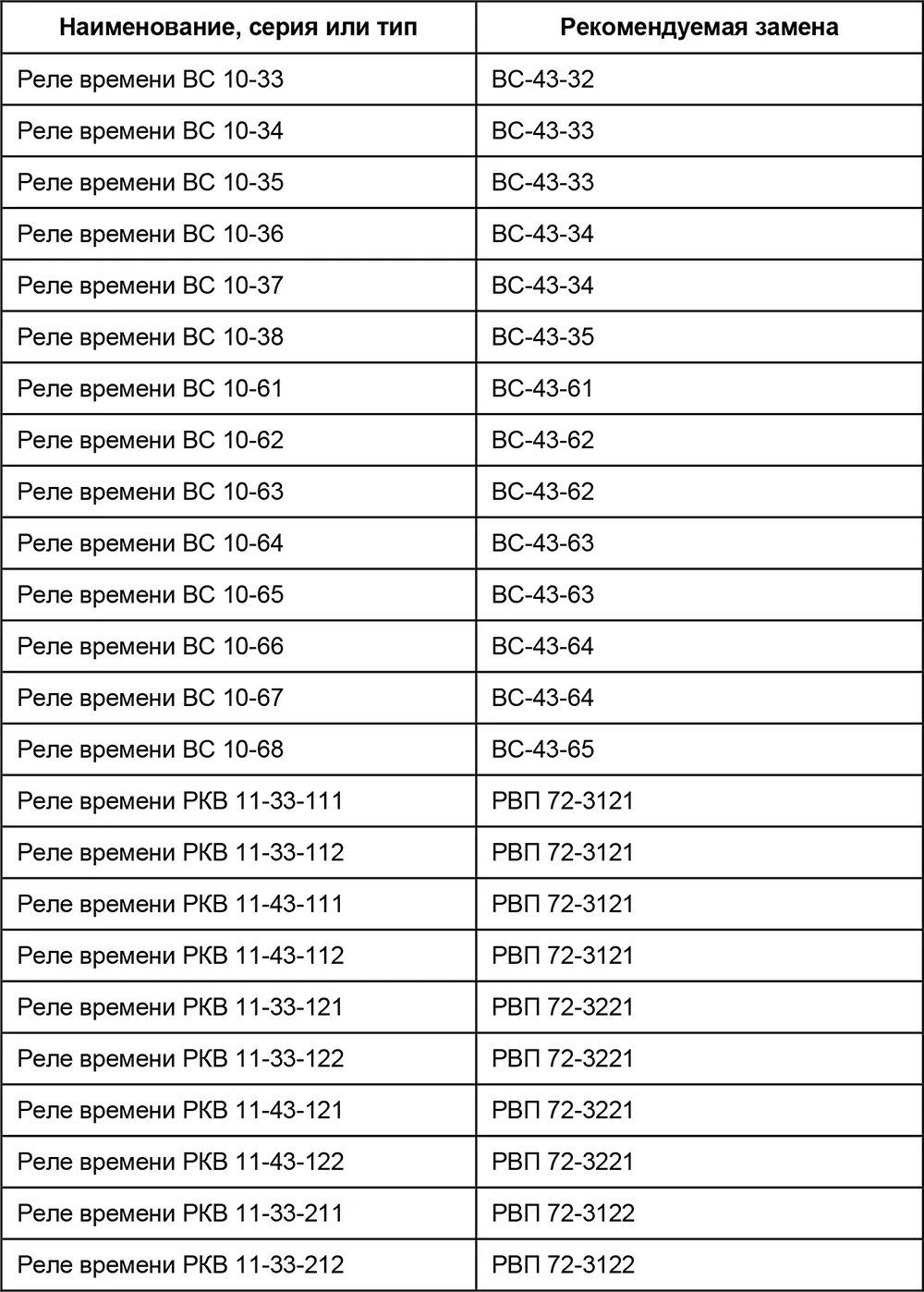

Таблица П2.1.Аналоги реле времени
