Поэтому чем чаще вы будете «запитывать» от сети не до конца разряженный аккумулятор, тем глубже будет идти процесс уменьшения энергоемкости; в результате АКБ может уменьшить свою емкость в разы.

«Эффекту циклической памяти» были сильно подвержены никель-кадмиевые, никель-металл-гидридные АКБ (последние – в меньшей степени). С появлением литий-ионных (li-ion) батарей (как в ноутбуках, современных сотовых телефонах и фото– и видеокамерах) эффект памяти стал проявляться в еще меньшей степени, но полностью не исчез (хотя, очевидно, физико-химические процессы в литий-ионных АКБ отличаются от протекающих в никель-кадмиевых батареях).

Тем не менее и литий-ионные батареи подвержены уменьшению емкости.

Чтобы сохранить энергоемкость АКБ на годы, необходимо проводить профилактические процедуры, «тренировать» аккумуляторы. Для этого АКБ естественным образом – при работе ноутбука в автономном режиме «от батарей» разряжают до конца. Когда ОС Windows специальным сообщением предупреждает пользователя о полном разряде батарей, это означает лишь, что емкость встроенной АКБ упала до минимально допустимого предела.

Внимание, важно!Если в этот момент подключиться к сети 220 В – пойдет зарядка, а полной разрядки АКБ так и не произойдет. Поэтому в момент предупреждения о недостаточной емкости нужно перезагрузить ноутбук, чтобы сохранить важные файлы и не «обрушить» систему. Если есть возможность (навыки) управления из командной строки DOS – можно загрузить его, если, кроме Windows, ничего не умеете, то нужно войти в установки BIOS Setup (в разных ПК по-разному, чаще всего во время загрузки ОС – клавиши , , ) и оставить ноутбук включенным.

Какое-то время он еще будет работать, затем отключится. Ни в DOS, ни в BIOS в этом случае повредиться ничего не может, а аккумулятор таким методом разряжается полностью. Что нам и требуется для его последующей реанимации.

Полностью разряжаем батарею. Переворачиваем ноутбук нижней крышкой корпуса – наверх (рис. П3.1) и открываем в правом верхнем углу защелку-фиксатор; вынимаем аккумуляторную батарею (рис. П3.2).

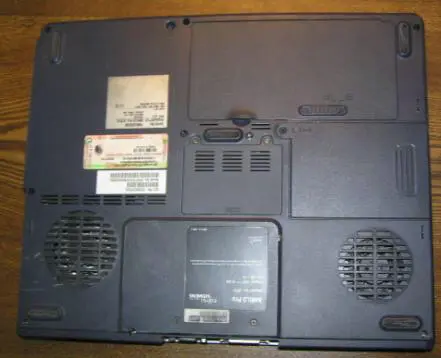

Рис. П3.1.Вид на ноутбук снизу

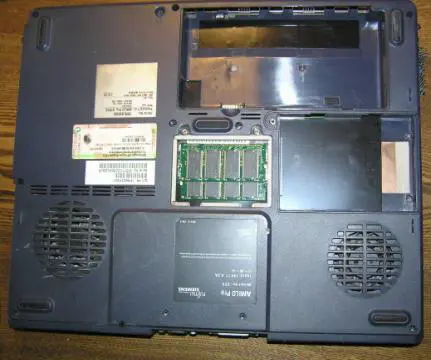

Рис. П3.2.Вид на ноутбук снизу с вынутыми АКБ и жестким диском

Отдельно АКБ и жесткий диск (здесь о нем сказано для примера, вынимать его не нужно) представлены на рис. П3.3.

Затем ноутбук нам некоторое время не понадобится; переходим непосредственно к разборке АКБ.

Корпус АКБ ноутбука SQV-403 разбираем с помощью ножа с тонким лезвием, представленного на рис. П3.4.

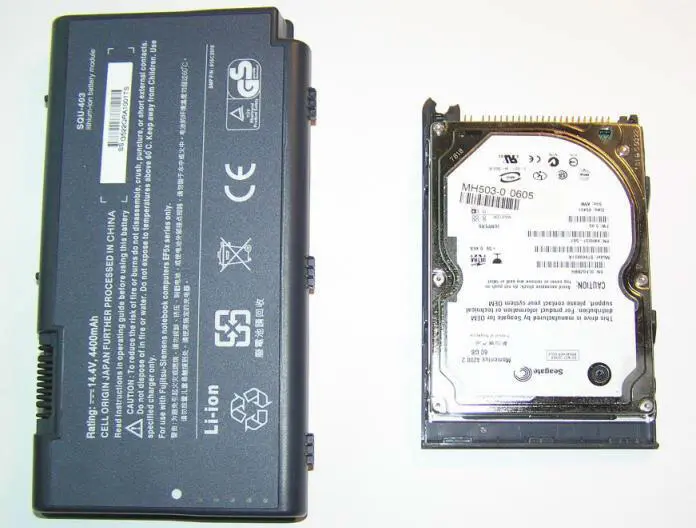

Рис. П3.3.Жесткий диск ноутбука и АКБ SQV-403

Рис. П3.4.Нож для разбора АКБ

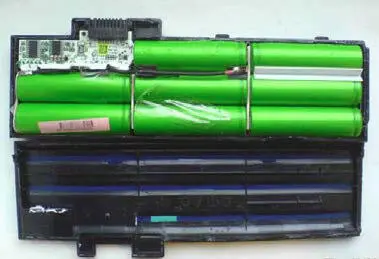

Рис. П3.5.Вид на снятую крышку корпуса АКБ ноутбука SQV-403

Открывается вид на «внутренности» SQV-403, где представлены несколько отдельных «пальчиковых» аккумуляторов, соединенных в электрическую цепь (рис. П3.5).

Количество «пальчиковых» аккумуляторов зависит от напряжения АКБ (в данном случае 14,4 В) и энергоемкости (4400 мА/ч). В батарее SQV-403 имеется 9 элементов, соединенных в 3 секции (по три).

На рис. П3.6 видно, что рядом с контактной площадкой, имеющей 6-выводный разъем с цоколевкой P-, TS, R, SMC, SMD, P+, находится печатная плата контроллера заряда и состояния АКБ ноутбука.

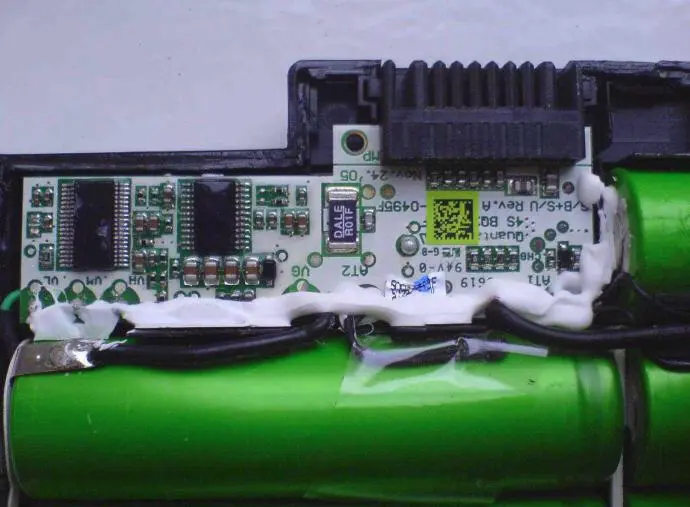

Рис. П3.6.Вид на плату контроллера заряда и состояния АКБ ноутбука

Далее необходимо проверить вольтметром состояние всех соединенных в цепь аккумуляторов. В «слабой» батарее, как правило, один или несколько элементов будут неисправны (вольтметр покажет «полный ноль» остаточного напряжения и высокое сопротивление при попытке зарядить).

Итак, в АКБ SQV-403 имеется 9 пальчиковых элементов, объединенных в три секции (по три), одна «тройка» протекла, это видно после визуального осмотра, на ней напряжение 0,4 В; на остальных 1,3–1,7 В. Секции соединены параллельно. От выводов каждой секции к плате контроллера идут проводники к микросхемам в SMD-корпусах (для поверхностного монтажа) – PS334S, 0230MSI и MAX1924. Эта плата (контроллер) обеспечивает мониторинг работы АКБ ноутбука.

При полном заряде АКБ она внутренним контроллером отключается от источника заряда и далее сохраняется в заряженном состоянии.

Уменьшить процент износа АКБ можно только заменой элементов. Если отключить «протекший» пальчиковый элемент (убрать его из цепи) АКБ, то можно увеличить время работы ноутбука в автономном режиме до 1,5 часов. Для нормальной работы контроллера заряда, возможно, потребуется «сброс внутренней памяти». Методику можно найти в Глобальной сети. Однако такие трудности возникают далеко не всегда; их актуальность зависит от конкретно заменяемого элемента в секции.

После замены элементов питания корпус АКБ SQV-403 в обратной последовательности закрывают и склеивают. Я использую дихлоритан (клей для пластмассы). Очень удобно: собираешь корпус, и в нескольких местах по контуру капаешь клей. Можно в качестве клея применить и Poxipol.

Затем устанавливаем батарею в ноутбук, фиксируем.

После замены элемента (или нескольких элементов) АКБ рекомендуется откалибровать. Как это сделать? Отключите в ОС «спящий режим», и увидите – сколько времени АКБ сможет проработать в автономном режиме (без подзарядки). Для калибровки нужен полный цикл заряд-разряд, и если часто работаете от батареи, то она, как правило, сама откалибруется.

•Батареи должны храниться в заряженном состоянии при температуре от +15 °С до +35 °С при нормальной влажности воздуха; со временем АКБ незначительно саморазряжается, даже если она хранится отдельно от ноутбука.

•Нельзя допускать полного разряда аккумуляторной батареи и нельзя оставлять ее без заряда длительное время. Если батарею оставить в разряженном состоянии на неделю и более, как правило, происходит необратимый процесс потери емкости в элементах и выход из строя самой АКБ.
