В быту наиболее популярны клавишные выключатели освещения, предназначенные для скрытой проводки и встраиваемые в стену (рис. 3.71).

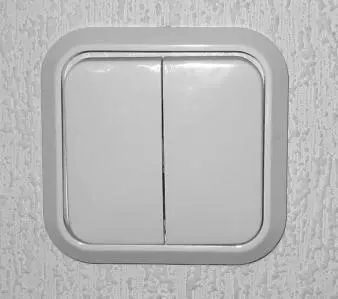

Рис. 3.71.Внешний вид установленного в стене клавишного выключателя освещения

Для монтажа в стену и подключения электрических проводов такой выключатель следует предварительно разобрать на составляющие и затем только устанавливать в стену.

Двухклавишный выключатель, если его разложить на составляющие части и рассмотреть подробно, представлен на рис. 3.72.

Рис. 3.72.Части двухклавишного выключателя

Внимание, важно!Перед началом работ по установке или демонтажу электрического выключателя освещения необходимо предпринять меры по обесточиванию участка электричекой цепи; это можно без труда сделать, отключив подачу напряжения на конкретный контур в электрическом шкафу (щитке) – в пределах вашей квартиры. Эти вопросы были рассмотрены в разд. 3.1 этой главы .

Промежуточный этап установки представлен на рис. 3.73.

Затем четырьмя саморезами, сообразно отверстиям – к стене крепится подложка выключателя (рис. 3.74).

После того как электропроводка подключена, корпус выключателя «утоплен» в штатную пластиковую коробку (в стену) и подложка выключателя надежно закреплена, ставят декоративную планку, закрывающую саморезы (рис. 3.75).

На рис. 3.76 представлен вид выключателя с одной установленной клавишей (установка клавиш – это следующий и завершающий этап работ по подключению и монтажу выключателей освещения для скрытой проводки).

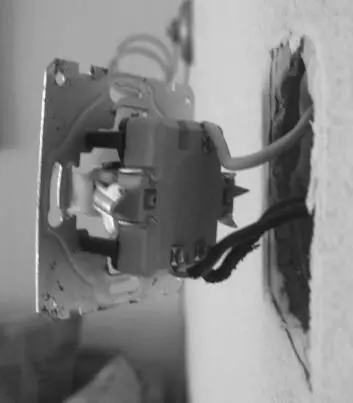

Рис. 3.73.Выключатель с подсоединенными электрическими проводами перед установкой на штатное место – в стену

Рис. 3.74.Подложку и выключатель надо закрепить к стене

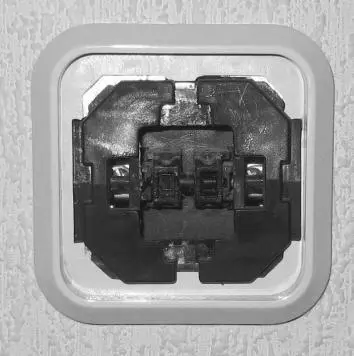

Рис. 3.75.Выключатель с установленной декоративной планкой

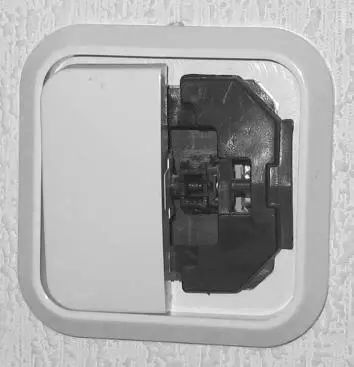

Рис. 3.76.Выключатель с одной установленной клавишей

Монтаж выключателей для открытой проводки в части безопасности и подключения проводников производят аналогичным образом. Корпус выключателя устанавливают непосредственно к основанию (стены, пола, подоконника или иной поверхности). Не исключена установка выключателей для открытой проводки на дин-рейку для выключателей-автоматов (рис. 3.77) в тех случаях, когда иначе их закрепить невозможно.

Рис. 3.77.Дин-рейка для крепления выключателей-автоматов

Электрические розетки подключаются и монтируются по аналогии с электрическими выключателями освещения (см. ранее).

На рис. 3.78 представлен вид на подключенную с помощью электрических проводов двухконтактную розетку для скрытой проводки перед ее установкой на штатное место – в стену.

Следующим шагом розетку устанавливают в стеновую нишу и надежно закрепляют саморезами. Этот шаг проиллюстрирован на рис. 3.79.

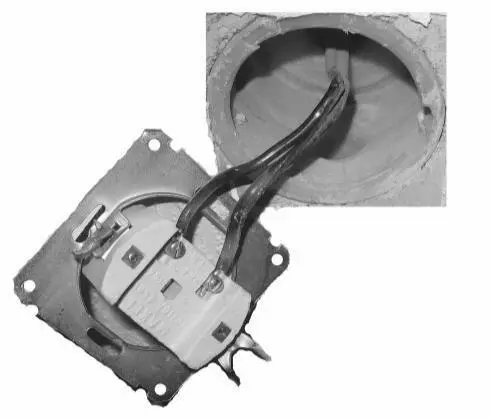

Рис. 3.78.Розетка для скрытой проводки с подключенными проводами

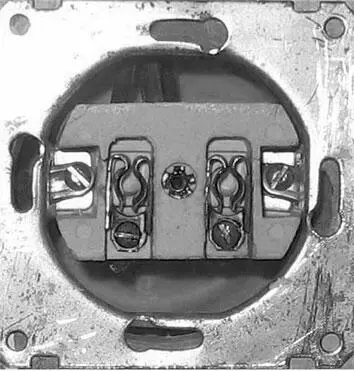

Рис. 3.79.Крепление розетки в стене

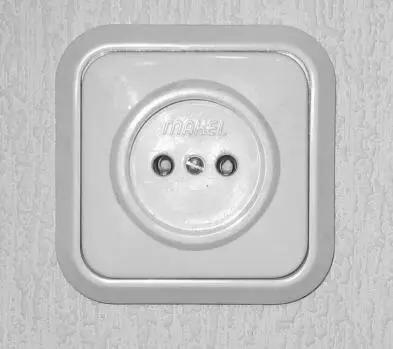

Рис. 3.80.Розетка для скрытой проводки, установленная в стене

После этого на розетку устанавливают защитные изолирующие панели и монтаж заканчивают (рис. 3.80).

Монтаж электрических розеток для открытой проводки производят аналогичным образом. Особое внимание необходимо уделить предварительной подготовке электрических проводов – перед фиксацией их с помощью шайб, гаек и зажимов – к контактным площадкам выключателей и розеток; этому-то и посвящен следующий раздел.

Для крепления (жесткой фиксации с надежным механическим контактом) электрических проводов к выключателям и розеткам используют специальные клеммы (рис. 3.81 и 3.82).

Рис. 3.81.Круглые клеммы под винт

Рис. 3.82.Вилкообразные клеммы под винт

Не забудьте, что клеммы (контакты) следует заизолировать.

На рис. 3.83 показаны правильный и неправильный способы изоляции обжимаемых клемм (контактов).

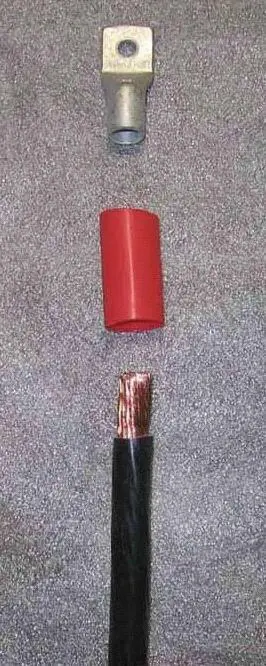

Рис. 3.83.Как правильно (слева) и неправильно (справа) обжимать и изолировать клеммы полихлорвиниловой трубкой

Рис. 3.84.Инструмент для обжима клемм и контактов

Непосредственно обжим удобно проводить с помощью специального инструмента, показанного на рис. 3.84.

Кроме такого способа крепления существуют и другие, к примеру, там и тогда, когда требуется подключить электрический провод к сдавливаемому посредством винта гнезду выключателя (или розетки). В этом случае конец электрического проводника зачищают от изоляции, если провод многожильный – делают скрутку вручную и вставляют в контактное гнездо электрического выключателя или розетки (затем зажимают штатным винтом).

Внимание, важно!Ели есть возможность, в данном случае лучше облудить провода с помощью паяльника, олова и канифоли (см. рис. 3.11). Это обеспечит еще более надежный электрический контакт, пожарную безопасность и долговечность монтажа.
