Дело в том, что номинальная величина трубы рассчитывается исходя из количества воды, которое она пропускает. Номинальная величина рассчитывается путем измерения диаметра струи воды, выходящей из трубы, либо измерения действительного расхода воды. За много лет стандартом для расчета стал диаметр струи воды на расстоянии 1 фут (0,3048 м) от конца трубы при стандартном городском давлении воды 80 фунтов/дюйм 2(5,6 кг/см 2). Также за много лет инженеры составили таблицы расхода воды для расчета водопроводных магистралей, вместимости резервуаров и многих других вещей.

У любого типа труб, даже пропускающих воду, имеется внутреннее трение. Чем грубее стенки трубы, тем больше трение. У стальных труб стенки грубее, чем у пластиковых или медных. Поэтому настоящее отверстие трубы больше, чем его номинальная величина. Однако вы приобретаете трубы исходя из их номинальной величины, а не настоящих размеров. Таблица 5.1 поможет вам разобраться в этом.

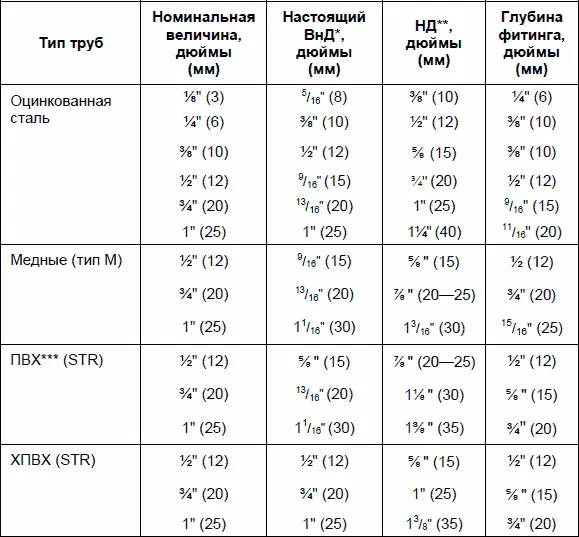

Таблица 5.1. Размеры водопроводных труб

* ВнД – внутренний диаметр.

** НД – наружный диаметр.

*** Размеры труб из ПВХ и ХПВХ отличаются.

В таблице приведены приблизительные размеры. Не забудьте, что толщина стенок медных труб отличается (М, Л и К), так же как и толщина стенок пластиковых труб (распространенная STR). Также толщина стенок канализационных труб отличается от толщины стенок водопроводных труб.

Наиболее полезной информация из табл. 5.1 окажется тогда, когда вам нужно будет приобретать детали к трубам, размеры которых вам неизвестны. Можете измерить внешний диаметр трубы, посмотреть цифровые или буквенные обозначения на ней и использовать эту информацию для приобретения необходимых деталей. Если же у вас есть сомнения, захватите отрезок трубы, с которой работаете, в магазин. Поскольку в основном вам придется работать с размерами ½" (12 мм), ¾" (20 мм) и 1" (25 мм), то вы скоро научитесь различать эти диаметры.

Вы могли подумать, что введение метрической системы должно было бы все изменить. Но введение метрической системы просто предполагало заимствование технических стандартов относительно расхода воды, используемых в США, Канаде и Великобритании. После Второй мировой войны было гораздо проще переводить все в метрическую систему. С тех пор некоторые значения так и остаются в метрическом исчислении, но все равно используется единый стандарт.

Составляющие труб из жесткой меди обычно спаиваются между собой. Только на некоторых компонентах нарезается резьба, бо́льшая же часть из них паяется. Список необходимых инструментов для работы можно найти в главе 4 . Также не забудьте и о технике безопасности. Если вы паяете трубы у себя над головой, то вам нужен плотный головной убор. Капли расплавленного припоя могут попасть на открытую голову или руки.

Первое, что нужно сделать при монтаже медных труб – это выяснить длину отрезков. Каждый фитинг также занимает какое-то место, и вам нужно учесть это. На рис. 5.2 показано, как определить длину отрезка трубы между фитингами. Далее вам необходимо отрезать трубу этой длины. Не забудьте старую пословицу «Семь раз отмерь, один раз отрежь».

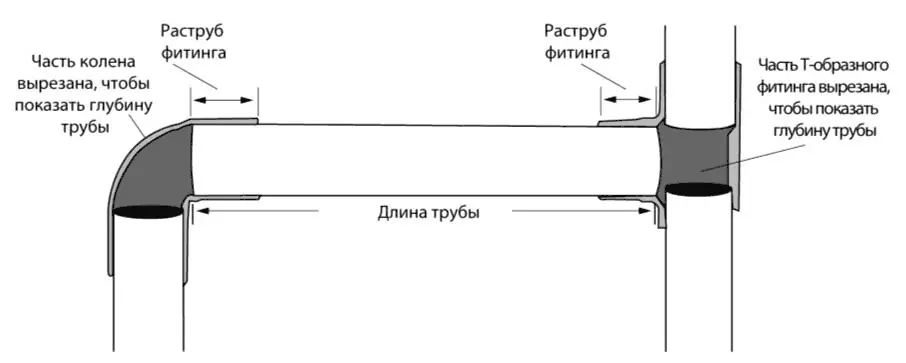

Рис. 5.2. Расчет длины медной трубы с учетом глубины обоих фитингов

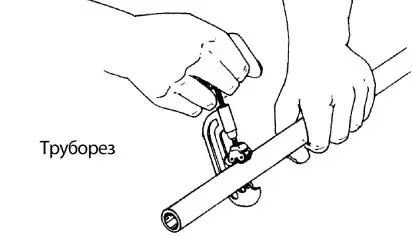

Рис. 5.3. Применение трубореза для резки медной трубы

Вы можете воспользоваться труборезом, показанным на рис. 5.3. Чтобы обеспечить оптимальный поток воды, не забудьте снять заусенцы с отверстия с помощью развертки, как это показано на рис. 5.4. Для резки медных труб можно использовать и ножовку по металлу. При применении трубы не забудьте зажать ее в трубные тиски или верстачные тиски, как изображено на рис. 5.5. Медные трубы также можно резать с помощью стусла (приспособление или подставка для резки труб) и ножовки по металлу, как это показано на рис. 5.6. Если вам нужно вырезать кусок уже установленной трубы (например, в месте протечки), то вам понадобится опора лишь с одной стороны.

Рис. 5.4. Используйте развертку на труборезе для удаления заусенцев на срезе трубы

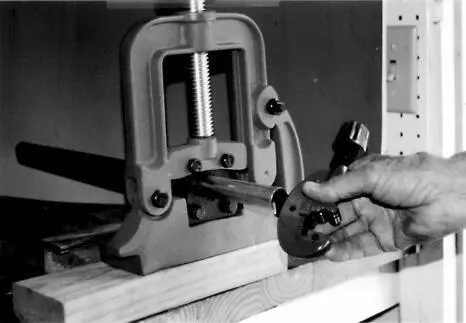

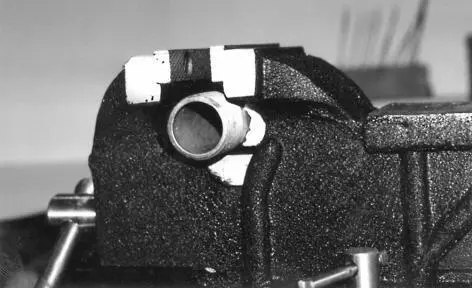

Рис. 5.5. У хороших верстачных тисков под обычными плоскими губками имеются губки для захвата труб

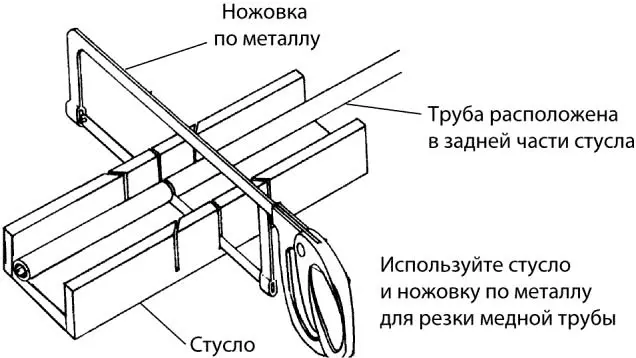

Рис. 5.6. Для резки медных труб могут применяться ножовка по металлу и стусло (приспособление для резки труб)

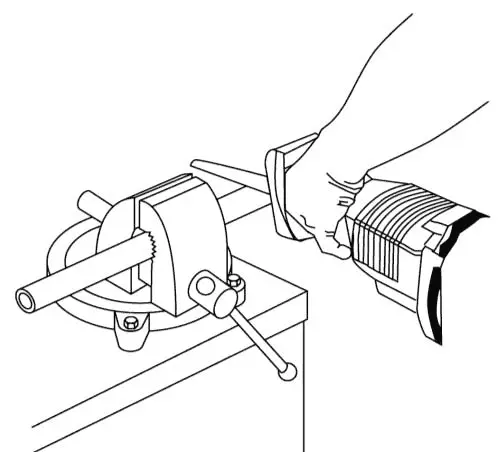

Рис. 5.7. С помощью сабельной пилы можно разрезать любую металлическую трубу. Для этого надо выполнить следующие действия:

1. Зафиксируйте трубу в трубных или верстачных тисках.

2. Используйте металлорежущие полотна.

3. Установите полотно на линию разреза трубы.

4. Крепко прижмите режущее основание полотна к трубе.

5. Включите пилу и выполните разрез

Рис. 5.8. Беспроводная сабельная пила – идеальный инструмент для резанья

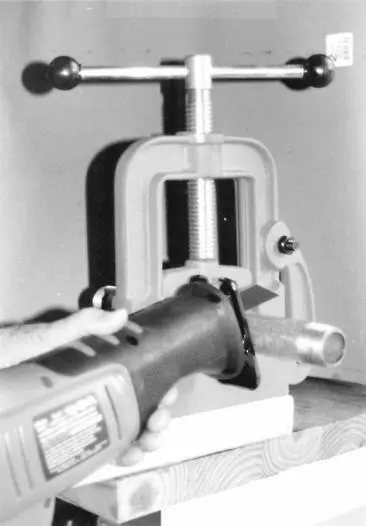

В труднодоступных местах хорошо применять мини-ножовку, изображенную внизу на рис. 5.1, а . Обычная ножовка пригодится вам для разрезания трубы в тисках. Один из авторов, однако, убедился, что идеальной пилой для труб является сабельная электропила (рис. 5.7). Этот автор предпочитает аккумуляторную сабельную пилу, изображенную на рис. 5.8. Шнуры и розетки не мешают работе, а металлическое режущее полотно пилы с мелким зубом позволяет сделать гладкий разрез. Аккумуляторная сабельная пила немного меньше своей обычной копии, что позволяет довольно легко ее переносить и работать в труднодоступных местах.

После того как вы отрезали кусок нужной длины, убедитесь, что ни снаружи, ни внутри трубы не осталось заусенцев (рис. 5.9). Затем проверьте длину. У вас в запасе должно остаться от 1/ 16" до 1/ 8" (от 1,5 до 3 мм).

Для более прочного соединения необходимо покрыть внешнюю поверхность трубы и внутреннюю поверхность фитинга очень тонким слоем припоя перед их соединением. Этот процесс называется лужением . Если наносимый слой толстый и бугристый, то вы не сможете соединить детали. Чтобы исправить это, нужно убрать избыток припоя салфеткой, пока он еще находится в расплавленном состоянии. После этого на трубе останется очень тонкий слой припоя.
