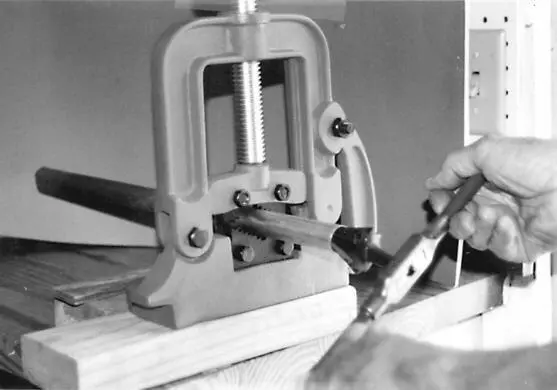

Рис. 5.9. Большая трубная развертка для снятия заусенцев применяется для труб большого диаметра. Для обработки внешней поверхности используется напильник

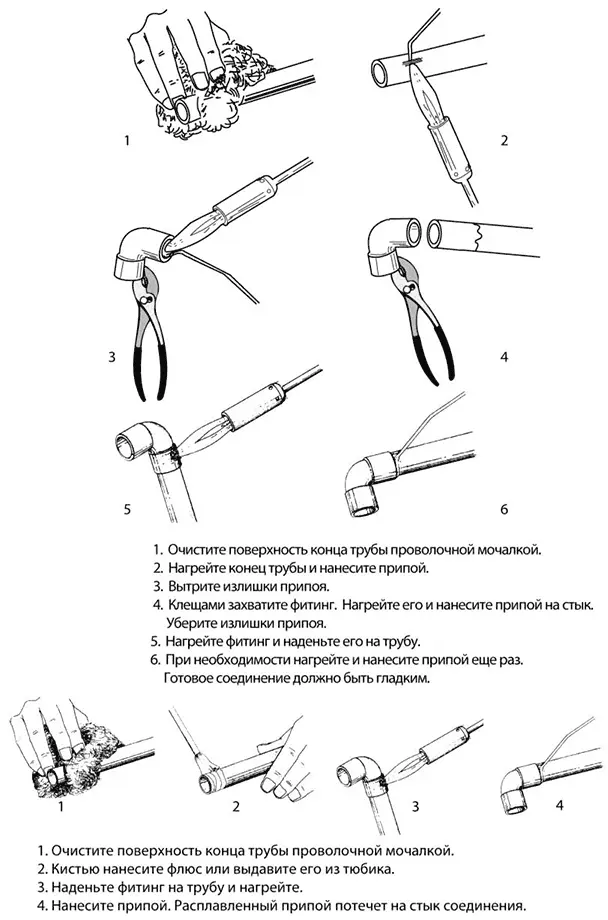

Рис. 5.10. Два метода пайки медных труб: соединение медных луженых труб ( а ); соединение без предварительного лужения ( б )

Возможно, самым удобным вариантом будет применение специальной смеси для пайки, содержащей измельченный в порошок припой в густом флюсе . Флюсом называется жидкость или паста, необходимая для очистки поверхности металла от окисла при пайке. Важно применять нужный тип флюса. Вместо лужения достаточно намазать обе детали флюсом перед сборкой. После сборки луженого или обработанного смесью соединения его необходимо нагреть, чтобы расплавить припой. При этом можно добавить еще припоя, как это показано на рис. 5.10.

Медные трубы можно также паять, не применяя лужение. Паяные соединения просто покрываются флюсом и собираются. Припой добавляется снаружи и стекает в место соединения. Это простейший метод, который хорошо работает.

Лужение – это лучший способ подготовить соединение к пайке, однако для его использования требуется опыт и навыки. Когда вы беретесь за новую работу, неплохо было бы потренироваться на коротких отрезках труб перед тем, как взяться за настоящие.

Трубы в старых сантехнических системах паялись с использованием обычного припоя, который представляет собой соединение свинца и олова. Однако свинец – это токсичное вещество и в некоторых случаях может привести к отравлению. Для того чтобы предотвратить отравление свинцом, в настоящее время применяется бессвинцовый припой.

Оба вида припоя легко купить в строительных магазинах. Использовать можно любой припой, но выбранному припою должен соответствовать подходящий флюс.

Как было сказано ранее, гибкие (или мягкие) медные трубы продаются в бухтах различной длины. Поскольку материал очень мягкий, то вы можете вручную выгнуть плавные дуги из труб. Но не пытайтесь согнуть трубу под острым углом вручную. Она обязательно сомнется, что уменьшит подачу воды. Для острых углов используйте трубогибы.

Сначала рассчитайте метраж, который вам необходим. Затем приобретите бухту, которая будет на несколько футов длиннее (1 фут = 30,48 см), чем вам нужно, на всякий случай. Также было бы неплохо слегка согнуть трубу в нескольких местах, чтобы в трубопроводе оставался некоторый резерв. Таким образом вы предусмотрите запас для расширения и сжатия его, а также запас для возможных изменений. Далее выполните необходимые изгибы трубы, используя какой-либо тип трубогиба. В главе 4 вы можете найти некоторые идеи по этому поводу. На рис. 5.11 показано применение нескольких инструментов для гибки труб.

а

б

в

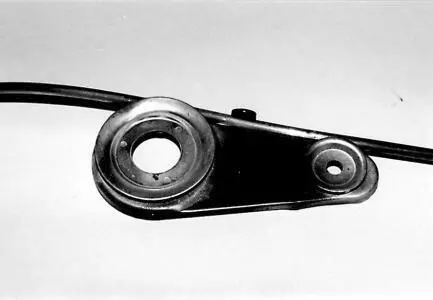

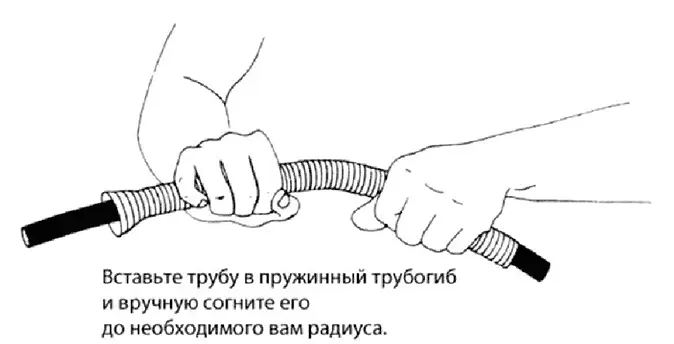

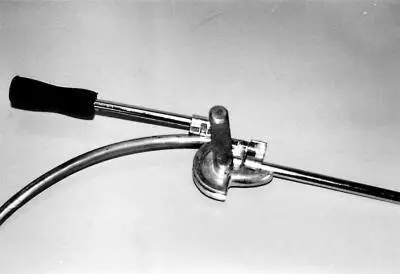

Рис. 5.11. Способы гибки мягких медных труб: гибка с помощью трубогиба для гибких труб ( а ); рычажного трубогиба ( б ); пружинного трубогиба ( в )

Для гибких медных труб не требуется большого количества фитингов. Вы просто огибаете трубами углы по пути от источника к сантехническому прибору. Фитинги вам будут нужны только с двух сторон трубы. Тем не менее имеются фитинги, например Т-образные, которые нужны в случаях, когда ваша труба не проходит напрямую из одного места в другое.

Для резки гибких труб, так же как и для резки жестких медных труб, лучше всего использовать труборез (см. рис. 5.3). Следует убрать заусенцы с отверстия либо специальным разверточным инструментом, либо остроконечным лезвием на труборезе (см. рис. 5.4).

Для работы с мягкими медными трубами применяются два типа фитингов. Первый – это компрессионный фитинг, изображенный на рис. 5.12. Для установки фитинга наденьте на конец трубы стяжную гайку и уплотнительное кольцо.

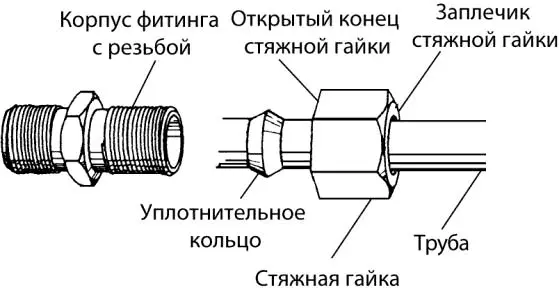

Рис. 5.12. Компрессионный фитинг

Затем вставьте конец трубы в корпус фитинга с резьбой, надвиньте уплотнительное кольцо и гайку на фитинг и затяните. Под действием туго затянутой гайки уплотнительное кольцо деформируется, тем самым создавая герметичное уплотнение. Чтобы выполнить уплотнение резьбового соединения, можно использовать тефлоновую ленту или проверенную пасту. Но помните, что паста, предназначенная для резьбовых соединений оцинкованных труб, может не подходить для применения с латунными, медными или пластиковыми трубами.

Иногда вам может встретиться фитинг с разрезным уплотнительным кольцом. То есть кольцо в таких фитингах разрезано намеренно и не является цельной деталью. Никогда не используйте такой фитинг для водопроводных систем под давлением. Они были созданы для использования в системах природного газа, где нормальное давление составляет лишь 4–6 фунтов/дюйм2 (0,28—0,42 кг/см2), а не 50–80 (3,5–5,6 кг/см2), как в водопроводных системах.

Второй тип фитинга с развальцовкой трубы многие считают более надежным, чем компрессионный. Его конструкция немного сложнее, и требует применения специальных инструментов. На рис. 5.13 показано, как установить такой фитинг.

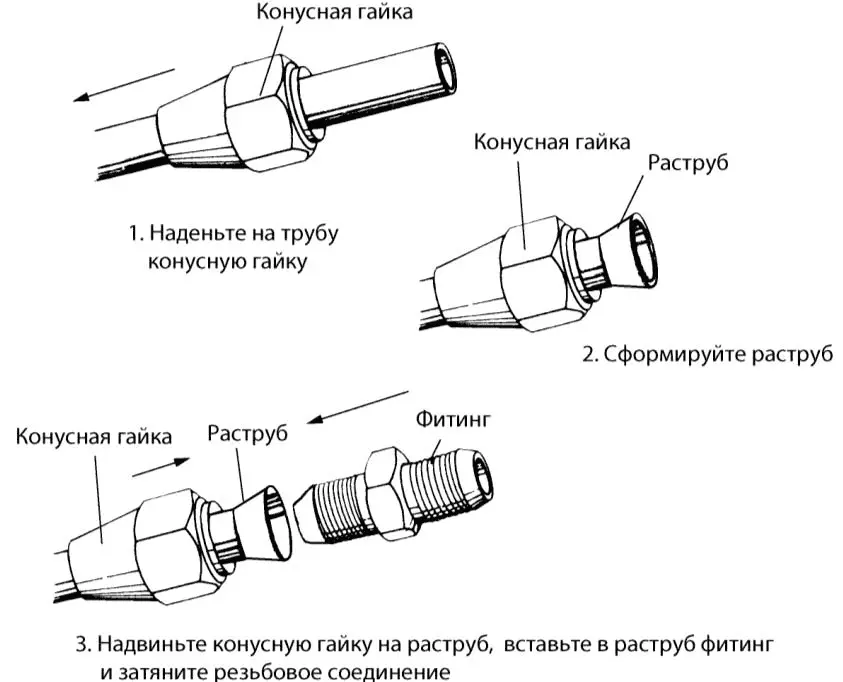

Рис. 5.13. Установка фитинга с развальцовкой

Для установки фитинга с развальцовкой вам необходим фитинг и инструмент для развальцовки, как это показано на рис. 5.14. Сначала наденьте конусную гайку на трубу, причем расширенная ее часть должна быть обращена к стыку. Затем вставьте трубу между двумя половинками инструмента для развальцовки и закрепите ее на месте с помощью гаек-барашков. Далее расположите толкатель непосредственно над отверстием трубы и сильно затяните винт инструмента для развальцовки. В результате толкатель расширит отверстие трубы таким образом, что оно совпадет со скосами конусной гайки и фитинга.

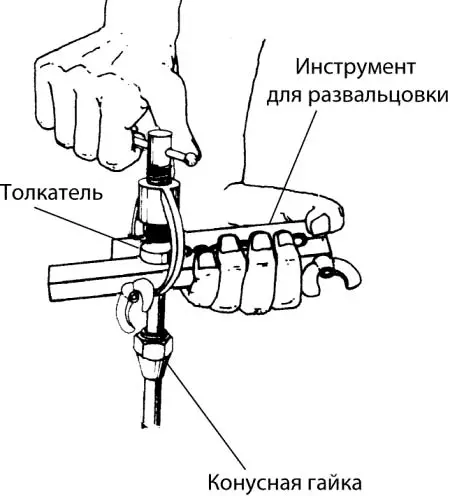

Рис. 5.14. Применение инструмента для развальцовки
