Рекс Миллер - Современный квартирный сантехник

Когда вам требуется заменить гнутую секцию гибкой медной трубы, воспользуйтесь простым способом. Определить точное расстояние от одной точки до другой и оставить запас на случай искривления трубы достаточно сложно. Вместо этого вначале сделайте изгиб и оставьте запас трубы с каждой стороны изгиба. После этого вы можете установить новый отрезок трубы с изгибом рядом со старым, как это показано на рис. 5.15, и отрезать куски там, где необходимо.

Если вдруг вам придется подсоединить мягкую медную трубу к жесткой трубе, то воспользуйтесь специальным инструментом под названием пуансон, который надо вставить в отверстие мягкой медной трубы и вбить его туда. В результате чего получается раструб или встроенный фитинг для жесткой медной трубы (рис. 5.16). Обе трубы соединяют между собой и затем паяют.

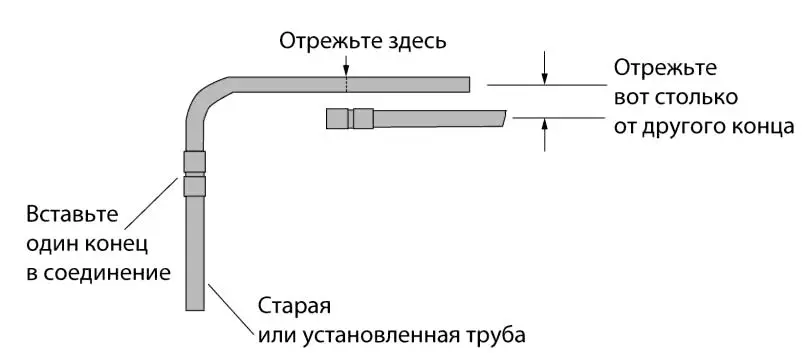

Рис. 5.15. Простой способ монтажа изгиба трубы

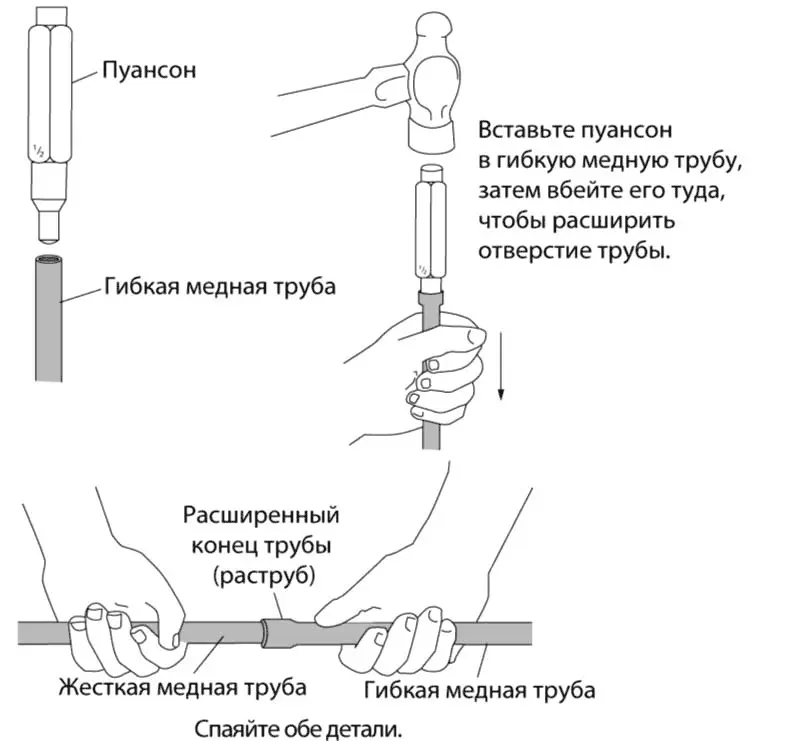

Рис. 5.16. Использование специальных пуансонов для выполнения соединения гибких медных труб с жесткими

Существуют три самых распространенных типа пластиковых труб (не гибких) – это трубы из ПВХ (PVC), ХПВХ (CPVC) и АБС (ABS). Из предыдущих глав вы, наверное, помните, что трубы из акрилонитрил-бутадиен-стирола (АБС) используются лишь в системах сливных, канализационных и вентиляционных труб. Для них требуются соответствующие фитинги из АБС и специальный клей. Инструменты в данном случае следует использовать такие же, как и при работе с трубами из ПВХ и ХПВХ. Клей для пластиковых труб в действительности является растворителем, а их склеивание – сплавлением.

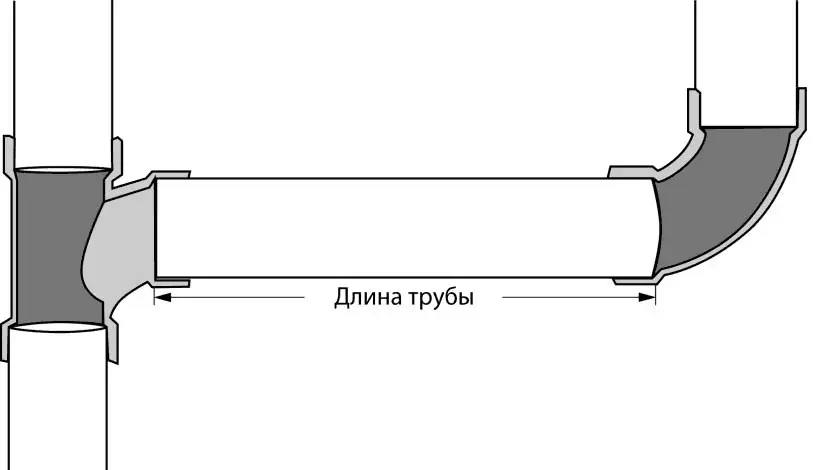

Рис. 5.17. Чтобы отрезать пластиковую трубу нужной длины, оставьте необходимые допуски для того, чтобы прочно закрепить трубу в фитингах

Для начала, конечно же, вам следует измерить каждый отрезок труб. На рис. 5.17 показано, какие допуски вы должны оставить на стыки и фитинги. Далее, вы можете отрезать пластиковую трубу с помощью трубореза или обычной пилы по дереву, как это показано на рис. 5.18. После этого, следуя рис. 5.19, удалите заусенцы.

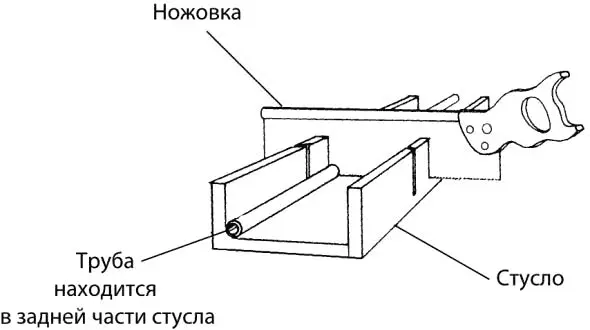

Рис. 5.18. Для резки пластиковых труб воспользуйтесь ножовкой и стуслом

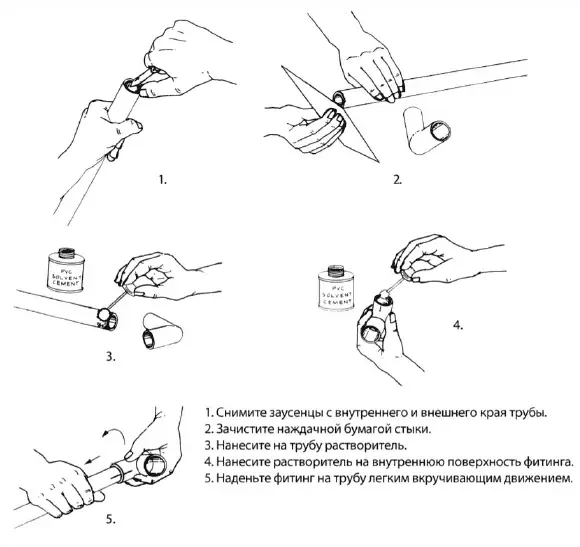

Рис. 5.19. Соединение пластиковых труб

Для соединения трубы с фитингом просто покройте внутреннюю поверхность фитинга и внешнюю поверхность трубы растворителем. Наносите растворитель кисточкой, закрепленной на крышке, как это показано на рис. 5.19. Затем легким вкручивающим движением вставьте одну деталь в другую, как изображено на рисунке.

Если вам необходимо точно совместить детали, следует соединить их сначала без нанесения растворителя. Затем сделайте на них отметки в виде линий, как это показано на рис. 5.20. Далее разъедините их, намажьте растворителем и вновь соберите соединение, совмещая отметки на деталях.

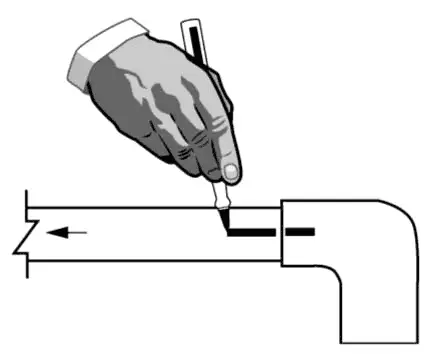

Рис. 5.20. Чтобы точно выровнять детали соединения, соберите его сначала без применения растворителя. Нанесите на каждую деталь отметку, как это показано на рисунке. Затем разъедините их, нанесите растворитель и снова состыкуйте согласно нанесенным отметкам

Для работы с гибкими пластиковыми трубами, например из полиэтилена или полибутилена, используются специальные фитинги со штуцерным профилем (см. рис. 3.17). Оставьте допуски на выступающий поясок фитинга, но выступ находится скорее снаружи гибкой трубы, чем внутри.

Гибкие пластиковые трубы легко режутся специальным резаком для пластиковых труб или обычными инструментами по дереву. Трубы из ПЭ и ПБ не совсем мягкие, поэтому их можно закрепить в трубных тисках или трубных захватах верстачных тисков. Не следует слишком затягивать трубы в тисках, просто зажмите их, чтобы они достаточно крепко удерживались.

Фитинги можно вставлять в отверстия труб вручную, но вам для этого потребуется некоторая физическая сила. Особенно при работе с фитингами больших диаметров. Можно смочить фитинг и воспользоваться деревянным бруском и молотком, как это показано на рис. 5.21. Не следует очень сильно ударять по бруску. Закрепляя трубу в тисках или удерживая ее в своей руке, оставьте допуски на длину фитинга. Следует учитывать, что чрезмерные усилия при работе с трубой могут деформировать ее и привести к протечкам. Аккуратная и неспешная работа лучше применения силы.

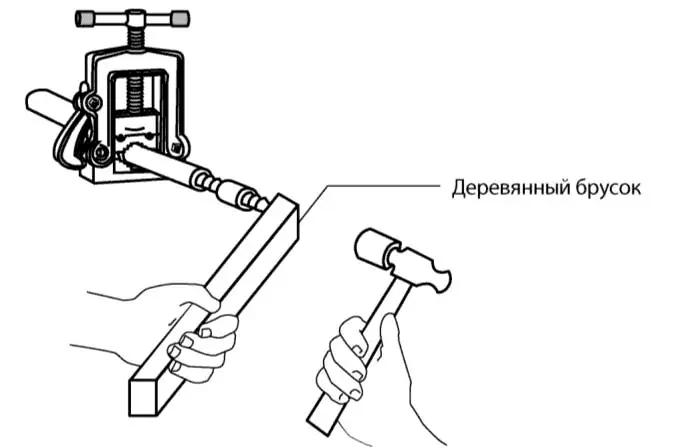

Рис. 5.21. Вставляйте плохо поддающиеся фитинги со штуцерным профилем в гибкие пластиковые трубы путем их легкого вколачивания. Для защиты фитинга от ударов используйте деревянный брусок

Оцинкованные трубы используются с оцинкованными фитингами. Первым этапом сборки является измерение необходимой вам длины труб, с учетом допусков на резьбу для каждого фитинга (рис. 5.22).

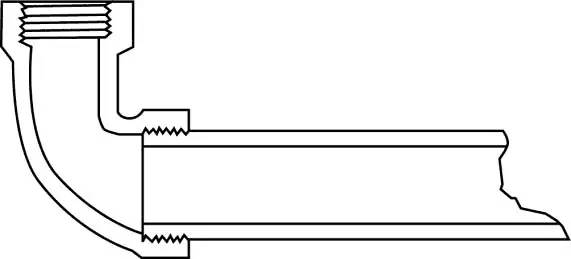

Рис. 5.22. Оцинкованные трубы следует резать с учетом допусков на резьбу для каждого фитинга. Рекомендуется оставлять минимальный допуск из расчета четыре-пять витков резьбы

Далее вам следует выбрать патрубки нужной длины из имеющегося ассортимента. Учитывайте, что вы можете соединить два патрубка, например, длиной 4" (100 мм) и 3" дюйма (75 мм) и получить один 7-дюймовый (175 мм) патрубок. Если же вам требуется патрубок меньшей длины, то вы должны отрезать его от имеющегося патрубка и нарезать резьбу с одного конца. Отрезать трубу можно с помощью трубореза, как показано на рис. 5.23, сабельной пилой или ножовкой по металлу. Никогда не забывайте срезать заусенцы с внутренней и наружной поверхности трубы, как это показано на рис. 5.24.

Для того чтобы нарезать резьбу на конце трубы, необходимо крепко зажать ее в трубных тисках или верстачных тисках с трубными губками (рис. 5.25). Далее вам следует выбрать подходящую плашку для нарезания резьбы (рис. 5.26) и установить ее в клупп, как показано на рис. 5.27. На плашке имеются заостренные скошенные зубья. Это дает вам возможность направить плашку на трубу и начать с неглубоких разрезов. Как только плашка продвинется в глубь трубы, внутренние зубья довершают резку трубы. Для этого требуется некоторая физическая сила.
