Татьяна Дорошенко - Изделия из керамики

Синий цвет: оксид кобальта (1–3 %), гидрат оксида кобальта (1–3 %), углекислый кобальт (1–4 %), фосфорно-кислый кобальт (2–6 %).

Серо-голубой цвет: оксид никеля (1–4 %), оксид кобальта (0,5–2 %).

Зеленый цвет: оксид хрома (0,3–3 %) в смеси с кобальтовыми (0,1–0,5 %) или медными (0,2–0,5 %) соединениями.

Бирюзовый цвет: оксид меди (2–8 %).

Желтый цвет: оксид железа (1–3 %) с добавлением рутила (1–3 %) или оксид сурьмы (2–8 %).

Коричневый цвет: оксид железа (3—10 %) или перекись марганца (5—10 %).

Черный цвет: смесь оксидов железа (4–8 %), марганца (2–5 %), хрома (около 1 %) и кобальта (1–2 %).

Оксиды перед добавлением в ангобы и глазури нужно прокалить в муфельной печи, нагретой до 600–800 °C, и тщательно растереть до дисперсного состояния.

Помимо указанных материалов, при окраске белых ангобов применяют железистые легкоплавкие глины. Они дают цвета от светло-терракотового до почти черного. Широкий диапазон процентного содержания компонентов указан здесь в связи с разнообразием оттенков, которые можно получить от соединения тех или иных количеств исходных материалов.

Коричневый цвет: глина красножгущаяся (50–70 %), песок кварцевый (5—20 %), глина высокопластичная (до 30 %).

Черный цвет: глина красножгущаяся (40–60 %), песок кварцевый (до 10 %), глина высокопластичная (20–35 %), перекись марганца (4–6 %), оксид железа (5–8 %).

Кроме названных выше, существуют фриттовые ангобы – они имеют в своем составе легкоплавкие материалы. Такие ангобы при обжиге сильно спекаются и приобретают довольно красивую глянцевую фактуру. Они дают следующие цвета:

– черный: глина пластичная (25–40 %), оксид железа (20–25 %), перекись марганца (2–5 %), бой стекла (30–40 %).

– светлый: глина беложгущаяся (70–90 %), бой стекла (10–30 %).

Белый цвет ангоба можно еще изменить гуашевыми красками. Гуашь кобальт добавляют, если хотят получить голубой, окись хрома дает зеленый.

Эти краски при обжиге хорошо сохраняют первоначальный цвет.

Очень оригинальной и привлекательной техникой росписи ангобами по глине является фляндровка, довольно широко применяемая у нас в Украине. Этот метод заключается в следующем: изделие устанавливают на вращающуюся подставку и с помощью кисточки наносят концентрические пояса из цветных ангобов. Тонко заточенной палочкой или спичкой проводят через все пояса вертикальные, ритмично чередующиеся линии. Ангоб тянется за острием и образует зигзагообразные линии, расположенные симметрично по всей поверхности изделия.

Керамические изделия, расписанные ангобами, обжигают при температуре 700–800 °C. При этом надо учитывать, что открытое пламя и дым могут исказить цвет ангобов. Чтобы такого не произошло, изделие следует поместить в закрывающуюся металлическую коробку и т. п. При обжиге в электрической муфельной печи эти предосторожности не нужны.

Нередко изделия расписывают растворами солей тяжелых металлов по сырой, необожженной глине. Поскольку растворы солей бесцветны, к ним добавляют анилиновый краситель, чернила и т. п. Во время обжига краски выгорают, и проявляется цвет соли.

Расписывать можно азотистыми солями металлов – при обжиге они не выделяют токсичных газов. Сернистые, хлористые и йодистые соединения в процессе обжига выделяют пары, которые в больших концентрациях очень вредны. Работать с ними не рекомендуем и рассматривать их не будем.

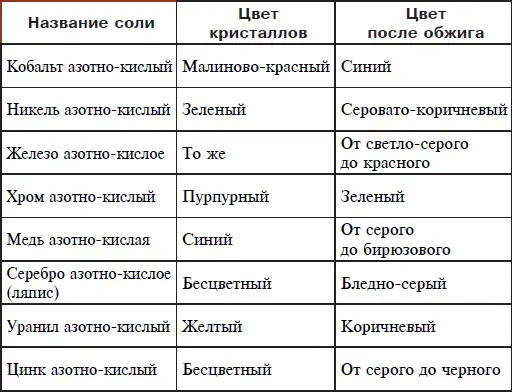

Азотно-кислые соли хорошо растворяются в воде и дают после обжига чистые тона. В таблице приведены данные о некоторых из них.

Расписывают изделия обычно насыщенными растворами солей. Поскольку такой раствор содержит постоянное количество соли, приготовить его можно без взвешивания компонентов. Прежде чем использовать, испытайте раствор на действие высоких температур. На сухую глиняную пластинку нанесите мазки растворов солей, сначала насыщенных, а потом разбавленных водой в соотношении 1:2; 1:4; 1:6; 1:8; 1:10; 1:15; 1:20. Пронумеруйте и опишите все пробы. Пластинку прокалите в муфельной печи при 700–800 °C.

Во время обжига одни цвета выгорят, другие изменятся, третьи приобретут сочность и блеск.

Для хорошей вязкости раствора соли в него вводят 10–15 % декстрина, а чтобы повысить интенсивность цвета, добавляют соду. Однако делать это нужно очень осторожно: избыток щелочи может вызвать пятна. Соду разводят водой в тех же соотношениях, что и соль, затем растворы смешивают.

Расписанное изделие обжигают, покрывают глазурью и обжигают вторично.

Поскольку не всегда есть все компоненты для приготовления ангобов, можно использовать только разноцветные глины. Такую глиняную краску (ангоб) готовят из однородной глины. В месторождениях всегда есть глина нескольких оттенков. Отобрав такие цветные глины из одного источника, можно приготовить ангобы и использовать их для росписи на изделиях из глины этого же происхождения.

На практике применяют и другие глины, но обязательно нужно следить за тем, чтобы ангоб не трескался при высыхании и не осыпался после обжига.

Если приготовить ангоб не на воде, а на настое табака, то происходит интересное явление: капли ангоба, нанесенные на края высокого изделия, стекая вниз, расходятся и превращаются в фантастический рисунок.

Ангобом можно заполнять процарапанные острыми инструментами рельефы, которые потом слегка зачищаются.

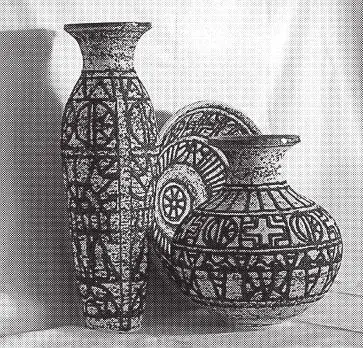

При использовании техники «сграффито» изделие полностью покрывают ангобом или наносят его широкой полосой. После подсыхания легко нанесите карандашом какой-нибудь орнамент или рисунок, а затем по этим линиям процарапайте ангоб до основы черепка вязальной спицей. Это и будет сграффито (рис. 69).

Рис. 69.

Техника полива ангобами под имитацию мрамора состоит в том, что на глиняное изделие выливают 2–3 капли ангобов разного цвета. Причем капли можно перемешивать с небольшим наплывом одна на другую, легко наклоняя изделие в разные стороны сразу после выливания, чтобы ангобный шликер не просочился в массу. Здесь можно воспользоваться большой кисточкой или щеткой.

Резерваж – способ, основанный на нанесении воскового или жирового слоя по намеченному на изделии рисунку перед его глазурованием. В пчелиный воск добавляют скипидар и нагревают до растворения. С помощью кисточки накладывают состав на места, не подлежащие декорированию, которые необходимо защитить от краски. Для окрашивания не покрытых воском мест используют водные суспензии окислов, ангобы и т. д. Сухой черепок довольно хорошо впитывает краски, и они не стекают вниз. Если использовать сильно разведенную краску на тонком черепке, то изделие может треснуть.
