Татьяна Дорошенко - Изделия из керамики

При конечной температуре обжига тоже надо сделать выдержку: для обычного утильного обжига – в течение 1–2 часов, а иногда и значительно больше. Далее наступает период охлаждения. Делают это очень медленно, чтобы избежать образования трещин на изделии. Это необходимо также для продления долговечности печи: лучше всего разгружать ее при температуре изделий 50–60 °C.

Определить температуру в печи можно при помощи различных приборов. Но не все могут их приобрести. Поэтому приблизительно определить температуру в печи можно визуально по цвету нагретых ее стенок и самих изделий.

Темно-красный – 600–700 °C.

Начало вишневого – 800 °C.

Вишнево-красный – 900 °C.

Ярко-вишневый – 1000 °C.

Темно-оранжевый – 1100 °C.

Светло-оранжевый – 1200 °C.

Начало белого – 1300 °C.

Белый – 1400 °C.

По мере накопления опыта вы научитесь точно определять температуру обжига по времени. В этом случае необходимо вести записи, наблюдения и буквально после третьего обжига знать состояние керамики в печи в тот или иной период.

Температуру в печи определяют также с помощью конусных пироскопов – пирамидок из специальных керамических масс, на каждой из которых проставлен номер. Например, пироскоп с номером 90 соответствует температуре 900 °C, то есть к каждому номеру необходимо добавить ноль. Выставляют пироскопы в печи напротив смотрового окошка на сырую глиняную подставку, закрепляя снизу, чтобы при высыхании они не свалились. Не следует пироскопы приближать к изделиям, поскольку при расплавлении те могут повредить их. Пироскопы фиксируют только конечную температуру. Печь нужно выключить, когда верхняя часть конуса коснется подставки.

Очень точно определяют температуру при помощи термопар. Они выпускаются разного вида: ПП (платино-платинородий), ХА (хромель-алюмель), ХК (хромель-капель) и др. Термопарой хромель-капель можно измерять температуру до 600 °C при длительной работе и до 800–900 °C с точностью 1–2 °C – при кратковременной. Платино-платинородиевой термопарой измеряют температуру до 1600 °C.

Такие термопары можно изготовить самому. Чтобы избежать замыкания двух проводов, один из них или оба изолируют керамическими трубочками (желательно фарфоровыми), что защищает термопару от огня.

Во время обжига можно создать разную газовую среду (атмосферу). Она бывает окислительной, нейтральной и восстановительного огня, что регулируется поступлением воздуха (кислорода) в печь.

В зависимости от состояния газовой среды в печи заметно изменяются свойства черепка и его конечный внешний вид. Если обеспечить в печи хороший доступ воздуха, когда его достаточно для полного сгорания топлива и еще остается, то такой обжиг называется окислительным.

При обжиге в атмосфере восстановительного огня в печи поддерживается настолько мизерное количество воздуха, какое только можно создать, но чтобы при этом не возникло очень сильного коптения (неполного сгорания).

Очень красивыми делают керамические изделия глазури восстановительного огня: при обжиге на поверхности образуется металлический блеск. Чем это достигается? Вначале обжиг идет обычным путем, но при температуре печи около 600 °C, когда глазурь на черепке уже неподвижна, доступ воздуха в печь перекрывается, в топку вводят лучину, нефть, ветошь. В печи создается восстановительная среда, огонь удаляет кислород и окиси металла. Если начать восстановление, когда глазурь еще находится в жидком состоянии, то углерод может вплавиться в глазурь, отчего она станет матовой, серо-черной. Если же восстановительный огонь образовать после затвердения глазури, то восстановления не произойдет, изделие только покроется копотью. Процесс восстановления длится от двух до шести часов. Изделия вынимают из печи только после их остывания, иначе металлизация может прекратиться. Глазури, которые придают керамическим изделиям металлический блеск, всегда легкоплавкие – в их состав входят соединения легко восстанавливающегося свинца. Но надо иметь в виду, что свинец может восстановиться раньше, чем нужный металл. Это испортит глазурь, она приобретет металлический темно-серый цвет, а не покроется переливами радуги. Хотите получить красивые оттенки глазури? Рекомендуется наносить ее на белые эмали. Основой глазурей восстановительного огня являются следующие флюсы (в процентах):

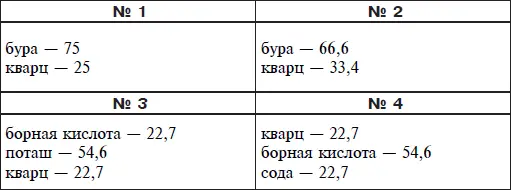

Компоненты флюса сплавляют, потом тонко размалывают. Ниже приводим рецептуру некоторых глазурей восстановительного огня (в процентах).

Глазурь № 1. Окрашивает в зеленый, синий, серый, фиолетовый, красный тона: флюс № 1 – 98,2, окись меди – 1,8.

Глазурь № 2. Наносят на черепок для получения оранжево-перламутрового оттенка: флюс № 2 – 97, азотно-кислое серебро – 1,9, окись висмута – 1,1.

Глазурь № 3. Создает цвет меди, фиолетовый: флюс № 3 или № 4 – 99,1, медный купорос – 0,9.

Глазурь № 4. Образует золотистый с ярким блеском цвет: флюс № 3 или № 4 – 98,8, медный купорос – 0,9, азотно-кислое серебро – 0,3.

Наверное, всем доводилось видеть черную керамику с матовой поверхностью, а часто и с металлическим блеском. Такой черный цвет с металлическим отливом можно получить при помощи лощения и задымления.

Лощение – особый прием декорирования, который заключается в первичном полировании поверхности керамического изделия или его отдельных частей каким-либо гладким предметом – деревянной циклей, стальной ложкой, камнем-голышом и другими предметами. Результатом такой обработки является удаление с поверхности предмета всех отпечатков и неровностей. Изделие приобретает особый блеск, который усиливается после обжига. Кроме того, при лощении верхний слой глины уплотняется, и, таким образом, творение ваших рук становится более прочным и влагонепроницаемым.

Лощение начинают после того, как глина подсохнет до кожетвердого состояния. Выполнять работу нужно быстро, пока глина полностью не высохла. Если изделие имеет рельеф, то лощение производится, как правило, лишь на его выступающих частях. Еще более высокую прочность и красоту лощеная поверхность приобретает после так называемого задымления (см. вкладку, фото 22).

Это достигается полным закрытием печи в конце обжига, а в муфельных электрических печах – при помощи металлических коробок-капсулей, в которые перед загрузкой керамики кладут кусочек дерева с таким расчетом, чтобы он тлел в течение всего обжига и охлаждения. Печь закрывают дверками с металлической трубкой для отведения дыма. Помещение должно хорошо вентилироваться.
