Т-образное соединение деревянных деталей с прямой накладкой представляет собой один из наиболее прочных и надежных способов фиксации. Дополнительно усилить его можно лишь, воспользовавшись специальным клеем.

Применение гвоздей в данном случае недопустимо, поскольку велика вероятность повреждения ступеней накладки.

Врубка в лапу – данный тип соединения деревянных деталей обычно используют при строительстве колодцев, а также душей и туалетов. Такое крепление является наиболее прочным, лишь в некоторых случаях требуется дополнительное усиление его накладками.

Выполняют подобное крепление так. Прежде всего нужно обтесать бревно с одного конца так, чтобы получить куб. Далее стороны последнего следует разделить на восемь равных частей. Работая с торцевой стороны, нужно обтесать куб таким образом, чтобы получить трапецию, одно основание которой было бы равно 4 частям, а второе – 6 частям. Движения при этом следует направлять вдоль волокон древесины. Полученная лапа должна иметь трапециевидную форму и сужаться в направлении к середине бревна. В результате получается сруб (рис. 39).

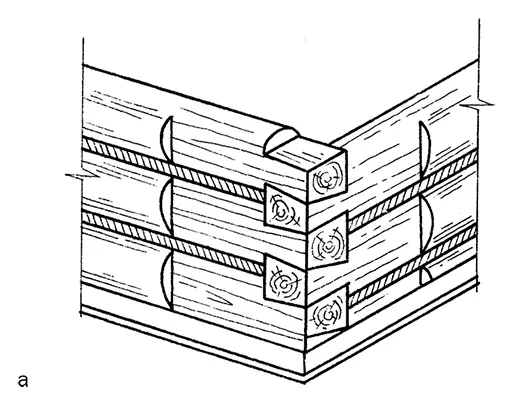

Рис. 39. Врубка в лапу: а – схема соединения

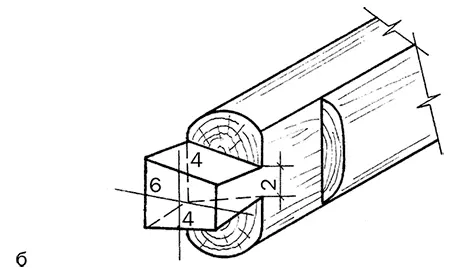

Рис. 39 (продолжение). Врубка в лапу: б – вырубка лапы

Внешними стенами для душа и туалета из древесины чаще всего служат срубы. Для их возведения рекомендуется выбрать хвойные породы деревьев: ель или сосну. Такая древесина включает смолы, которые предохраняют ее от пересыхания и воздействия влаги.

При устройстве внешних стен прежде всего необходимо подготовить бревна. Для этого выполняют прием врубка в лапу или угловая врубка. Однако уложенные после такой обработки бревна не позволят создать прочную и устойчивую конструкцию. Следовательно, нужно дополнительно укрепить ее. С этими целями рекомендуется устраивать венец, составленный из четырех бревен.

Поверх фундамента кладут окладной венец, собранный из тяжелых дубовых бревен. Для того чтобы такой венец был надежным, его нужно обтесать с обратной, нижней, стороны, затем выложить гидроизолирующим слоем – толем или рубероидом, после чего необходимо положить доски, обработанные битумом, постелить стекловату, войлок или паклю, предварительно пропитанную смолой. Только после этого кладут бревна, постепенно выстраивая стену.

Для того чтобы добиться надежного соединения венцов, следует с нижней стороны каждого бревна сделать паз полукруглой формы. По завершении возведения стены образовавшиеся между ними щели необходимо заделать мхом или паклей, ранее обработанной смолой. Мох и пакля в данном случае будут служить еще и в качестве теплоизоляции.

В целях укрепления душа и туалета, сделанных из бревен, рекомендуется использовать нагели. Их следует располагать в шахматном порядке с интервалом в 150–200 мм (рис. 40).

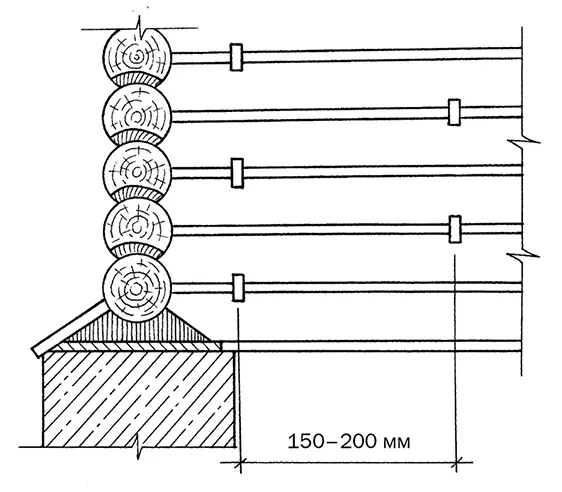

Рис. 40. Установка нагелей в срубе

После завершения возведения сруба следует положить дополнительные 1–2 ряда бревен, покрыть их слоем рубероида и досками.

В процессе укладки бревен сруба душа или туалета следует оставлять проемы для установки в дальнейшем дверных и оконных блоков. Опытные мастера советуют делать их несколько большего размера вследствие того, что после усадки сооружения они станут меньше. На время усадки проемы можно заделать ветошью, стекловатой или заколотить досками.

По истечении срока усадки нужно повторить заделку щелей, образовавшихся между отдельными бревнами. Паклей или мхом нужно заполнить пустоты как с внутренней, так и с внешней стороны сруба. Далее необходимо устроить на окладном венце водоотвод. Лучше всего с этими целями применить листы оцинкованного железа.

Для возведения внутренних стен душа обычно применяют доски, имеющие большую толщину, или брусья. Внутренние стены ставят одновременно с выполнением сруба. Делают это так. После завершения кладки венца следует отметить местоположение точек пересечения внутренних и наружных стен.

По окончании укладки второго венца в бревнах нужно проделать т-образные пазы, необходимые для соединения сруба с перегородкой, а на каждой стороне брусьев нужно сделать т-образные шипы. В дальнейшем при сборке сруба т-образную посадку (рис. 41) следует выполнять с интервалом через один венец. Способ крепления внутренних стен между собой аналогичен соединению бревен венца.

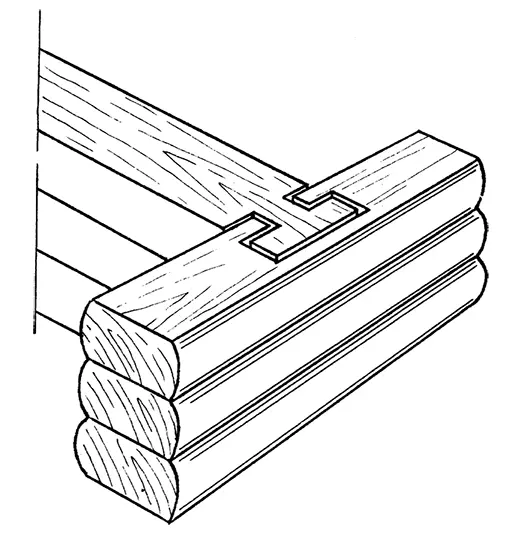

Рис. 41. Укладка внутренних стен

Внутренние перегородки используют для того, чтобы разделить пространство душа на несколько отдельных помещений. Они бывают нескольких видов: тройные, двойные и одинарные; без звукоизоляции и с таковой.

Тройные перегородки. Подобные перегородки устраивают в том случае, если необходимо добиться высокой степени тепло– и звукоизоляции. Для их возведения следует изготовить рамы большой ширины, что позволило бы прикрепить к ним не только прокладку, но также и доски.

Доски устанавливают в горизонтальном положении внутри деревянной рамы, после чего их покрывают 2 слоями прокладки и маскируют досками или щитом. В качестве звукоизолирующих материалов рекомендуется использовать рубероид, картон, толь, стекловолокно, стекловату или стеклоблоки. В верхней и нижней части готовой конструкции крепят плинтусы.

Двойные перегородки. Их устраивают из досок большой ширины или щитов. В качестве щитов можно воспользоваться листами ДВП, ДСП, фанеры или гипсокартона.

Для выполнения перегородки доски или щиты фиксируют к раме с внешней ее стороны. Таким образом, внутри нее образуется пустое пространство, которое в целях снижения тепло– и звукопроводности следует выложить толем, картоном, стекловатой или рубероидом.

Одинарные перегородки. Для устройства таких перегородок используют нестроганые доски незначительной толщины и большой ширины. Их крепят 4–5 гвоздями к деревянной раме, которую, в свою очередь, фиксируют к перекрытию и подполью. Для придания конструкции особой прочности и устойчивости доски нужно соединять между собой на вставную рейку или на шип.
