При использовании второго способа примыка ющие углы в каждом уложенном выше листе следует срезать (рис. 44), при этом листы перекрывают друг друга на 1 волну, так же как и в предыдущем случае. Однако нужно отметить, что данный способ является более трудоемким (рис. 45).

Обычно шифер укладывают справа налево и снизу вверх. Но в зависимости от направления преоблада ющих ветров укладка может осуществляться как слева направо.

Листы могут перекрываться не только на 1, но и на 2–3 волны. В этом случае необходимо обеспечить плотное их прилегание, чтобы не допустить появление зазоров, в которые при эксплуатации возможно затекание воды. С этой же целью примыкание листов к скатам должно быть максимальным.

К первому способу прибегают в том случае, если скат узкий по уклону, но длинный в поперечном направлении, а ко второму – если скат широкий по уклону и короткий в поперечном направлении.

В качестве крепежа используют гвозди или шурупы, вбивая их через 1–1,5 м. Для фиксации карнизных и фронтонных листов используют 2 гвоздя (шурупа), а для рядовых – 1.

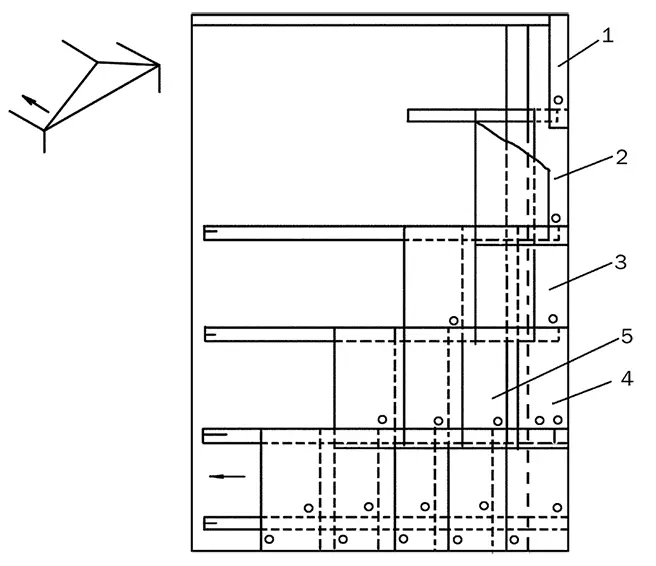

Рис. 43. Выполнение покрытия скатов шифером со смещением на 1 волну: 1 – лист с 2 волнами; 2 – лист с 3 волнами; 3 – лист с 4 волнами; 4 – лист с 5 волнами; 5 – полномерный лист

В местах сопряжения листов могут образовываться небольшие зазоры, которые герметизируют холодными мастиками или герметиками, нанося их слоем 5–6 мм при ширине 30–40 мм в поперечным стыках и 60–70 мм – в продольных.

Самым тщательным образом оформляют конек (рис. 46) шиферной крыши. Для этого сначала на стропила кладут брусок сечением 70 × 90 мм, по обеим сторонам которого устанавливают по 2 обрешеточных бруска. Центральный брусок служит опорой для скоб, на которые будут подвешиваться ходовые мостики, а также для конькового бруска. Последний для герметизации оборачивается рубероидом, на который прикрепляются коньковые листы на смежных скатах. При этом сначала укладывается более длинный (на 10 мм) конек, а потом более короткий, причем их расширенные концы должны быть обращены к фронтону. Чтобы не проделывать дополнительные отверстия, просверливают одновременно оба конька, причем делают по 2 отверстия и на плоском отвороте, и на продольной оси горба. Очень важно, чтобы отверстия на отворотах попали на гребни волн основных шиферных листов.

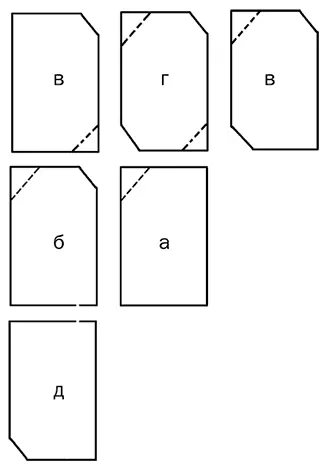

Рис. 44. Обрезка листов: а – угловой лист; б – сливной лист; в – фронтонный лист; г – рядовой лист; д – коньковый лист

Представленная технология подходит для выполнения покрытия из ондулина и прозрачных волнистых кровельных листов, но в этом случае учет рекомендаций производителя обязателен. Для укладки ондулина достаточно запастись нехитрым набором инструментов: пилой и молотком. Листы довольно пластичны: их можно легко отгибать вдоль линии волны. Кроме того, ондулин часто используют и при отделке различных неровных поверхностей. Для создания эффекта черепицы полотна ондулина разрезают на полосы, ширина которых составляет не более 50 см. После этого их прикрепляют к обрешетке крыши с интервалом в 30 см.

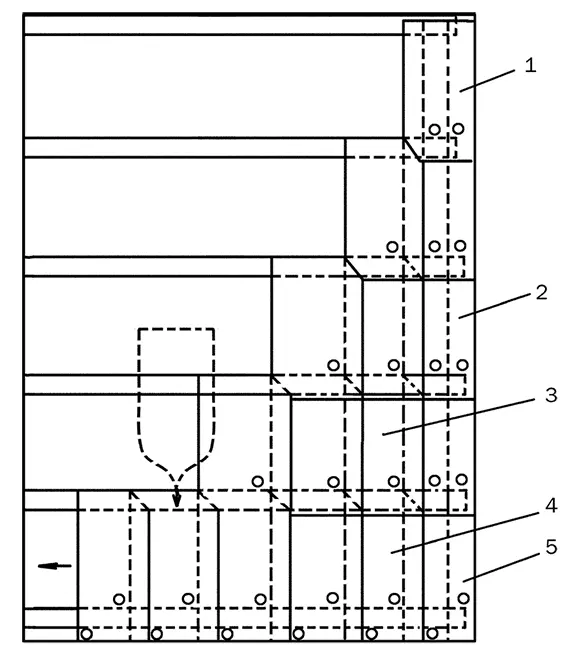

Рис. 45. Выполнение покрытия скатов шифером с совмещением кромок: 1 – коньковый лист; 2 – фронтонный лист; 3 – рядовой лист; 4 – сливной лист; 5 – угловой лист

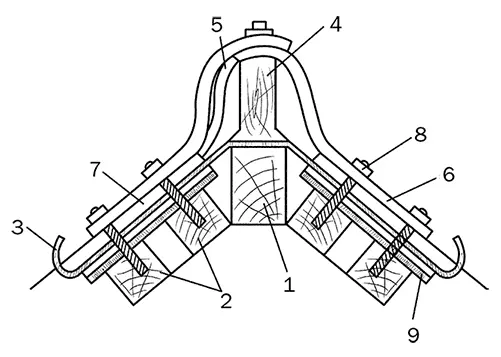

Рис. 46. Оформление конька шиферной крыши: 1 – центральный брусок; 2 – бруски обрешетки; 3 – скоба для лестницы; 4 – коньковый брусок; 5 – слой рубероида; 6 – нижний удлиненный конек; 7 – верхний укороченный конек; 8 – шуруп; 9 – лист основного покрытия

Кровля может быть выполнена не только из асбестоцементных волнистых листов, но и из асбестоцементной плитки, которая бывает:

– рядовой размером 400 × 400 мм, массой 1240 г;

– краевой размером 467 × 333, массой 805 г;

– фризовой размером 400 × 200 мм, массой 625 г.

Толщина плиток независимо от вида составляет 4 мм.

В каждой из них есть овальные отверстия длиной 5–7 мм и шириной 3–4 мм, а также предусмотрены отверстия под противоветровые кнопки. Для устройства конька производятся желобчатые элементы длиной 400–800 мм и толщиной 5 мм. Коньковые элементы на концах имеют разный диаметр (150 и 162 мм), что позволяет надевать один элемент на другой, обеспечивая герметичность стыка. Обычно плитки серые, но выпускаются и цветные варианты (красного, зеленого, светло-коричневого цвета).

В качестве крепежа используют толевые гвозди длиной 20–40 мм и толщиной 2–3,5 мм и противоветровые кнопки, которые можно купить в готовом виде или изготовить самостоятельно из медной проволоки толщиной 2–2,5 мм (рис. 47).

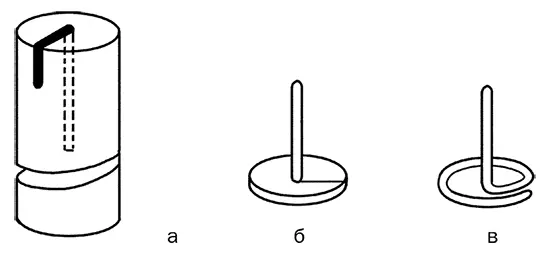

Рис. 47. Изготовление противоветровой кнопки: а – приспособление; б – заготовка; в – готовая кнопка

Для этого используют круглую палочку диаметром 20 мм и длиной 100–150 мм, в которой выполнены отверстие длиной 25 мм и диаметром 2,5–3 мм и вырез. Проволоку, вставленную в отверстие, загибают таким образом, чтобы она обязательно попала в вырез, после чего ее оборачивают вокруг палочки и откусывают плоскогубцами.

Для 1 м 2площади необходимы 11 плиток, 11 противоветровых кнопок, 50 гвоздей. Для покрытия 1 пог. м конь ка достаточно 3 коньковых элементов. Поскольку не всегда при укладке используют только целые плитки, нужно уметь ее разрезать. Для этого на линию отреза кладут линейку, прижимают и заостренным на конус напильником проводят линии с обеих сторон плитки, потом поступают следующим образом: плитку кладут на стол, совмещая край стола с линией отреза и резким движением по ней ударяют.

Под плитку обязательно выполняют обрешетку в виде сплошного дощатого настила (рис. 48). Кроме того, крыша должна иметь уклон в 25–45°.

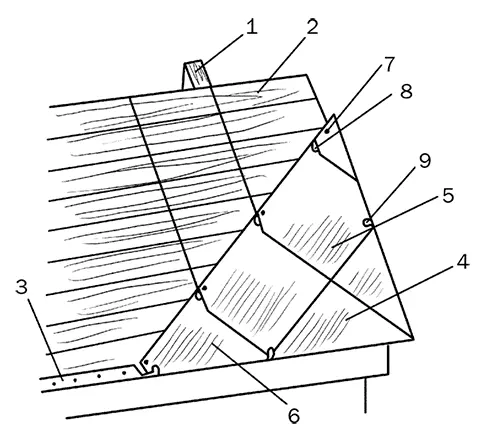

Рис. 48. Выполнение кровли из асбестоцементной плитки: 1 – стропило; 2 – обрешетка; 3 – уравнительная планка; 4 – краевая плитка; 5 – целая плитка; 6 – половина плитки; 7 – гвоздь; 8 – противоветровая кнопка; 9 – противоветровая скоба

Прежде чем укладывать плитку, по фронтальным свесам набивают уравнительные планки, материал сортируют и подготавливают крепеж из оцинкованной стали (прежде всего свесы, навесные желоба, полосы для разжелобков и ендов, карнизные картины).
