Укладку плиток ведут снизу вверх и слева направо (либо наоборот), причем размещают их параллельно в 2–3 рядах по диагонали и внахлест. Как только будут уложены целые краевые плитки на карнизном свесе, их прикрепляют гвоздями и противоветровой кнопкой. Подобным же образом выполняют все нечетные ряды. Со 2-го ряда и в каждом четном сначала укладывают половину плитки, которую фиксируют гвоздями.

Противоветровая кнопка держит плитку, лежащую ниже, при этом ее головку заводят под обрезанные углы рядовых плиток таким образом, чтобы ее стержень находился между ними. Стыки углов нижележащих рядов прикрываются нижними углами плиток верхнего ряда, в которых предусмотрены отверстия под их стержни (рис. 49).

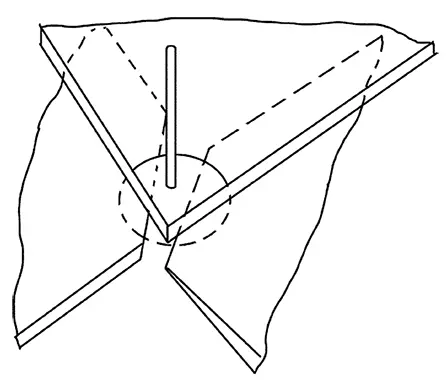

Рис. 49. Установка противоветровой кнопки

Молотком стержень прижимают к поверхности крыши. Краевые и фронтонные плитки прикрепляют противоветровыми скобами.

Для покрытия конька к обрешетке прикрепляют прямоугольный или конусообразный брус, к которому прибивают желоб из полосы рубероида. На конце бруса устанавливают скобу, прибив ее 2 толевыми гвоздями. Ее свободный конец должен загибаться на желобчатый элемент конька, как минимум, на 70 мм. Коньковый элемент кладут широким диаметром на скобу и загибают ее. Узкий конец также удерживается прибитой 2 гвоздями скобой, после чего на него кладут следующий элемент широким концом так, чтобы он находил на узкий на 70 мм, а затем повторяют всю последовательность действий (рис. 50).

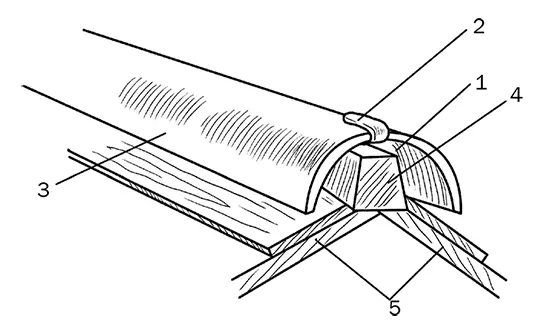

Рис. 50. Оформление конька: 1 – рубероид; 2 – скоба; 3 – желобчатый элемент; 4 – коньковый брус; 5 – доски обрешетки

Разжелобки выполняют из оцинкованной стали, при этом его края обязательно загибают (рис. 51).

Укладывая асбестоцементную плитку, нужно помнить, что одинаково неправильно прибивать их наглухо и оставлять между ними большую щель. В первом случае плитка пойдет трещинами, а в последнем кровля будет вибрировать. Оптимальным является вариант, при котором шляпка гвоздей лишь соприкасается с плиткой. Кроме того, при нагревании плитки расширяются, поэтому их не укладывают вплотную, а оставляют зазор в 3–4 мм. Гвозди вбивают не по краям овального отверстия, а в середину, чтобы при расширении плитка скользила по ним и не ломалась. Желательно настелить под нее рубероид, поскольку между мелкоштучными элементами все равно остается много зазоров и щелей. Нахлест полотнищ рубероида должен быть не менее 70 мм. При отсутствии такой возможности швы между плитками заполняют цементным раствором (1: 3), который можно окрасить, добавив пигмент. В него также добавляют паклю и т. п.

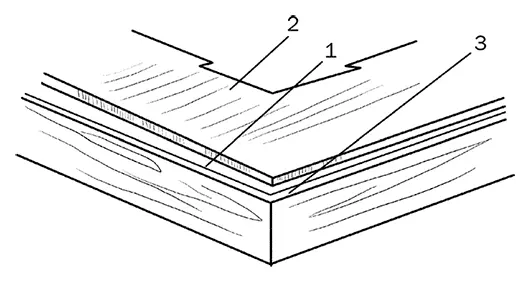

Рис. 51. Выполнение покрытия разжелобка: 1 – оцинкованная сталь; 2 – стальная заготовка; 3 – разжелобок

Кровля из гончарной черепицы относится к традиционному оформлению, но по сравнению с шифером ее выполнение более трудоемкое, поэтому в настоящее время встречается достаточно редко. Однако нельзя не сказать, что кровля из такого материала прочная, долговечная, экологическая и декоративная.

При укладке черепицы делают одинарный или двойной нахлест. Первый дает однослойную кровлю и выполняется из пазовой ленточной или штампованной черепицы, отдельные черепки которой имеют паз, а также гребень.

Благодаря этому смежные листы сцепляются друг с другом. Двойной нахлест характерен для плоской черепицы, в результате покрытие укладывается в 2–3 слоя, так как ряды, уложенные выше, накладываются на нижние, перекрывая их более чем наполовину (это одна из причин увеличения веса кровли).

Схема укладки керамической черепицы представлена на рис. 52.

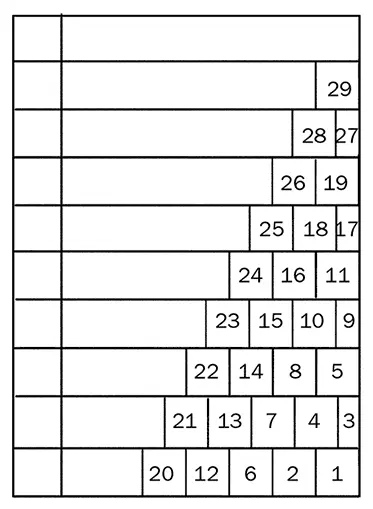

Рис. 52. Схема укладки черепицы

При этом, как и в кирпичной кладке, осуществляется перевязка рядов, для чего нечетные ряды начинают и завершают целыми черепками, а четные – половинками.

1-й прикарнизный ряд: 2 целых черепка.

2-й ряд: 1 половинка, 1 целый черепок.

3-й ряд: 1 целый черепок.

4-й ряд: 1 половинка, 1 целый черепок.

Начиная с карнизного ряда, в каждый уложенный ряд укладывают по 1 целому черепку.

Черепицу выкладывают снизу вверх, но в зависимости от вида материала – справа налево для пазовой черепицы и слева направо для желобчатой. Одновременно выполняют 3–4 ряда.

Для конька предусмотрена коньковая черепица. Учитывая тяжесть материала и необходимость обеспечения равномерной нагрузки на стены, работу ведут на обоих скатах параллельно.

В качестве крепежа можно использовать гвозди, ско бы, кляммеры и проволоку. Гвозди и кляммеры применяют для крепления плоской ленточной черепицы, причем с помощью последних, прибивая их к обрешетке из чердачного пространства, закрепляют по 2 черепка сразу. Горизонтальный отворот кляммера направляют поверх зафиксированного черепка, а под вертикальный укладывается следующий смежный черепок.

Все элементы, размещающиеся на карнизах, фронтонах, ребрах и коньке, прикрепляются с помощью проволоки.

Поскольку черепица имеет различную форму, в каждом случае в укладке на скатах имеются некоторые различия, о которых будет сказано далее.

1. Плоская черепица образует 2– или 3-слойную поверхность. Направление укладки не имеет значения и может начинаться от любого фронтона. Крепежом являются гвозди или кляммера, а крайние черепки фиксируются скобами или проволокой.

На карнизный свес, в отличие от остальной крыши, набивается сплошная обрешетка, на которую укладывают прикарнизный ряд черепков, крепящийся за ее край. Затем последовательно каждый следующий ряд крепится за верхний торец черепицы предыдущего ряда (рис. 53).

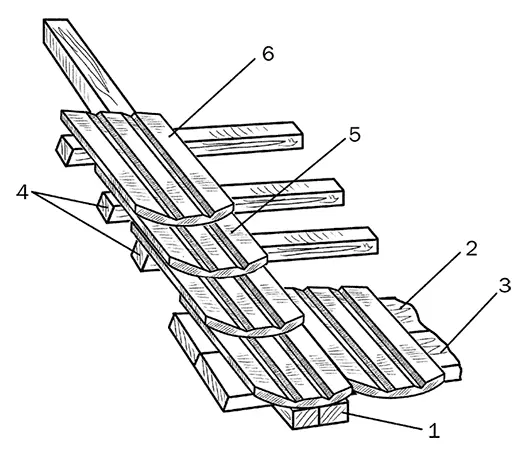

Рис. 53. Укладка плоской черепицы: 1 – стропило; 2 – сплошной дощатый настил; 3 – уравнивающая рейка; 4 – обрешетка; 5 – нижний черепок; 6 – верхний черепок

2. У пазовой ленточной черепицы имеются продольные пазы, благодаря которым черепицу можно укладывать в 1 слой (рис. 54).

При этом покрытие получается плотным и водонепроницаемым, но более легким.

Рис. 54. Укладка пазовой ленточной черепицы: 1 – обрешетина карниза; 2 – нижний черепок; 3 – верхний черепок; 4 – продольный стык; 5 – стропило
