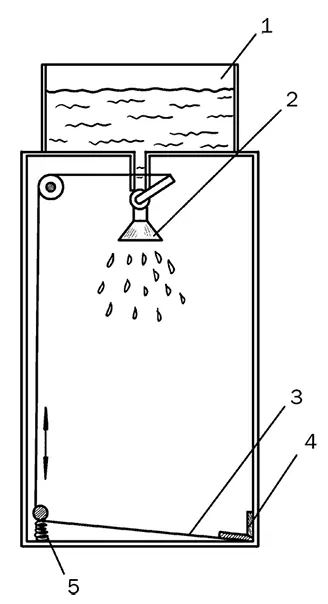

Рис. 68. Устройство душа-автомата: 1 – бачок с водой; 2 – душевая насадка; 3 – тросик; 4 – дверная петля; 5 – пружина от матраса

Основным элементом данной конструкции является доска: один ее конец прикреплен к дверной петле, зафиксированной на стене, а под другой подложена пружина от матраса. К концу доски с пружиной привязан тросик, ведущий к запорному устройству душевой насадки. Чтобы включить воду в душе, достаточно слегка надавить на доску ногой.

Душевую кабину можно соорудить на стойках, не вкапывая их в землю. Удобство такой конструкции заключается в том, что ее можно переставлять с места на место. Однако проблем возникает гораздо больше. Установить кабину можно будет только на очень ровной поверхности, без перекосов, иначе сместится центр тяжести, и она упадет, как только будет наполнена водой установленная на ее крыше емкость. К тому же придется сделать дополнительные диагональные стяжки для стоек, чтобы усилить жесткость конструкции, а также надежно крепить нижнюю и верхнюю обвязки. Поэтому предпочтение все же следует отдать более надежной и прочной конструкции летнего душа на столбчатом фундаменте.

Перед тем как приступить к строительству душа, необходимо определиться с проектом будущего сооружения. Поскольку высота летнего душа достигает 2–3 м, а опорная площадь небольшая, то появляется возможность завала конструкции под воздействием, к примеру, сильного порыва ветра, поэтому большинство застройщиков предпочитают устанавливать душ на фундамент. Наиболее подходящим вариантом будет свайный, или столбчатый, фундамент.

Размеры моечного отделения должны быть не менее 100 × 100 см, чтобы находящемуся в нем человеку можно было не только поднять руки вверх, но и без особых проблем нагнуться. Помимо моечного отделения необходимо организовать защищенное от воды место, где можно будет оставить одежду и полотенце, то есть раздевалку. Ее ширина должна быть не менее 60 см. Таким образом, оптимальный размер душевой кабины составляет 160 × 100 см.

Можно сделать и более просторную кабину размером 190 × 140 см, в которой те же 60 см нужно отвести под раздевалку. Такие размеры удобны и для постройки. С учетом толщины брусьев каркаса, равной 10 см, а соответственно и толщины стенок сооружения, получается 200 × 150 см, а эти габариты кратны стандартной 6-метровой доске, что позволяет построить комфортный садовый душ практически без отходов древесины.

Для строительства летнего душа с раздевалкой необходимо заготовить следующие материалы:

– емкость для воды;

– водопроводные трубы диаметром 13 мм с арматурой и соединительными элементами;

– металлические или асбестоцементные трубы для столбов;

– доски толщиной 35–40 мм.

Выбранную для строительства душа площадку расчищают, освобождают от камней и мусора и в зависимости от выбранного размера душевой кабины размечают на земле прямоугольник, а по его углам – места расположения столбов-опор.

После проведения разметки устраивают столбчатый фундамент из труб длиной от 1,5 до 2 м и диаметром 80– 100 мм. Удобно использовать для этой цели металлические, можно бывшие в употреблении, или асбестоцементные трубы. Применение последних предпочтительнее, поскольку с ними легче работать, весят они меньше, чем железные, и сверлятся проще. К тому же их длина составляет 4 м, поэтому из двух труб можно сделать 4 сваи.

С помощью земляного бура в земле просверливают отверстия глубиной 100–150 см с тем расчетом, чтобы опущенная в полученную скважину труба выступала над уровнем грунта на 20–30 см. Для придания прочности конструкции опоры лучше всего забетонировать. Перед бетонированием столбов обязательно следует убедиться в вертикальности их установки. Для этого используют обычный отвес (привязанный к леске груз) или универсальный строительный уровень. Перед тем как приступать к осуществлению дальнейших работ, необходимо выждать пару дней, чтобы фиксирующий столбы раствор успел набрать первую прочность.

Под моечным отделением устраивают сток для воды (рис. 69). Для этого выкапывают приямок глубиной 80 см, делают наклонную насыпь и выстилают ее плотной ПВХ-пленкой, несколькими слоями рубероида или гидростеклоизола, чтобы образовался водоупорный слой. Можно также устроить бетонную стяжку с желобом, которую следует армировать металлической сеткой. Уклон насыпи должен быть направлен в сторону приемной дренажной ямы. Использовать для создания водоупорного слоя глину не рекомендуется, поскольку она будет постепенно размываться и засорять дренаж.

Дренажную яму можно сделать глубиной 50 см, стенки выложить камнем или кирпичом, а на дно насыпать песок слоем 15–20 см, а на него – гравий. Кроме того, необходимо сбить деревянную крышку, которая будет закрывать яму.

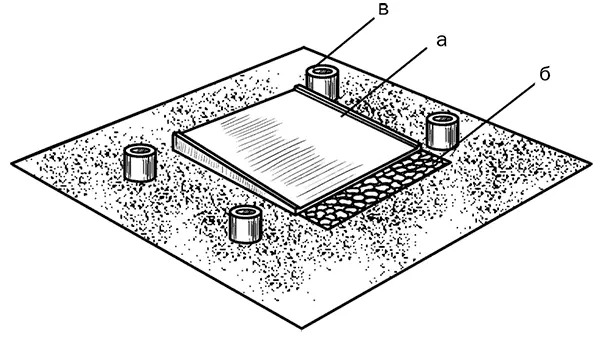

Рис. 69. Устройство системы отведения воды: а – водоупорный слой; б – дренажная яма; в – столбы-опоры

Теперь можно приступать к строительству собственно душевой кабины. Сначала делают каркас из бруса сечением 100 × 100 мм (рис. 70). Брус предварительно обтесывают и устанавливают в опоры. Далее выполняют его обвязку.

Лучше всего начать с верхней обвязки. Для удобства раму с точными размерами, совпадающими с осями опорных столбов, собирают на земле, а затем поднимают ее наверх и крепят к торцам опорных столбов длинных болтов-глухарей. Такой способ крепления рамы обеспечивает максимальную прочность сооружаемой конструкции, поскольку она должна будет удерживать вес достаточно большой бочки с водой.

Далее выполняют нижнюю перевязку внутри каркаса, которая одновременно послужит лагами для пола душевой кабины. Между соседними столбами крепят элементы жесткости (укосы), устанавливая их не в накладку, а в толще самой стены.

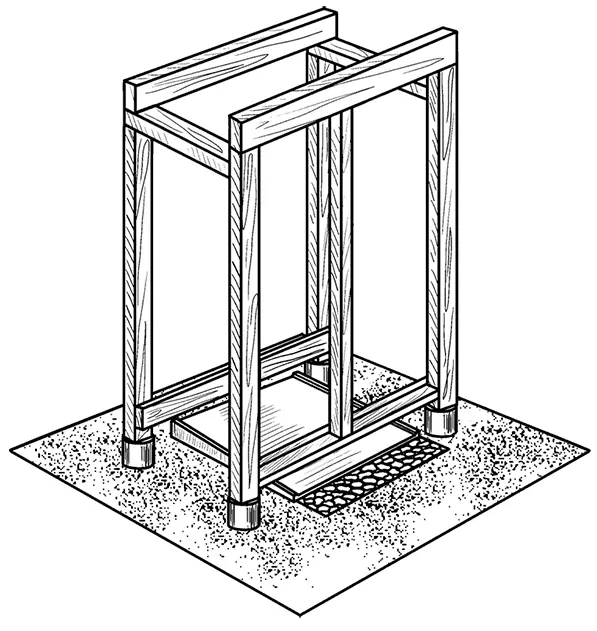

Рис. 70. Каркас душевой кабины

Пол в раздевалке желательно настелить из фальцованных досок, которые создадут ровную и гладкую поверхность. Пол в моечном отделении выполняют двумя способами. Можно оставить щели шириной 0,5–1 см между прибитыми досками (рис. 71). Через них вода будет стекать под основание душевой кабинки, затем попадать на водоупорный слой, а оттуда – в дренаж. Кроме того, в моечной можно положить и съемную деревянную решетку, которая легко снимается и просушивается. Однако даже при небольшом ветре из-под такого пола будет достаточно сильно поддувать, а купаться при сквозняке не слишком комфортно.
