Принцип действия устройства такой. При нагреве воды воздух в баллончике начинает нагреваться и расширяться, а затем он давит на подкрашенную жидкость в U-образной трубочке, и та выходит из равновесия: начинает вытесняться из трубочки и останавливается на определенном уровне, соответствующем температуре воздуха в баллончике. Проградуировав шкалу, можно узнать примерную температуру воды в душевой бочке.

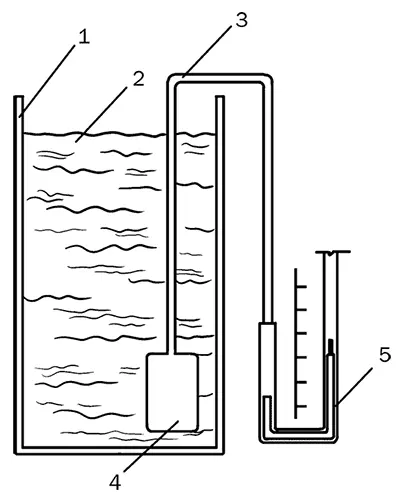

Рис. 79. Устройство для измерения температуры воды в баке: 1 – бак; 2 – вода; 3 – трубка; 4 – баллончик; 5 – стеклянная U-образная трубочка

Помимо всего прочего, при устройстве душа необходимо позаботиться о лестнице, которая будет обеспечивать подъем к емкости с водой. Лучше всего прочно зафиксировать ее на стене душа во избежание ее падения в том случае, если придется подниматься к емкости с ведром воды в руках.

Для строительства душа, изображенного на рис. 80, потребуются следующие материалы:

– бак для воды;

– профильные трубы сечением 30 × 30 мм (около 30 м);

– доски толщиной 35–40 мм (полкуба);

– паяные полипропиленовые трубы диаметром 25 мм;

– песок и гравий;

– цемент;

– краска по металлу;

– электрический тэн;

– провода.

Сначала выкапывают яму для слива воды глубиной 50 см и размером 2 × 1,5 м. Затем стенки выкладывают кирпичом или камнем, а на дно насыпают слой песка и гравия.

В качестве основания для душа сверху ямы заливают армированную бетонную плиту с отверстием для слива воды. Затем приступают к сварке металлического каркаса размером 120 × 140 × 206 мм. Для этого используют профильную трубу сечением 30 × 30 мм. Помимо верхних и нижних горизонтальных перекладин, к вертикальным трубам приваривают дополнительные перекладины посередине каркаса для придания ему дополнительной жесткости. Когда металлическая конструкция будет готова, трубы каркаса зачищают и покрывают специальной краской для металла.

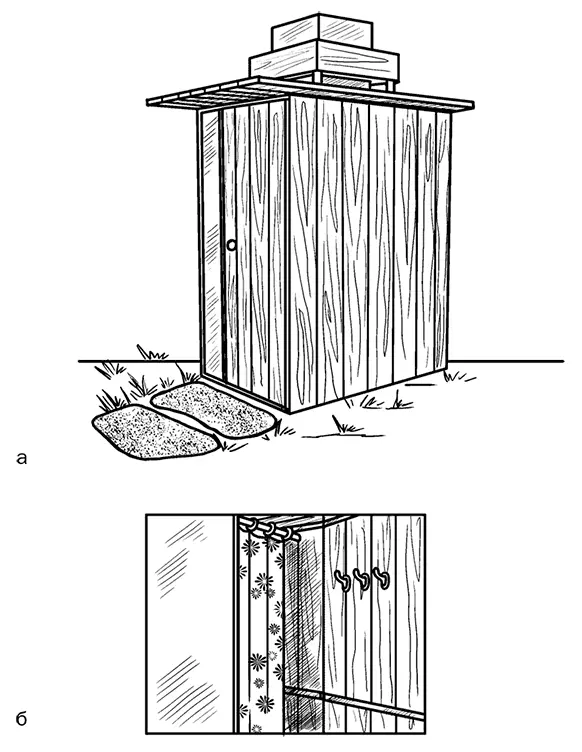

Рис. 80. Летний душ на металлическом каркасе без раздевалки: а – общий вид; б – организация внутреннего пространства

Для обшивки каркаса используют доски, которые предварительно пропитывают антисептиком, морилкой и защитной декоративной пропиткой, после чего прикручивают к трубам саморезами. Готовую конструкцию душа устанавливают на железобетонную плиту и крепят к ней анкерами или вырезанными из арматуры шпильками. Дверь изготавливают из тех же досок, что и обшивку каркаса, а сбоку от нее можно установить стеклопакет с рифленым тонированным стеклом или вставить обычную оконную раму с непрозрачным стеклом. Не обязательно делать окно на всю высоту душа. Можно обойтись и небольшим окошком в верхней части стены.

На бетонный пол укладывают деревянную решетку или оформляют его кафельной плиткой. Поскольку в душе не предусмотрено наличие раздевалки, вешалку для одежды и полотенец крепят непосредственно на внутреннюю сторону двери, а чтобы на нее не попадала вода, вешают обычную занавеску для ванной комнаты.

Септик не обязательно обкладывать камнями или кирпичом. Можно приспособить под слив и стандартную 100-литровую бочку. Под нее нужно будет вырыть котлован размером 1 × 1 × 1 м. На дно ямы насыпают щебень слоем 20 см, устанавливают на него бочку, перевернув ее вверх дном. В дне бочки проделывают отверстие для слива, затем наполняют ее щебнем и другими мелкими камнями, оставив свободными лишь несколько сантиметров, чтобы в бочке не было эха. Набитая камнями бочка не будет проседать. Оставшееся вокруг нее пространство в яме заполняют песком. Следует обратить внимание на то, чтобы бочка стояла прямо.

Использование такого септика потребует сооружения фундамента. Для этого по углам с помощью бура проделывают 4 лунки и вставляют в них 4 металлических профиля, проверяя вертикальность их установки. Далее соединяют их между собой отрезками профилей: по периметру сверху и посередине, оставив одну сторону свободной (это будет вход в душ).

Теперь фундамент нужно забетонировать. Для этого устраивают по всему периметру изгородь высотой около 15 см. На слив укладывают квадратный кусочек нержавейки или оцинковки, в которой проделывают решетку для слива. Всю площадь внутри каркаса засыпают щебнем, укладывая его в один слой, и заливают бетонное основание высотой около 5 см. Стяжку делают с легким углублением к сливу, чтобы вода быстрее уходила. Когда стяжка схватится, тем же способом, что и в первом варианте, обшивают каркас, устанавливают дверь и окно.

На крышу душа помещают бак, встраивают в него электрический тэн с терморегулятором и протягивают проводку. Оборудование для подачи воды лучше всего устроить из паяных полипропиленовых труб диаметром 25 мм. Их достаточно удобно монтировать и варить. К тому же в отличие от металлопластиковых труб в местах соединения они не имеют сужения. Водопроводную воду из центральной системы водоснабжения проводят металлопластиковыми трубами.

Следует отметить, что обычному баку со встроенным электрическим тэном существует более надежная альтернатива – готовые бочки, способные автоматически подогревать воду и предназначенные специально для дачных душей. Их вместимость может быть самой разнообразной от 45 до 220 л. Изготавливают такие баки из пищевого пластика, благодаря которому находящаяся в них вода очень долго не зацветает. Водонагревательные элементы, которыми оснащены баки, способствуют быстрому и эффективному подогреву воды за короткий промежуток времени.

Принцип работы у всех баков одинаковый. Электричество к ним подключено постоянно. Как только температура воды в баке опускается ниже установленной, срабатывает механизм, нагревающий воду до заданной температуры. Это происходит благодаря тому, что баки снабжены специальным термодатчиком, который позволяет контролировать температуру воды и не доводить ее до кипения. Воду можно подогреть до температуры от 20 до 80° C.

Так же как и обычные бочки, баки с автоматическим подогревом воды устанавливают на крышу душа. В комплект бака входят душевая насадка и два штуцера для залива воды. Его наполнение водой из водопроводной системы или колодца производят с помощью погружного насоса «Малыш» или «Ручеек».

Горячий душ можно устроить с котельной, для которой оборудуют отдельное помещение, расположенное рядом с душевой. Размеры душевой кабины при этом могут быть обычными, а минимальные габариты котельной составляют 1 × 1,3 м. Такое сооружение рекомендуется устанавливать на фундамент из кирпича или бетона, который выкладывают по периметру всего душа с уклоном в сторону канализационной трубы.
