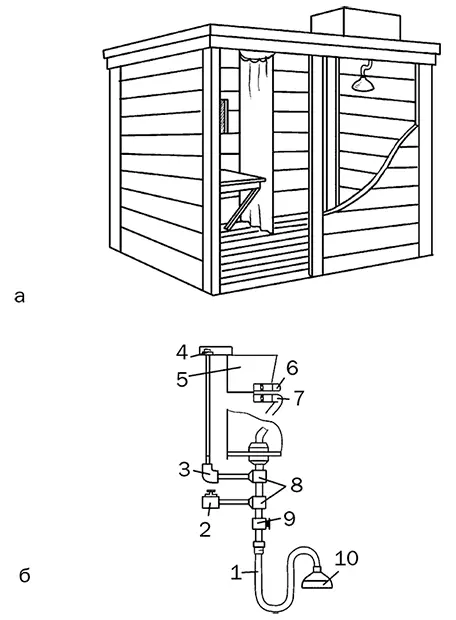

Рис. 73. Устройство летнего душа с раздевалкой: а – общий вид; б – оборудование для подачи воды; 1 – наконечник; 2 – патрубок; 3 – муфта; 4 – фиксатор; 5 – стенка бака; 6 – поплавок; 7 – гибкий шланг; 8 – тройник; 9 – вентиль; 10 – рассекатель

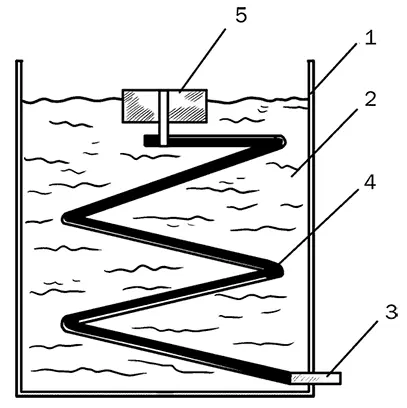

Рис. 74. Устройство верхнего водозаборника: 1 – бак; 2 – вода; 3 – расходная труба; 4 – шланг; 5 – поплавок

Нагрев воды в душе предлагаемой конструкции осуществляется за счет солнечной энергии, поэтому бочку перед установкой необходимо окрасить черной матовой краской. Так она будет быстрее прогреваться. Очень хороший результат дает возведение над бочкой небольшой теплицы, которая защитит ее от ветра и создаст парниковый эффект. Таким образом, в солнечную погоду температура в такой теплице будет на 10–15° C выше, чем снаружи. Простейший вариант теплицы представляет собой пленочный каркас, обтянутый полиэтиленовой пленкой.

Можно соорудить и более совершенную конструкцию. Каркас теплицы изготавливают из брусьев и обтягивают той же пленкой или поликарбонатом. Северную сторону теплицы делают глухой, дощатой, а ее внутреннюю поверхность оклеивают алюминиевой фольгой. Отражая солнечные лучи, она будет направлять их на обогрев бочки. Можно вместо фольги установить зеркало, чтобы лучи солнца падали на бочку при любом угле освещения. Это позволит нагреть воду в бочке еще на 5–10° C.

Для того чтобы обеспечить эффективный солнечный нагрев воды, можно подсоединить к бочке фреонового конденсатора, взятого от старого холодильника (черная металлическая панель на задней стенке) (рис. 75). Даже изогнутая в виде змеевика труба способна значительно повысить эффективность нагрева. При этом подсоединяемые к бочке трубы следует располагать на разных уровнях: один конец змеевика врезают в низ бочки, а вторую – в боковую стенку, немного выше выпускного отверстия.

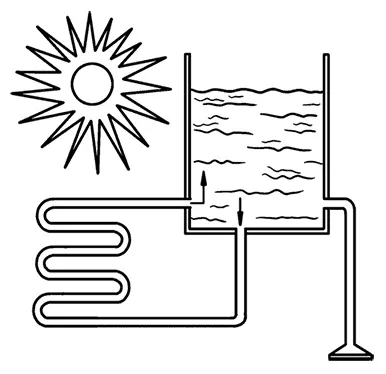

Рис. 75. Водяной бак с фреоновым конденсатором

Выпускной кран для душа должен обладать следующими характеристиками: быстрая регулировка подачи воды и удобство регулировки. Этим требованиями полностью соответствуют шаровые краны.

Для удобства пользования на бочку можно установить измеритель уровня воды в ней или сантехнический клапан, который будет перекрывать подачу воды, когда бочка наполнится, а также электронный термометр с выносным датчиком.

На рис. 76 представлено простейшее приспособление для измерения уровня воды в накопителе, действие которого основано на эффекте сообщающихся сосудов. Как известно в таких сосудах жидкость находится на одинаковом уровне. Если присоединить к расходной трубе тройник и к одному его концу привинтить тонкую прозрачную трубку, то уровень воды в этой трубке будет таким же, как и в баке. Таким образом, при наполнении бака и расходовании воды можно будет отслеживать ее уровень. Недостаток этого способа заключается в том, что смотровая трубка должна быть поднята на уровень самого бака и при этом хорошо видна. Если же емкость для воды окружена теплицей, пользоваться указанным приспособлением будет весьма проблематично.

Можно встроить в бак дистанционный механический измеритель уровня воды (рис. 77), который состоит из тяжелого, но плавучего поплавка, небольшого блока, установленного на краю бака, тонкого и крепкого шнура и грузика. Один конец шнура пропускают через блок и привязывают к поплавку, который можно сделать из небольшого деревянного бруска с приклеенным к нему куском пенопласта. Поплавок получится достаточно тяжелым, но за счет пенопласта будет плавать. Второй конец шнура пропускают через направляющие, например, колечки или короткие обрезки шланга, и подвешивают к нему небольшой грузик.

Принцип действия механического измерителя состоит в следующем. При снижении уровня воды в баке поплавок опускается и тянет за собой шнурок, а тот поднимает грузик. Если расположить вдоль траектории движения грузика шкалу и разметить ее, можно с достаточной точностью определить, сколько в данный момент налито воды в баке. Длина шнурка может быть достаточно большой – до 10 и даже 20 м. Главное, чтобы он свободно перемещался. Для этого можно натереть его мылом или стеариновой свечкой.

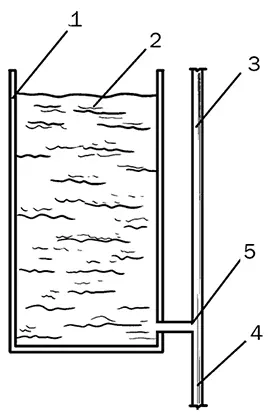

Рис. 76. Измеритель уровня воды с действием, основанным на эффекте сообщающихся сосудов: 1 – бак; 2 – вода; 3 – прозрачная трубка; 4 – расходная труба; 5 – тройник

Существует и более совершенный способ измерения уровня воды с помощью герконов – особых герметичных выключателей (рис. 78). Это стеклянные колбочки с двумя-тремя контактами внутри, которые замыкаются при попадании геркона в действие магнитного поля. Если спаять 2 геркона (можно больше) в простейшую электрическую схему и разместить их внутри пластиковой или алюминиевой трубки с помощью поплавка с магнитом, то получится дистанционный измеритель уровня воды.

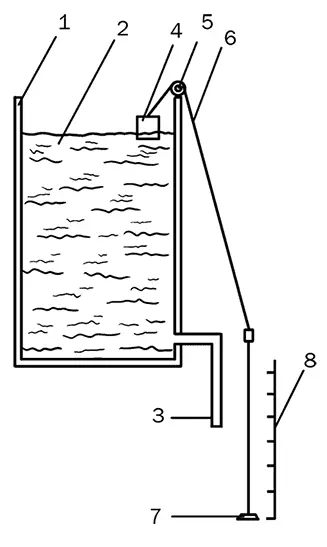

Рис. 77. Дистанционный механический измеритель уровня воды: 1 – бак; 2 – вода; 3 – расходная труба; 4 – поплавок; 5 – блок; 6 – шнур; 7 – грузик; 8 – шкала

Поплавок изготавливают в виде кольца из дерева или пенопласта и надевают его на трубку. К кольцу крепят магнит, желательно также кольцевой (например, из вышедшего из строя динамика). Один геркон помещают внутрь трубки, а второй располагают вверху. Если возле геркона находится магнит, выключатель замыкает свои контакты, вследствие чего загорается соответствующая сигнальная лампочка или светодиод.

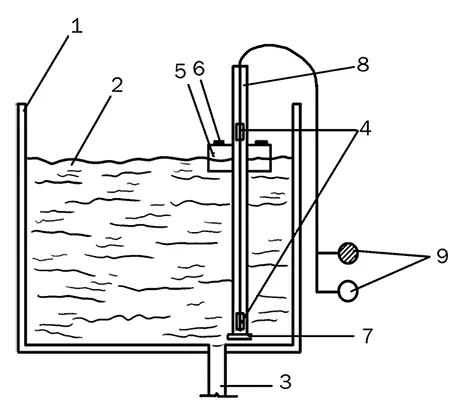

Рис. 78. Способ измерения уровня воды с помощью герконов: 1 – бак; 2 – вода; 3 – расходная труба; 4 – герконы; 5 – поплавок; 6 – магнит; 7 – ограничитель; 8 – трубка; 9 – сигнальные лампочки

Чтобы определять промежуточные уровни воды в баке, добавляют в схему соответствующее количество герконов и сигнальных лампочек. Крайние герконы могут служить для управления насосом, который будет вовремя пополнять бак водой из колодца или водопроводной системы.

Помимо уровня воды в баке, необходимо определять и ее температуру. Для этой цели можно вмонтировать в него простое устройство, изображенное на рис. 79. Для его изготовления понадобится металлический баллончик вместимостью 0,5 л, к которому герметически присоединяют тонкую трубку. В идеале она должна быть металлической, но можно сделать ее и из любого другого упругого материала. На свободный конец трубки крепят стеклянную U-образную трубочку. Можно сделать ее и из прозрачного шланга, а затем закрепить его на кусочке фанеры. Когда вода в баке холодная, в трубочку заливают небольшое количество подкрашенной воды и несколько капель машинного масла, чтобы вода не испарялась. Баллончик пригружают балластом, чтобы не всплывал на поверхность, и опускают в бак с водой.
