Выпилите подлокотники 11 и отшлифуйте их наждачной бумагой № 220. Приклейте их к боковинам, фиксируя струбцинами. Подлокотники должны располагаться вровень с внутренними панелями боковин, одинаково выступая спереди и сзади.

Теперь займемся спинкой и сиденьем (рис. 10). Выпилите стойки 13 , верхнюю 14 и нижнюю 15 перекладины спинки, а также боковые бруски 17 , накладки 18 , заднюю 19 и переднюю 20 перекладины сиденья. Эти детали лучше делать из 50-миллиметровых досок, распилив и острогав их до нужной толщины. При отсутствии таковых можно склеить заготовки из более тонких досок.

Просверлите цековки и отверстия в боковых брусках сиденья и приклейте к брускам накладки (рис. 10, б ). Просверлите цековки и отверстия в стойках спинки (рис. 10, в ).

Установите в пильный станок наборный пазовый диск толщиной 19 мм и настройте его вылет равным 19 мм. Для предотвращения сколов прикрепите к поперечному (угловому) упору деревянную накладку.

Рис. 10. Диван-кровать. Сборка спинки и сиденья:

а – сборка спинки; б – сборка сиденья; в – стойки спинки (А – внешняя сторона; Б – внутренняя сторона; расположение шпунта показано для правой детали); г – профиль верхней и передней перекладин (* – толщина фанеры); д – крепление упоров: 13 – стойки; 14 – верхняя перекладина спинки; 15 – нижняя перекладина спинки; 16 – панель спинки; 17 – боковые бруски; 18 – накладки; 19 – задняя перекладина сиденья; 20 – передняя перекладина сиденья; 21 – панель сиденья; 22 – упоры; 23 – шурупы 4,5 × 38 с потайной головкой; 24 – шурупы 4,5 × 50 с потайной головкой; 29 – шурупы 4,5 × 38 с головкой-кольцом; 30 – багажный резиновый жгут длиной 1200 мм; 31 – березовый шкант ∅19 × 57; 32 – фанерные шайбы-проставки ∅38 × 6; 33 – пробки-заглушки ∅10 × 8

Расположив продольный упор, который послужит ограничителем, сделайте пазы шириной 38 мм в стойках 13 , фальцы шириной 38 мм на концах верхней перекладины спинки 14 и задней перекладины сиденья 19 , а также фальцы шириной 76 мм на концах передней перекладины 20 .

Установите в цангу фрезера, закрепленного в столе, шлицевую (шпоночную) фрезу толщиной 6 мм. Положите рядом с фрезой лист 12-миллиметровой фанеры, из которой будут сделаны панели спинки и сиденья. Отрегулируйте высоту фрезы так, чтобы выровнять верхний край ее резцов с верхней стороной фанеры. Настройте положение продольного упора для выборки глубиной 6 мм. Отфрезеруйте шпунты в деталях 13, 14, 15, 17, 19 и 20 .

Установите в фрезерный стол фрезу для скруглений радиусом 12 мм. Отфрезеруйте скругления на верхней и передней перекладинах (рис. 10, г ).

Опилите на перекладинах 19, 20 скосы. Выполняя эти распилы, располагайте продольный упор со стороны, противоположной наклону пильного диска. Продвигайте заготовку между диском и упором так, чтобы отпиленный обрезок оставался свободным, а не оказался зажатым.

Установите в патрон сверлильного станка сверло Форстнера ∅10 мм и сделайте цековки глубиной 8 мм на концах верхней, передней и задней перекладин. Просверлите в центре цековок монтажные отверстия ∅4 мм.

Выпилите панели спинки 16 и сиденья 21 . Закрепите в цангу фрезера фальцевую фрезу и, проверив настройки на обрезке фанеры, отфрезеруйте по периметру панелей фальцы шириной 10 мм, формируя гребни, которые должны входить в отфрезерованные ранее шпунты деталей 13, 14, 15, 17, 19 и 20 . После сборки благодаря 10-миллиметровому фальцу между фанерными панелями и соответствующими деталями рам образуются красивые теневые швы (зазоры) шириной около 3 мм.

Смажьте клеем шпунты деталей, образующих рамы спинки и сиденья, и приклейте эти детали к соответствующим панелям, фиксируя струбцинами. Через монтажные отверстия стоек и перекладин просверлите направляющие отверстия и вверните в них шурупы. Вклейте в цековки деревянные пробки-заглушки и отшлифуйте их вровень с поверхностью. Заглушки изготовьте из обрезков досок, подбирая их по цвету и текстуре для лучшего соответствия проекту.

Выпилите упоры 22 и сделайте скосы на одном конце (рис. 10, д ). Переверните сиденье и прижмите упоры струбцинами на предназначенные для них места. Просверлите монтажные и направляющие отверстия, раззенкуйте их, снимите струбцины, нанесите клей и закрепите упоры шурупами.

Отшлифуйте фаску шириной 3 мм вокруг торца 19-миллиметрового стержня-шканта и отпилите отрезок длиной 57 мм. Сделайте четыре такие детали 31 с фасками и вклейте их в отверстия стоек спинки.

Из листа фанеры размером 6 × 127 × 127 мм изготовьте четыре шайбы-проставки 32 . Для этого установите на столике сверлильного станка упор и стопор на расстоянии 32 мм от оси сверла. Сверлом Форстнера ∅19 мм сделайте отверстие в одном из углов фанерной заготовки; поверните заготовку на 90°, прижимая к упору, сделайте еще одно отверстие и снова поверните заготовку. Просверлите отверстия во всех четырех углах. Замените сверло кольцевой пилой-коронкой ∅38 мм и вырежьте шайбы из листа. После этого не забудьте гладко отшлифовать их края.

Теперь выпилите царги 12 (рис. 11). Как и при изготовлении деталей спинки и сиденья, вы можете острогать до необходимой толщины 50-миллиметровые доски или склеить заготовки из более тонких досок. С помощью шаблона разметьте центры направляющих отверстий для крепления кроватных стяжек (рис. 11, б ) и просверлите отверстия.

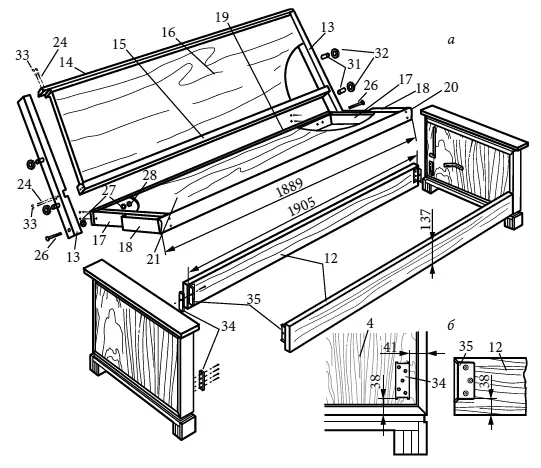

Рис. 11. Диван-кровать. Сборка всей конструкции:

а – сборочный чертеж; б – крепление кроватных стяжек: 4 – панели; 12 – царги; 13 – стойки; 14 – верхняя перекладина; 15 – нижняя перекладина; 16 – панель спинки; 17 – боковые бруски; 18 – накладки; 19 – задняя перекладина; 20 – передняя перекладина; 21 – панель сиденья; 24 – шурупы 4,5 × 50 с потайной головкой; 26 – болты-глухари M8 × 90; 27 – шайбы ∅8; 28 – самоконтрящиеся гайки М8; 31 – березовый шкант ∅19 × 57; 32 – фанерные шайбы-проставки ∅38 × 6; 33 – пробки-заглушки ∅10 × 8; 34 – пластина кроватной стяжки; 35 – уголок кроватной стяжки

Окончательно отшлифуйте царги, а также собранные ранее спинку и сиденье наждачной бумагой № 220. С помощью шлифовальной колодки смягчите все острые ребра и углы, тщательно удаляя пыль от шлифовки.

Нанесите пару слоев прозрачного отделочного покрытия. Для первого слоя можно использовать глянцевый полиуретановый лак, который после просушки слегка прошлифуйте наждачной бумагой № 220. Вторым слоем нанесите полуматовый полиуретановый лак.

Теперь можно приступать к сборке. Это настолько просто, что, несмотря на значительный размер дивана, можно справиться даже без помощников, в одиночку. Кроме уже имеющихся деталей, вам понадобятся кроватные стяжки. Можно использовать соединения с помощью клина, но все же для дивана, рама которого испытывает расшатывающие нагрузки в моменты раскладывания и складывания, лучше использовать неразъемные стяжки, скрепляемые винтами. Они состоят из двух деталей: пластины с резьбовыми отверстиями и уголка, который крепится к царге.
