То же относится и к изготовлению мягкого покрытия дивана, выкройка которого представлена на рис. 8.

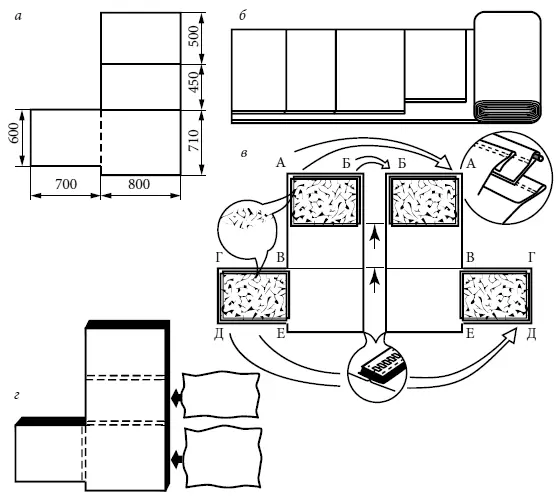

Рис. 8. Мягкое покрытие дивана:

а – разворот боковой части чехла; б – разметка выкройки на ткани; в – соединение заготовок в чехол с наполнителем; г – вариант со вставными подушками

Для покрытия не обязательно использовать один большой отрез ткани, его можно сшить из нескольких небольших лоскутов. Важно уяснить основное: мягкое покрытие дивана – съемное, это скорее «накидка», которая удерживается на деревянном основании за счет «крыльев», закидываемых за боковины и спинку. Такое решение, кроме удобства в использовании, еще и придает оригинальность всему изделию, даже некоторую экстравагантность. В интерьере помещения оно выполняет чисто декоративную роль: служит для украшения и создает особую атмосферу уюта и непринужденности.

Мягкое покрытие можно сделать единым или составить из нескольких частей – двух боковых, закидывающихся за боковины дивана, и средней части, которая закидывается только за спинку. Составные части можно сделать полностью самостоятельными, отдельными или соединить между собой на завязках, пуговицах или на «молнии». В подготовленные чехлы нужно вставить мягкий наполнитель: перьевые подушки, поролоновые пластины, стеганые ватные вставки, многослойный ватин или синтепон. Важно, чтобы покрытие дивана получилось максимально мягким, даже пышным, тогда диван и внешне будет смотреться выигрышнее, и в использовании будет комфортным.

Как сшить и наполнить чехол, понятно из рисунка. При его изготовлении рекомендуем заложить в швы сложенную вдвое полоску ткани или тесьму, а в них – толстый шнур, это придаст покрытию дополнительную декоративность.

Этот удобный современный диван (рис. 9) в сложенном виде может стать отличным украшением гостиной или кабинета, а в разложенном – дополнительным спальным местом для гостей. Простая конструкция отличается чистотой линий, присущей современной мебели.

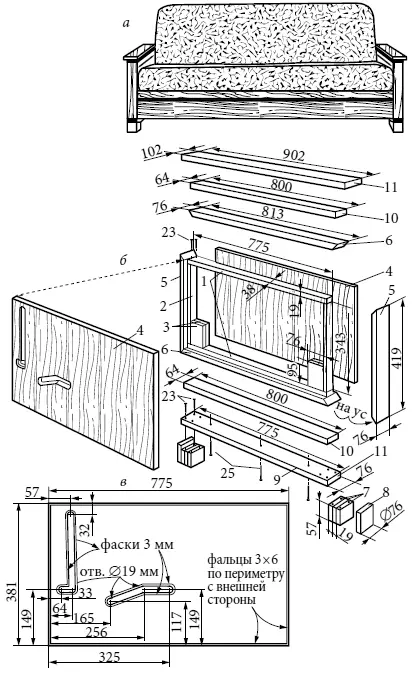

Рис. 9. Диван-кровать. Общий вид и сборка боковин [6] Номера деталей на рис. 9, 10 и 11 соответствуют номерам деталей в таблице 4, расположенной в конце главы. :

а – общий вид; б – боковина (правая сборка); в – внутренняя панель боковины: 1 – перекладины рам; 2 – стойки рам; 3 – бобышки; 4 – панели; 5 – боковые детали обкладок; 6 – верхние и нижние детали обкладок; 7 – детали ножек; 8 – лицевые детали ножек; 9 – стяжки; 10 – проставки; 11 – подлокотники; 23 – шурупы 4,5 × 38 мм с потайной головкой; 25 – шурупы 4,5 × 65 мм с потайной головкой

К дивану подойдут стандартные матрасы-подушки, их также можно сделать самостоятельно. Здесь же мы рассмотрим, как изготовить жесткую часть дивана-кровати.

Начнем с боковин. Из тополевых досок толщиной 19 мм выпилите верхние, нижние и боковые детали рам 1 и 2 (рис. 9, б ). Склейте из них рамы, выравнивая торцы, и зафиксируйте струбцинами. Габаритные размеры рам (381 × × 775 мм) должны точно соответствовать размерам панелей 4 . Измерив диагонали, убедитесь, что рамы прямоугольны, и положите их на ровную поверхность для просушки. Когда клей высохнет, снимите струбцины, просверлите и раззенкуйте монтажные и направляющие отверстия, а затем вверните в них шурупы.

Выпилите угловые бобышки 3 , обеспечивающие надежность крепления кроватных стяжек. Толщина каждой пары бобышек должна точно соответствовать толщине рамы. Приклейте бобышки на место, фиксируя их струбцинами, и отложите собранные рамы в сторону.

Выпилите панели 4 . Закрепите в цангу фрезера фрезу для выборки фальцев шириной 3 мм и отфрезеруйте фальцы 3 × 6 мм по периметру всех четырех панелей с лицевой стороны (рис. 9, в ).

Выберите две панели, которые будут расположены с внутренней стороны боковин дивана, и скрепите их лицом к лицу, используя двусторонний скотч. На задней стороне верхней панели согласно чертежу на рис. 9, в разметьте центры отверстий ∅19 мм, определяющих начала и концы прорезей. Просверлите отверстия сквозь обе панели. Для этого желательно использовать сверлильный станок и сверло Форстнера.

Прямыми линиями разметьте на обеих панелях контуры прорезей. Разъедините панели и выпилите прорези электролобзиком. Перед выпиливанием подложите снизу пару обрезков досок, чтобы приподнять панели над верстаком.

Проверьте равномерность ширины прорезей, проведя по ним стержень-шкант ∅19 мм, и, если требуется, доработайте края наждачной бумагой или напильником.

Закрепите в цангу фрезера фрезу для фасок. Переверните панели и отфрезеруйте фаски шириной 3 мм на краях всех прорезей с лицевой стороны.

Чтобы подчеркнуть теневой шов-зазор, образующийся между краями панелей и окантовкой боковин, которая будет установлена позже, окрасьте темной морилкой дно фальцев.

Чтобы морилка не попала на лицевую поверхность панели, перед тонированием наклейте малярный скотч на стенки фальцев.

Теперь приклейте панели к собранным ранее рамам (рис. 9, б ). Убедитесь, что края панелей точно совпадают с краями рам.

Выпилите боковые детали обкладок 5 , а также верхние и нижние детали обкладок 6 с припуском около 25 мм по длине. Подгоните длину деталей к рамам боковин, опиливая их концы на ус. Приклейте детали окантовки к боковинам, фиксируя струбцинами. Когда клей полностью высохнет, снимите струбцины и окончательно отшлифуйте собранные боковины наждачной бумагой № 220.

Теперь приступим к изготовлению ножек и подлокотников. В конструкции этого дивана предусмотрены наборные ножки в виде кубов. Сначала нужно выпилить блочные детали 7 , лицевые детали 8 , стяжки ножек 9 и проставки 10 . Ножки склейте, выравнивая нижние и боковые стороны деталей в каждом блоке. Когда клей высохнет, струбцинами прикрепите ножки к стяжкам, просверлите отверстия для шурупов и раззенкуйте их. Нанесите клей и шурупами прикрепите стяжки к ножкам. Отфрезеруйте фаски шириной 3 мм вокруг нижних торцов всех ножек.

Окончательно отшлифуйте собранные ножки и проставки наждачной бумагой № 220. Имеет смысл сразу же и затонировать эти детали.

После того как морилка полностью высохнет, приклейте проставки к нижним сторонам боковин, выравнивая отступы со всех сторон. После просушки прикрепите на место струбцинами стяжки с ножками. Края этих сборок должны быть выровнены с краями нижних деталей окантовки. Просверлите сквозь стяжки монтажные и направляющие отверстия, раззенкуйте их, нанесите клей и закрепите сборки на месте шурупами.
