В нормальном состоянии световой поток, излучаемый постоянно светодиодом оптрона U1, уходит в пространство и практически не отражается.

Сопротивление внутренних фоторезисторов оптрона постоянному току велико, порядка нескольких единиц МОм. Стабилитрон VD1 оказывается открыт, так как через ограничивающий резистор R2 на VD1 воздействует постоянное напряжение 7–8 В.

Транзистор VT1 также открыт и запирает тринистор VS1.

Тринистор VS1, в свою очередь, в запертом состоянии препятствует току через зуммер BZ1, и последний не излучает звука.

Когда сигнал отражается от поверхности какого-либо предмета (в контролируемую зону что-то помещают, устанавливают, бросают), он возвращается к чувствительным фоторезисторам оптрона. Их сопротивление уменьшается до единиц килоОм, поэтому напряжение на катоде стабилитрона VD1 мало и недостаточно для его открывания.

Переход база – эмиттер транзистора VT1 шунтируется постоянным резистором R4, потенциал базы близок к нулю, и транзистор закрыт. Тогда тринистор VS1 открывается при помощи напряжения, установившегося на управляющем электроде VS1 через постоянный резистор R3. Ток протекает через зуммер, и последний излучает громкий сигнал звуковой частоты.

Особенность оконечного узла устройства – в блокировке состояния. Благодаря применению в устройстве тринистора впоследствии, даже если начальное состояние датчика оптрона будет восстановлено (в контролируемой зоне исчезнет посторонний предмет), тринистор

VS1 останется открытым, и зуммер будет издавать звук до тех пор, пока не будет разорвана цепь питания устройства переключателем SF1.

Для восстановления схемы в исходный режим контроля достаточно разорвать цепь питания узла всего на несколько секунд.

Хоть это устройство сделано с применением микросхемы и должно быть рассмотрено в главе 2, здесь его публикация представляется тематически верной.

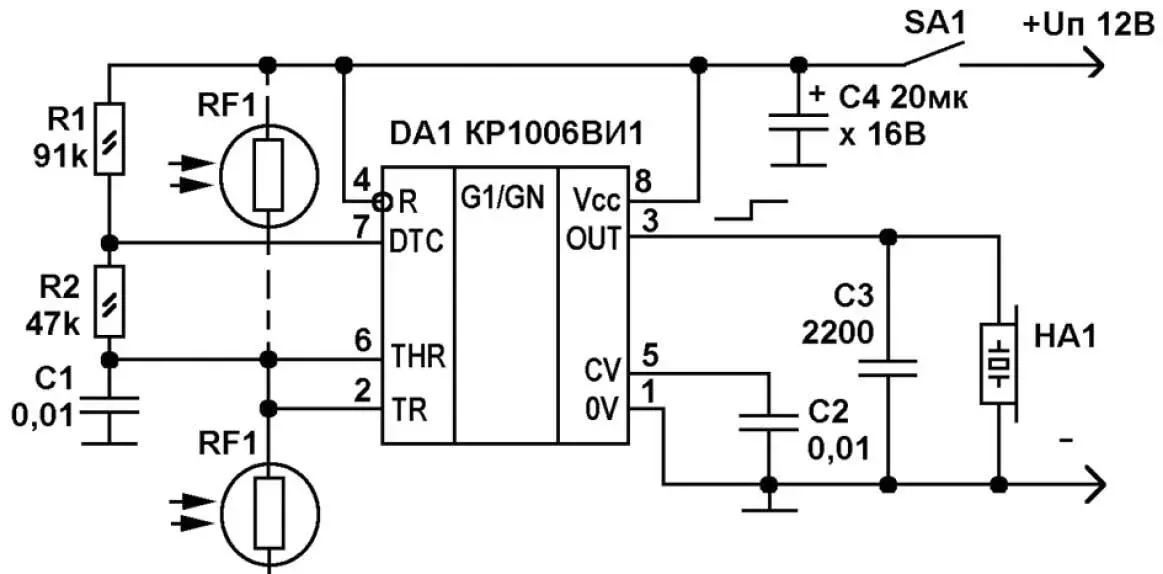

На рисунке 1.22 представлена электрическая схема сигнализатора, срабатывающего при смещении предмета относительно датчков-фоторезисторов с обозначениями (на схеме) RF1 и RF2.

Рис. 1.6.Электрическая схема стабилизатора

О деталях и монтаже для вариантов 2 и 3

Все постоянные резисторы – типа МЛТ-0,25. Тринистор VS1 – типа КУ101(А-Г).

Транзистор VT1 – типа КТ3102 или аналогичный, с любым буквенным индексом. Стабилитрон VD1 можно заменить на КС447А, КС147А, Д815А или другой с напряжением стабилизации 4–6 В и током 10 мА. Кнопка на размыкание SF1 – любая малогабаритная. Ее необходимо тщательно замаскировать.

Рис. 1.23.Внешний вид бесконтактной идентификационной карты стандарта EM-Marine

Источник питания стабилизированный, трансформаторный, рассчитанный на ток не менее 0,5 А. Напряжение питания устройства может находиться в диапазоне 8-15 В.

В практической работе радиолюбителю и специалисту нередко требуется источник постоянного напряжения 12–20 В небольших объемов, отличающийся компактным плоским корпусом и легкий по весу. Изготовить такой источник вполне можно самостоятельно, используя дисковые элементы питания – батареи типа CR и корпус от… бесконтактной смарт-карты. Как – об этом поговорим далее.

Рис. 1.24.Содержимое бесконтактной идентификационной карты стандарта EM-Marine

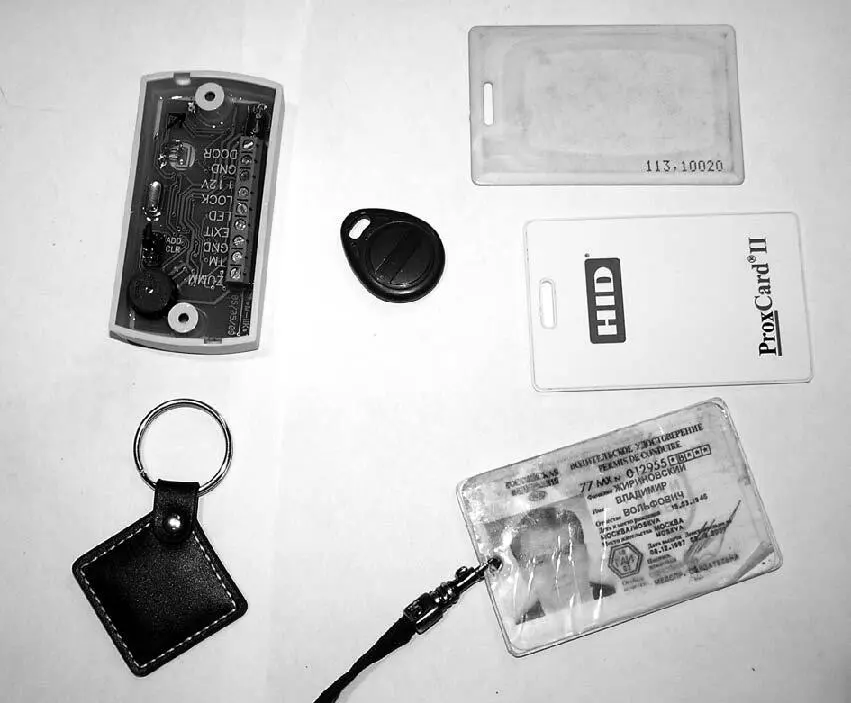

Смарт-карты давно и прочно вошли в нашу жизнь; с их помощью проводятся идентификация владельца, пропускной режим на объектах и даже оплата проезда (прохода). Стоимость одной такой карты (внешний вид представлен на рис. 1.23) не превышает 50 рублей.

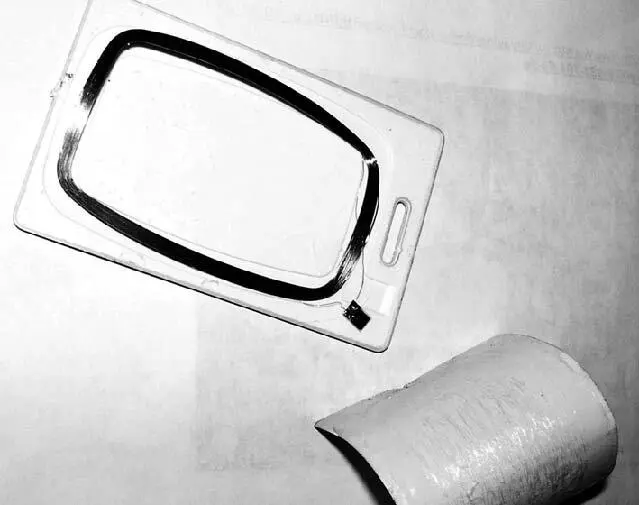

Физические размеры смарт-карт, изготовленных по типу ID-1, определяются в ИСО 7810. Размеры– 85,6 на 54 мм с округлением углов радиусом 3,18 мм. Толщина бесконтактных идентификационных карт стандарта EM-Магте (на основе пластика) 1,6 мм. После «скрытия» карты путем зацепа и снятия тонкой накладки вид содержимого ее представлен на рисунке 1.24.

Такой бокс отлично подходит для «аккумулирования» в нем плоских дисковых батарей типа CR.

Чтобы из такой смарт-карты сделать именно плоский бокс для батарей с эквивалентным напряжением питания, корпус смарт-карты потребуется разобрать, вынуть катушку и чип и на освободившееся место вставить дисковые элементы питания.

Перед установкой дисковых элементов надо определиться, какое напряжение потребуется.

Литиевая батарея, обозначаемая по МЭК CR2032 (другое название по ANSI/NEDA, которое может встретиться пользователю, – 5004LC) имеет тепловую энергоемкость 225 мА/ч, а ток разряда от номинального до максимального – от 0,2 до 3 мА. Габаритные размеры предлагаемой в данном случае батареи: при высоте 2,5 мм диаметр составляет 20 мм.

Импульсный выходной ток разряда может достигать и 15 мА.

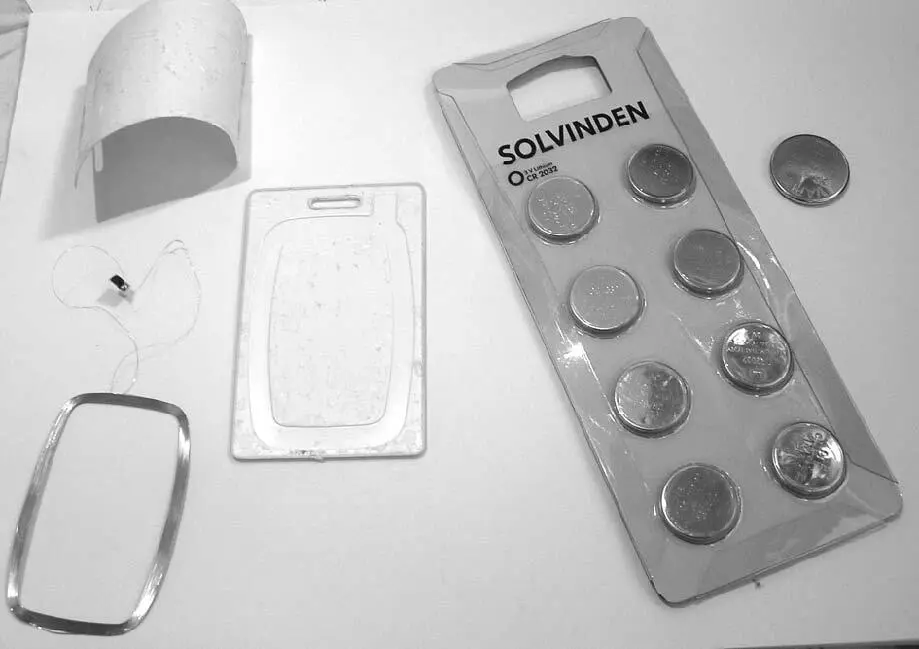

Что нам потребуется?Батареи плоского форм-фактора типа CR2032 и сама разобранная пластиковая карта, отвертка для ее вскрытия, моментальный клей, тонкая фольга – все это представлено на рисунке 1.25.

Рис. 1.25.Необходимые детали

К сведению, МЭК – международная электротехническая комиссия (МЭК; англ. International Electrotechnical Commission, IEC; фр. Commission electrotechnique internationale, CEI) [1] – международная некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий. ANSI (англ. American National Standards Institute) – Американский национальный институт стандартов (США).

Батарея CR2032 довольно популярна в народе, используется в компьютерах для питания энергозависимой памяти CMOS и часов. Хотя вместо нее можно установить и другие плоские элементы питания, к примеру Li-Mn CR2430, CR2450, диаметр которых будет больше, но и выходной ток прибавится.

Разумеется, кроме соединения батарей в последовательную цепь для увеличения эквивалентного напряжения можно их соединять и параллельно – для увеличения выходного тока. Но все же первый случай мне представляется наиболее популярным, по крайней мере, в собственных экспериментах.

Итак, после разборки (расслоения) корпуса смарт-карты размечаем места установки дисковых элементов-батарей, нарезаем полоски фольги (я применил пищевую фольгу для кулинарных изысков, для чего совершил хищение из хозяйства моей любимой жены) и прислоняем фольгу к пластику. Клеить не потребуется, поскольку на пластиковые части корпуса смарт-карты уже нанесен клей, при соприкосновении с ним фольга легко и надежно фиксируется. В самом крайнем случае понадобится добавить каплю моментального клея, чтобы приклеить крышку корпуса за счет того, что сама смарт-карта теперь стала толще аж на… 2 мм. Но если на подложке ее корпуса провести дополнительную работу – срезать слой пластика, создав ниши для помещения в них дисковых элементов питания, то внешний вид нового источника почти не будет отличаться (ни по каким параметрам, включая толщину) от внешнего вида обычной бесконтактной карты формата EM-Marine.
