• определение протечки воды;

• определение открытия двери или ящика стола (геркон);

• определение высокой температуры.

Чтобы зарегистрировать новый датчик:

1. На базовом блоке нажмите и удерживайте более 2 с кнопку «УПР». Первый свободный (не горящий) индикатор начнет быстро мигать «Красный-Желтый-Зеленый». Если свободных мест для регистрации новых датчиков нет, то все индикаторы (1, 2, 3, 4) мигнут красным и ничего не произойдет.

2. Выньте изолятор (нарушающий контакт между платой и вставленным элементом питания) из нового датчика.

3. В течение 2 минут датчик зарегистрируется на базовом блоке, и соответствующий номеру датчика индикатор загорится «Зеленым» цветом.

После вынимания изолятора датчик производит поиск базового блока. В это время датчик потребляет относительно большое количество энергии. Если датчик оставить незарегистрированным на базовом блоке, то время работы от батареи CR2430 быстро (в течение нескольких дней) закончится. Результаты тестов по времени работы выносного датчика от одного комплекта батареи представлены ниже.

1. Если закрепить датчик на двери, а на косяке двери – входящий в комплект магнит, то датчик будет срабатывать на открывание и закрывание двери (рис. 1.33 и 1.34).

2. Металлические контакты на датчике являются детектором влаги. Если положить датчик металлическими пластинами вниз, тогда он будет детектировать протечку воды.

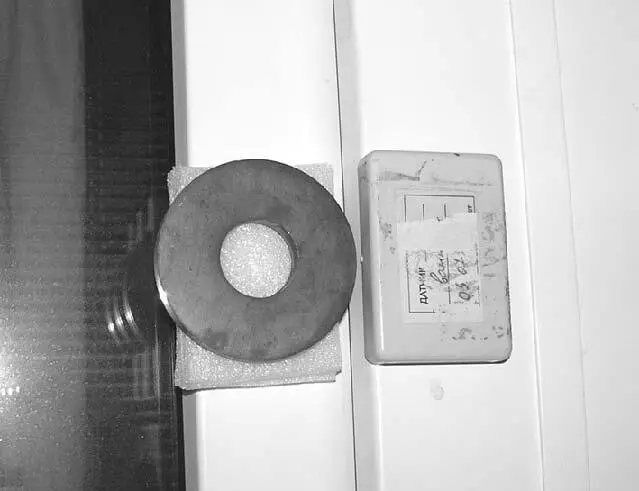

Рис. 1.33.Практическое размещение датчика на балконной двери в апартаментах автора

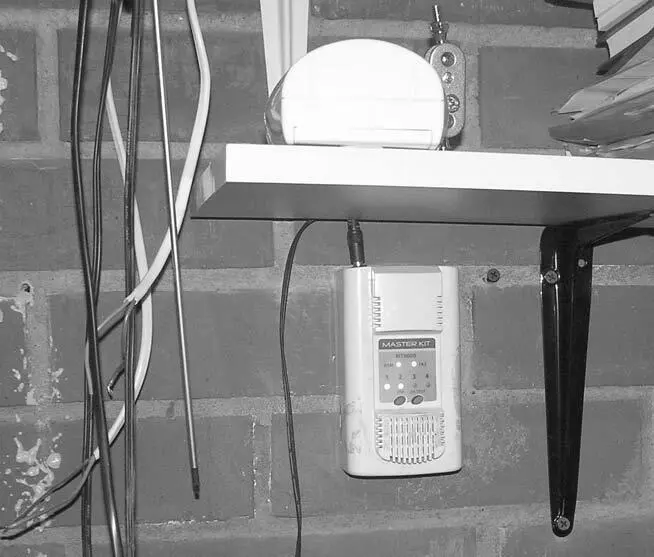

Рис. 1.34.Установка основного блока скрытно на стене лоджии

3. Датчик всегда замеряет температуру окружающего воздуха и при высокой температуре (выше +65 °C) сообщит об этом базовому блоку.

Удобно использовать входящую в комплект специальную липкую застежку, предназначенную для крепления датчика и магнита.

Анонсированная дальность «база-датчик» на открытой местности/в помещении, м – до 100/20.

Анонсированная производителем длительность работы датчиков от батареи CR2430 – до одного года. Однако на практике этот срок зависит от нескольких факторов, в числе которых – сложность условий установки (расстояние и преграды на пути между базовым блоком и выносным датчиком), частый режим поиска датчика, перерегистрации и другие факторы. На основании проведенных автором тестов средняя продолжительность уверенной работы универсального датчика от одной батареи – не более 4 месяцев.

Кроме универсальных многофункциональных беспроводных датчиков, реагирующие на влагу, температуру, открытие двери и разряд источника питания (четыре функции в каждом датчике) устройстве используются:

• встроенный GSM канал (с держателем sim-карты) для передачи sms на сотовый телефон;

• современные беспроводные технологии для связи с датчиками, безопасные для здоровья. Рассматриваемая sms-сигнализация определяет:

• протечку воды (затопление);

• повышение температуры более +65 °C и опасность пожара;

• открытие входной двери, окна, ящика стола, шкафа и т. п.;

• взрывоопасную концентрацию бытового газа;

• отключение электричества в месте установки базового блока.

Рассмотрим, как своими руками сделать из сигнализации МТ9000 «тревожную кнопку». Она может реально принести пользу во многих случаях – как в быту (в городской квартире, офисе), так и в сельской местности, на природе, в путешествия, и т. д.

В авторском варианте «тревожная кнопка» установлена для эффективного обеспечения двух важнейших задач: вызова помощи престарелым родственникам и беременной жене, а также оперативного оповещения в случае несанкционированного разбойного проникновения в квартиру. Именно поэтому важно выбрать место для установки «тревожной кнопки» (далее – ТК).

На рисунке 1.35. представлена иллюстрация установки ТК рядом с входной дверью

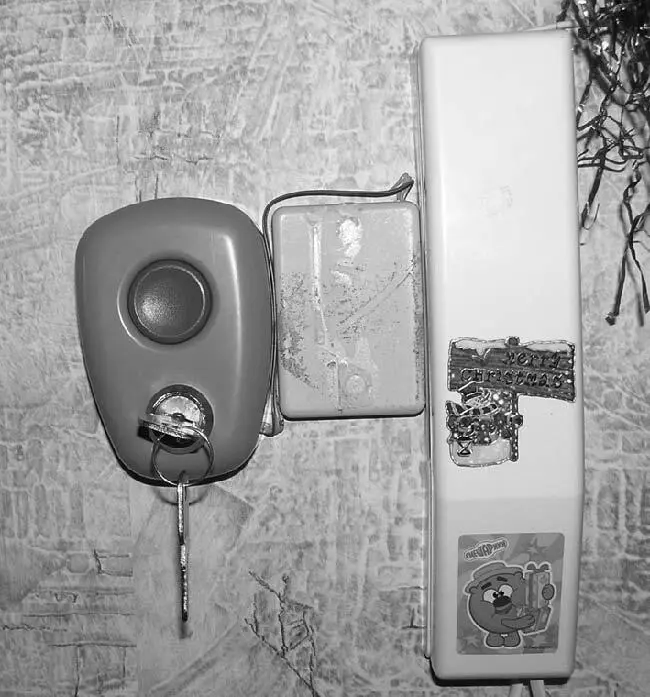

Рис. 1.35.Место рекомендуемой установки ТК

При выборе места важно учитывать такие факторы, как недоступность для детей (чтобы исключить/минимизировать случайные нажатия, ТК поднимают на высоту более 1,2 м от уровня пола) и, наоборот, доступность – для нажатия во время экстренной ситуации, когда дороги не то что секунды, но и миллисекунды имеют решающее значение (разбойное нападение и другие несанкционированные случаи).

В качестве самой «тревожной кнопки» я использую промышленное устройство (кнопку) от пожарной сигнализации – с фиксацией положения и с ключом-блокиратором (см. рис. 1.36), исключающую несанкционированные или ложные срабатывания при механическом блокировании.

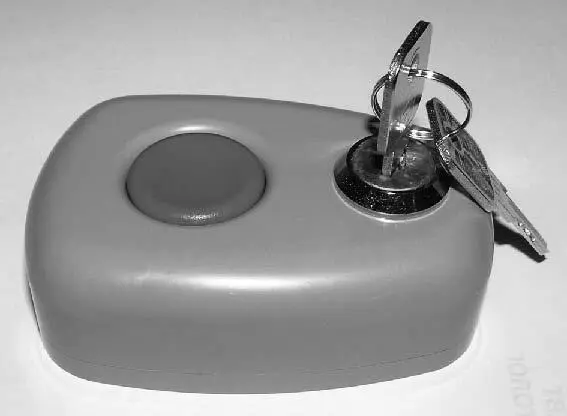

Рис. 1.36.Внешний вид механической «тревожной кнопки» с фиксацией состояния и блокиратором

Такая кнопка позволяет контролировать и фиксировать нажатие – знать, что нажатие состоялось. Саму «тревожную кнопку» можно установить на косяк двери, на стене и вообще в помещении в любом подходящем месте.

После вскрытия корпуса кнопки к специальному клеммнику (рис. 1.37-1.39) подсоедините плоский кабель – и «тревожная кнопка» готова.

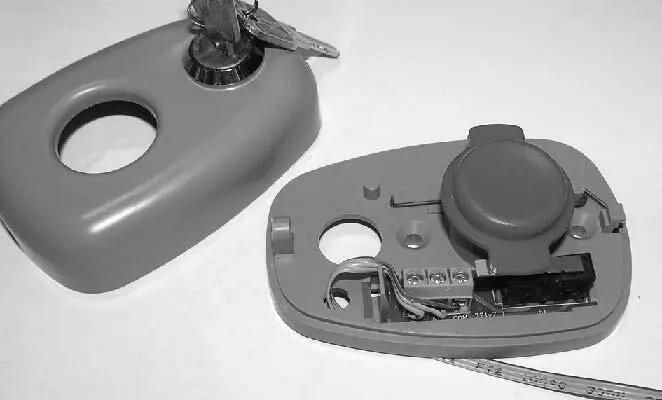

Рис. 1.37.Вид на внутренности корпуса «тревожной кнопки»

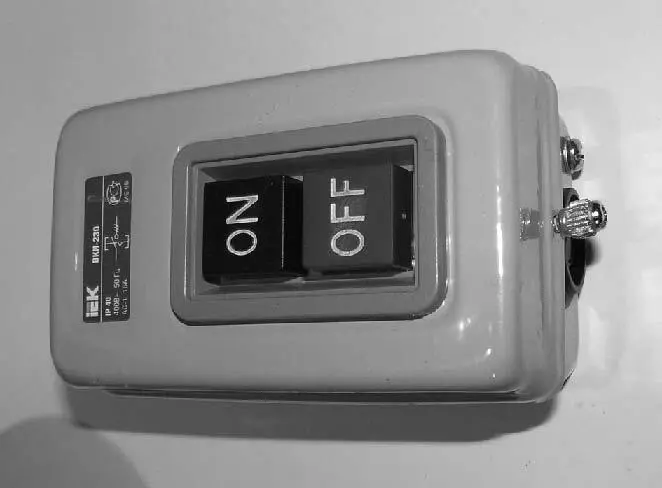

Рис. 1.38.Внешний вид другого корпуса «тревожной кнопки»

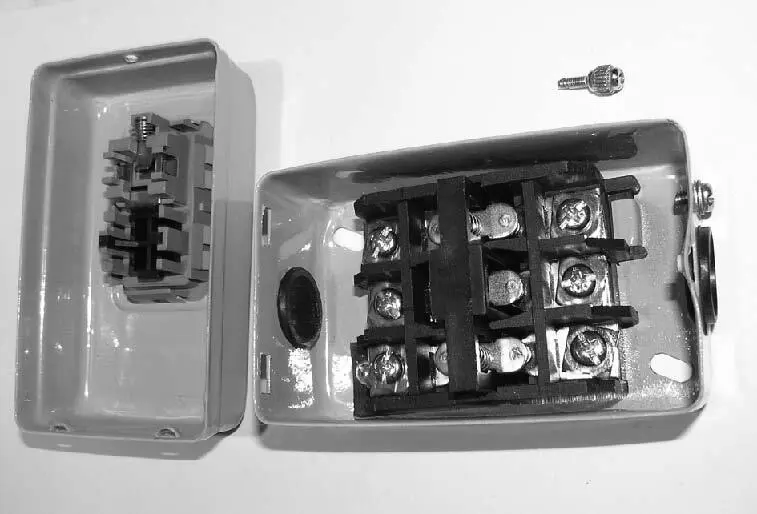

Рис. 1.39.Вид на внутренности другого корпуса «тревожной кнопки»

Контактор в «тревожной кнопке» реализован посредством микропереключателя типа МП3-1, в котором имеются три контакта и два положения. Проводники надо подсоединить в соответствии с распиновкой: обозначение на плате ТК (рис. 8) – к контакту COM – главный контакт переключателя, контакт с обозначением NC постоянно замкнут с COM в отжатом (основном, номинальном положении кнопки), и контакт с обозначением NO замыкается с COM при нажатии на ТК (и остается в электрическом контакте до механического расфиксиро-вания ключом блокиратора кнопки).
