И тут на помощь приходит автоматика. Один из самых простых вариантов решения проблемы (идеи), какой я использовал на своей практике, – транзисторный мультивибратор, управляющий реле К1, а оно, в свою очередь – двумя кнопками брелока Came Twin2/Twin4.

Его электрическая схема представлена на рисунке 1.45.

Данную электрическую схему мультивибратора можно с полным правом назвать простой и доступной. Особенность устройства – в его подключении последовательно с нагрузкой, которой в базовом варианте служит реле на напряжение 12 В, включенное в разрыв питания нагрузки.

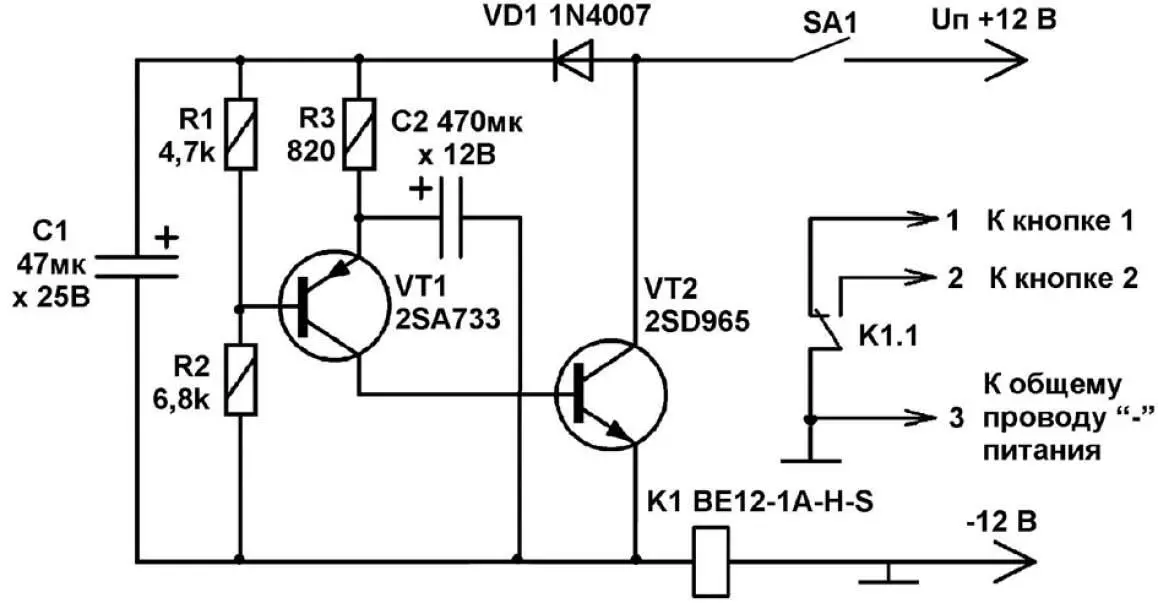

Рис. 1.45.Электрическая схема транзисторного мультивибратора, «нагруженного» (управляющего) на реле

Схема представляет собой генератор на комплементарных транзисторах разной проводимости. Открывание транзистора VT2 происходит в такт заряда-разряда накопительного конденсатора С2. От емкости этого конденсатора и сопротивления резистора R3 зависит частота переключения реле К1.

Оксидный конденсатор С1 совместно с диодом VD1 служит для обеспечения питания устройства в тот момент, когда транзистор VT2 полностью открыт и на реле К1 воздействует почти полное напряжение питания.

Транзисторы 2SA733 и 2SD965 выбраны специально, поскольку имеют подходящие электрические характеристики. Напряжение U кбоне менее 40 В, запас тока в импульсном режиме, коэффициент усиления h 2leне менее 200, частота переключения до 100 Гц, температурный диапазон -55…+125 °C и малогабаритный корпус типа ТО-92 (или SC-43A) позволяют сделать конструкцию надежной и миниатюрной.

Поскольку при напряжении питания 12 В частота открывания перехода коллектор-эмиттер VT2 примерно 0,5 Гц, а скважность (пауза между вспышками) – в 2,5 раза больше, данный транзистор не успевает перегреваться, даже если мощность нагрузки (реле или иной активной нагрузки) увеличить в 2 раза.

При понижении напряжения питания частота вспышек уменьшается, и наоборот. Работоспособность устройства сохраняется даже при падении питающего напряжения до 4 В; и если вместо электромагнитного реле К1 включить низковольтную лампу накаливания с номинальным напряжением 2,4–3,5 В, можно получить прерыватель тока в цепи с соответствующим напряжением. Лампа будет мигать.

Поэтому с помощью рассмотренной разработки можно сделать и мигающий фонарь (применяемый вместо знака аварийной остановки), и «исправить» вышедший из строя проблесковый маячок. Например, быстро «починить» маячок оранжевого цвета (обозначающий дорожную спецтехнику), если в нем откажет электродвигатель.

Для адаптации устройства в большегрузных автомобилях с напряжением бортовой сети 24 В устройство потребует незначительной доработки, в частности замены транзистора VT2 на другой, с тем, чтобы П кэбыло выбрано с запасом (более 30 В). Также потребуется применить оксидные конденсаторы с большим рабочим напряжением.

Кроме автомобиля устройство удобно применять в широком спектре возможностей: индикация включения/ выключения, детские игрушки (например, сделать мигающими глаза мохнатой собаки), устройства сигнализации. Если вместо К1 включить звуковой капсюль со встроенным генератором 34, например FXP-1205B, звук будет прерывистым.

Вариантов применения данного устройства много и они ограничиваются только фантазией радиолюбителя.

Транзистор 2SA733 можно заменить на аналогичный транзистор средней мощности, например, КТ502 с любым буквенным индексом. 2SD965 можно заменить на транзистор 2SC945 или отечественный КТ503 с любым буквенным индексом.

Все постоянные резисторы – типа МЛТ-0,25, MF-25. Оксидные конденсаторы фирмы Hitano могут быть замены отечественными типа К50-29, К50-35.

Диод VD1 заменяют на 1N4001, 1N4002, КД522 с любым буквенным индексом или аналогичный.

Реле К1, показанное на схеме (рис. 1.45), потребляет ток 0,06 А. Переход коллектор-эмиттер транзистора VT2 рассчитан на ток до 0,8 А, а в импульсном режиме – до 4 А. Из этого следует исходить при выборе (вместо К1) другой нагрузки для рекомендованного устройства.

Элементы устройства (из-за малочисленности) собраны на макетной плате размерами 1,5х2,5 см. Такая небольшая плата удобно устанавливается в корпус от автомобильного реле (например, типа 3747-06) или в другой компактный.

Соединения между элементами выполнены перемычками из провода МГТФ-0,6.

Устанавливать на теплоотводы транзисторы не требуется.

Мультивибратор часто используется радиолюбителями для построения популярных схем и устройств. Его несложное устройство на 2 транзисторах с успехом может заменить неисправное реле-прерыватель в автомобиле или иной электронный узел в цепи питания 10–15 В.

К примеру, можно использовать и другую схему мультивибратора, любой прерыватель тока, нагруженный на реле с обязательным условием выбранной частоты переключения (включения) реле не быстрее 1 раза в 2 секунды. Реле, в свою очередь, замыкает контакты кнопок 1 и 2 на ПДУ (брелоке). Второй контакт для обеих кнопок – общий и соединен с «общим проводом» – «минусом» питания. Это и позволило решить вопрос довольно простым методом (см. электрическую схему на рисунке 1.45)

Рабочая частота переключения для данного устройства найдена опытным путем, таким образом, устройство, включенное с помощью SB1, способствует поочередному замыканию контактов кнопок «открыть» (1) и «закрыть» (2) на брелоке. Провода от реле к кнопкам брелока имеют минимальную длину 10–12 см и сделаны с помощью провода МГТФ-0,6 (рис. 1.46).

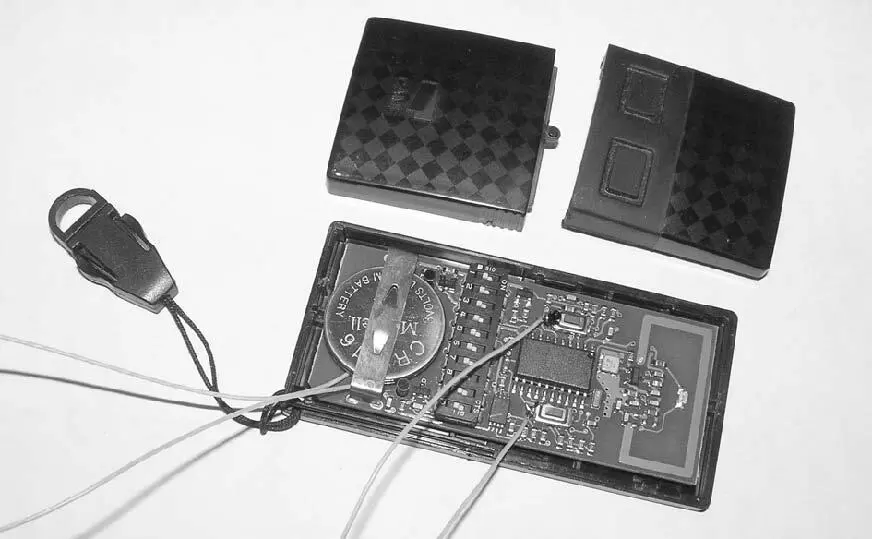

Рис. 1.46.Вид на подключение проводников к печатной плате брелка

Из пластмассового корпуса брелока Came Twin2/Twin4 они выводятся через прорезь, сделанную бокорезами.

Сам брелок расположен и закреплен с помощью одного самореза в моей автомашине в передней ее части, в технологическом отверстии (нише) рядом с решеткой радиатора (с внешней стороны).

Включатель SB1 можно не устанавливать вообще (или не выключать) – на длительную и надежную работоспособность устройства это почти не влияет, если не считать относительно быстрого разряда батарей в брелоке (за месяц). Но здесь на помощь придет электрическая схема стабилизатора напряжения на микросхеме КРЕН5, представленная на рисунке 1.47.

Рис. 1.47.Электрическая схема адаптера напряжения 5 В

С ее помощью вообще нет нужды думать о смене элементов питания (они из брелока изымаются), поскольку для ПДУ обеспечивается стабилизированное напряжение +5 В, от которого брелок работает стабильно. Подключение стабилизатора-адаптера производится к цепи питания, идущей от замка зажигания автомобиля (питание подано при включении зажигания).
