1.9.2. Достоинства ионисторов

• Очень высокая емкость.

• Низкое внутреннее сопротивление.

• Высокая проводимость.

• Быстрый разряд.

• Длительный срок эксплуатации.

• Практически неограниченное количество циклов разряда.

• Низкая стоимость.

• Простота зарядки.

При этом ионисторы имеют ряд характерных особенностей:

• обладают высокой удельной плотностью энергии (ресурс соизмерим с ресурсом АКБ, в комплекте с которыми используются суперконденсаторы);

• имеют высокий КПД;

• практически не имеют утечки;

• не реагируют на изменение температуры.

Все это делает возможным их перспективное использование в автономных электрических системах, работающих на основе солнечных батарей, использования энергии прилива, а также ветрогенераторов.

Потенциал таких устройств поистине безграничен. Запас энергии и мощность можно рассчитать по формулам:

E = CU 2/2 (Дж) и P = U 2/4R (Вт),

где С – емкость, Ф; U – напряжение на электродах, В; R – эффективное последовательное сопротивление, Ом.

Внутреннее омическое сопротивление при +25 °C имеет порядок величины 5-15 МОм.

Внутреннее сопротивление R ионистора может быть рассчитано по формуле:

R вн= U /| кз,

где R вн– в Омах; U – напряжение на ионисторе, В; I кз – ток короткого замыкания, А.

К примеру, для ионистора К58-3 зарубежный аналог DC-2R4D225 – R вн= 10-100 Ом.

Электрическую емкость ионистора рассчитывают по формуле:

C = I t / U ,

где С – емкость, Ф; I – постоянный ток разрядки, А; U – номинальное напряжение ионистора, В; t – время разрядки от U ном до нуля, с.

Или же по формуле:

C = S/d,

где d – толщина двойного электрического слоя (нм, обычно 5-10), а S – общая площадь поверхности электрода, состоящего из активированного угля.

Толщина двойного электрического слоя очень мала и сопоставима с размером молекулы.

Электрод ионистора – по определению – представляет собой совокупность сверхбольшого количества частиц активированного угля, он имеет и огромную площадь поверхности, до 3000 см 2/г.

Габариты некоторых ионисторов показаны на рисунках 1.49 и 1.50. К примеру, ионистор 1 Ф на напряжение 5,5 В (модель 1905V) выглядит так, как показано на рисунке 1.49.

Рис 149Внешний вид зарубежного аналога ионистора К583 емкость 1 Ф на - фото 48

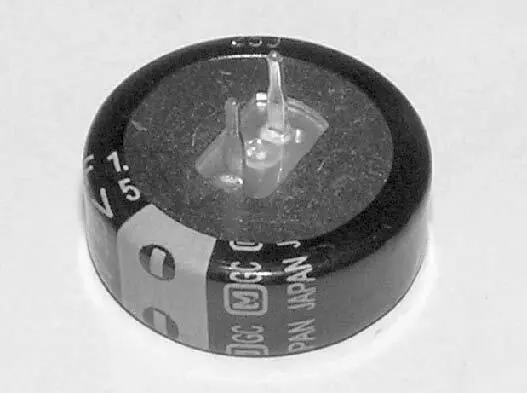

Рис. 1.49.Внешний вид зарубежного аналога ионистора К58-3 емкость 1 Ф на напряжение 5,5 В(модель 1905V)

Рис 150Ионистор К589а внешний вид Таким же будет и внешний вид ионистора - фото 49

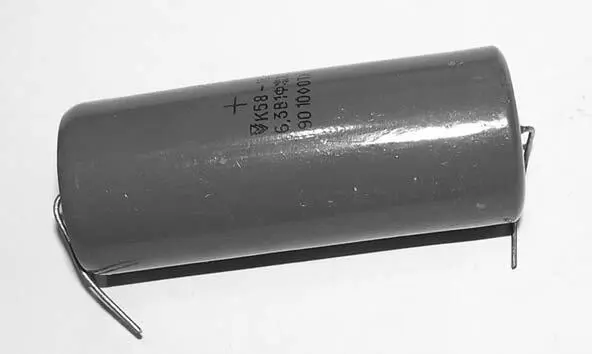

Рис. 1.50.Ионистор К58-9а: внешний вид

Таким же будет и внешний вид ионистора К58-1В 1 Ф на напряжение 6,3 В.

Ионистор К58-9а представляет собой залитый компаундом ионистор К58-3 с приваренными проволочными выводами («+» маркирован черной точкой) – см. внешний вид на рисунке 1.49.

Ионисторы К58-96 и К58-9в (японский аналог DB-5R5D105) на напряжение 5 и 6,3 В состоят, соответственно, из двух и трех соединенных последовательно ионисторов К58-3.

Напряжение «разложения».Чтобы раскрыть это понятие, надо рассмотреть материал электролитов, который используется производителями ионисторов. А это прежде всего водные (водорастворимые) и органические (водонерастворимые) электролиты. Двойной электрический слой работает как изолирующий (диэлектрик) и при приложении внешнего постоянного напряжения не позволяет протекать «сквозному» току. Причем «органика» позволяет прикладывать к ячейке ионистора напряжение до 3 В, а «водорастворимый» – только до 1,5 В. И при определенном уровне напряжения за счет электрохимических» процессов начинает протекать ток. Именно величина этого напряжения называется «напряжением разложения» (или, если быть наиболее точным – «напряжением электрохимического распада электролита»).

Увеличение напряжения также ведет к более интенсивному разложению электролита, увеличивается ток, и ионистор выходит из строя (пробой). Поэтому ионисторы рассчитаны на столь малое (относительно оксидных конденсаторов) напряжение, ограничены «напряжением разложения» и нередки случаи, когда ионисторы соединяют последовательно.

В принципе ионистор – неполярный прибор. Вывод «+» указывают для обозначения полярности остаточного напряжения после его зарядки на заводе-изготовителе.

Основные характеристики отечественных ионисторов приведены в таблице 1.1.

Таблица 1.1

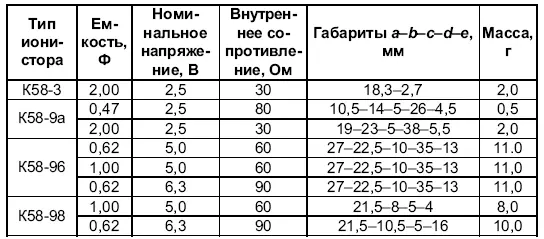

Основные характеристики ионисторов отечественного производства

Рабочая температура инонисторов в диапазоне от 25 до 70 C отклонения - фото 50

Рабочая температура инонисторов – в диапазоне от -25 до +70 °C; отклонения емкости от номинальной – от -20 до +80 %.

При изменении рабочего (максимального) напряжения внешний вид ионисторов может существенно отличаться (по габаритам), даже если они имеют одинаковую емкость.

1.9.3. Зависимость условий эксплуатации и долговечности ионистора

Долговечность работы ионистора значительно зависит от условий эксплуатации. Так, при работе под напряжением U номпри температуре окружающей среды +70 °C гарантированная долговечность составит 500 часов. При работе под напряжением 0,8 U номона увеличивается до 5000 часов. Если же напряжение на ионисторе не превышает 0,6U ном, а температура окружающей среды – +40 °C, то ионистор будет исправно работать не менее 40 000 часов.

1.9.4. Стандартная схема включения ионистора

Стандартная схема включения ионистора в качестве резервного источника питания приведена на рисунке 1.51.

Диод VD1 предотвращает разряд ионистора С1 при «нулевом» напряжении питания (U n=0). Резистор R1 ограничивает зарядный ток ионистора, защищая источник питания от кратковременной перегрузки при включении. Однако если применяемый в конкретном случае источник питания выдерживает кратковременную нагрузку током 100–250 мА, такая защита не требуется.

Рис 151Электрическая схема включения ионистора 195 Практическое - фото 51

Рис. 1.51.Электрическая схема включения ионистора

1.9.5. Практическое применение ионисторов в электронных схемах

Также и во многих других случаях ионистор эффективно заменяет встраиваемые в прибор резервные источники питания, что рассмотрено далее на конкретном примере.

Электронная сигнализация МТ9021 – современное охранное устройство, предназначенное для охраны квартир, офисов, гаражей, дач или складских помещений. Отличительной особенностью ЭОС МТ9021 является то, что устройство имеет встроенные датчики движения и температуры. При срабатывании датчика движения или при повышении температуры внутри охраняемого помещения до +65 °C прибор осуществляет рассылку sms сообщений по списку телефонных номеров, хранящихся в его памяти. В память МТ9021 можно записать до 5 телефонных номеров для оповещения о происходящих событиях, к примеру, свой номер телефона, номер телефона соседа или номер телефона службы охраны. Основным требованием является то, что в месте установки сигнализации должно быть покрытие оператора сотовой связи сети Мегафон.
