Технические характеристики и инструкция пользователя устройства широко доступны, поэтому, чтобы не копировать их и не утомлять читателя лишними подробностями, опустим их. Скажу лишь, что с данной информацией можно ознакомиться самостоятельно на сайте производителя устройства – компании МастерКит, в разделе «сигнализации», задав в поиске номер модели МТ9021.

После подключения к прибору источника питания и включения устройство переходит в режим обучения на 5 минут. В это время имеется возможность получать входящие sms-сообщения для настройки. Затем прибор автоматически переходит в режим охраны.

Одним из существенных недостатков данной модели в части ее функционала является шлейф питания к основному блоку. От батарейного отсека идет двухжильный провод длиной 2,5 м, оканчивающийся разъемом BNC (штекер), который вставляется в гнездо того же форм-фактора на корпусе сигнализации.

На корпусе с боку имеется миниатюрный включатель питания. Таким образом, пока питание поступает на печатную плату во включенном режиме сигнализация работоспособна. Но если цепь питания разорвать, все предварительные приготовления по охране объекта теряют смысл. Разорвать цепь питания можно быстрым отключением на штатном включателе, обрывом (обрезанием) провода от батарейного отсека, ударом по батарейному отсеку, при котором нарушится контакт одной из элементов-батарей, включенных в последовательную электрическую цепь, и еще несколькими вариантами.

Практикой выявлена причина нестабильного срабатывания устройства в режиме «охрана». Это несоответствие установки устройства требованиям (по высоте и удаленности от стен, потолка и пола) предельных габаритов помещения-объекта; в небольшом помещении, таком, как автомобиль, где нет возможности, соблюдать эти требования (2 м от пола), срабатывание устройства не надежно. И есть реальная возможность отключения питания еще до посылки «тревожного» sms владельцу имущества.

Для того чтобы sms ушло (было передана по каналу сотовой связи), нужно как минимум 2–3 секунды. И если за это время оперативно разорвать шлейф питания устройства, его можно «обезопасить» для нарушителя.

Установлено, что устройство стабильно работает в диапазоне напряжений питания 3,3–4,7 В (с защитой от неправильной полярности).

Ток потребления в энергосберегающем режиме всего 100 мкА, что и обеспечивает длительную автономную работу устройства от одного комплекта элементов питания.

Доработка заключается в том, чтобы подключить к данному устройству автономное питание прямо в корпусе основного блока. Установленного на штатной позиции оксидного (электролитического) конденсатора С1 недостаточно для обеспечения уверенной работы устройства при отключении питания: он не обеспечит автономную работу в течение 3 секунд, даже если его емкость увеличить (хотя увеличение емкости такого конденсатора неминуемо приведет к увеличению габаритов, а мы в данном случае ограничены корпусом устройства). Поэтому в части усовершенствования промышленной конструкции я пошел двумя альтернативными путями.

Решение с помощью аккумуляторов:подключил параллельно разъему питания в корпусе устройства бывший в употреблении аккумулятор AP-Li-10B/12B с номинальным напряжением 3,7 (емкость 900 мА/ч) от старого фотоаппарата Olympus. Подключение представлено на рисунке 1.52.

Перед подключением данный аккумулятор был вынут из пластикового корпуса с отключением от платы контроллера заряда. Теперь при отключении внешнего питания (от выносного блока с тремя батареями) сигнализация сохраняет работоспособность.

Однако аккумулятор с таким подходящими габаритами и энергоемкостью найдется не у всех. Можно установить Li-Pol-аккумулятор типа LP401230 c тем же номинальным напряжением 3,7 B и энергоемкостью 100 мА/ч (см. рис. 1.53).

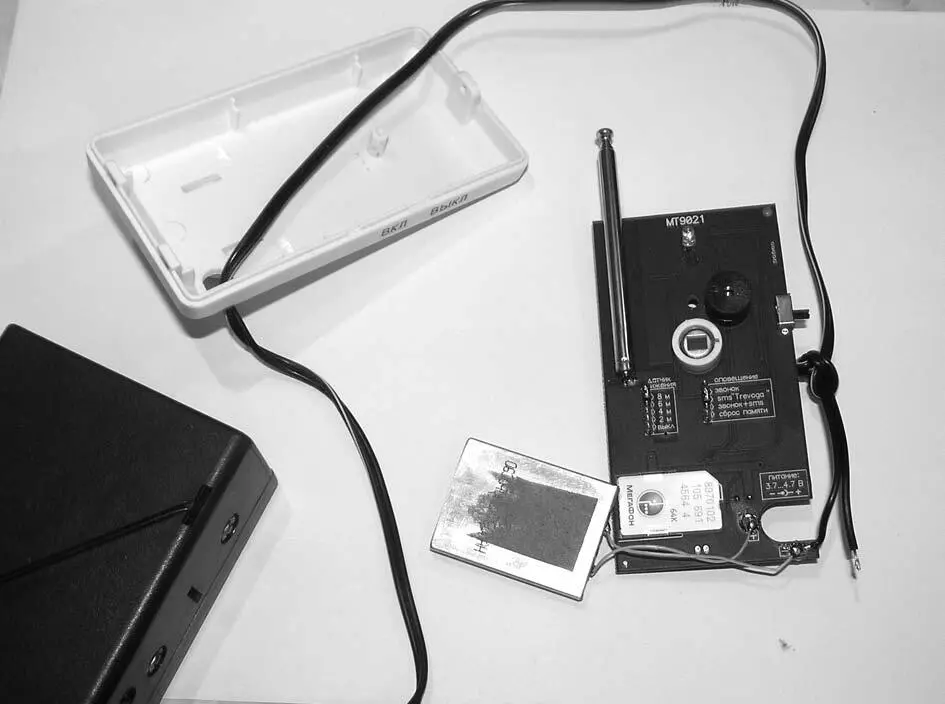

Рис. 1.52.Вид на подключенный АКБ AP-LM0B/12B

Энергоемкости 100 мА/ч в данном случае вполне достаточно для решения поставленной задачи. Литий полимерные аккумуляторы многих современных (особенно малофункциональных, простых) сотовых телефонов могут работать без подзарядки больше месяца.

Однако недостаток этого решения в том, что Li-Pol-аккумулятор быстро портится (теряет емкость) в условиях постоянного и продолжительного подключения к источнику питания (в данному случае – внешнему блоку). Хотя в данном случае на это можно не обращать внимания, поскольку «резервный» источник питания нужен только на несколько секунд, сразу после отключения основного (штатного) выносного блока питания.

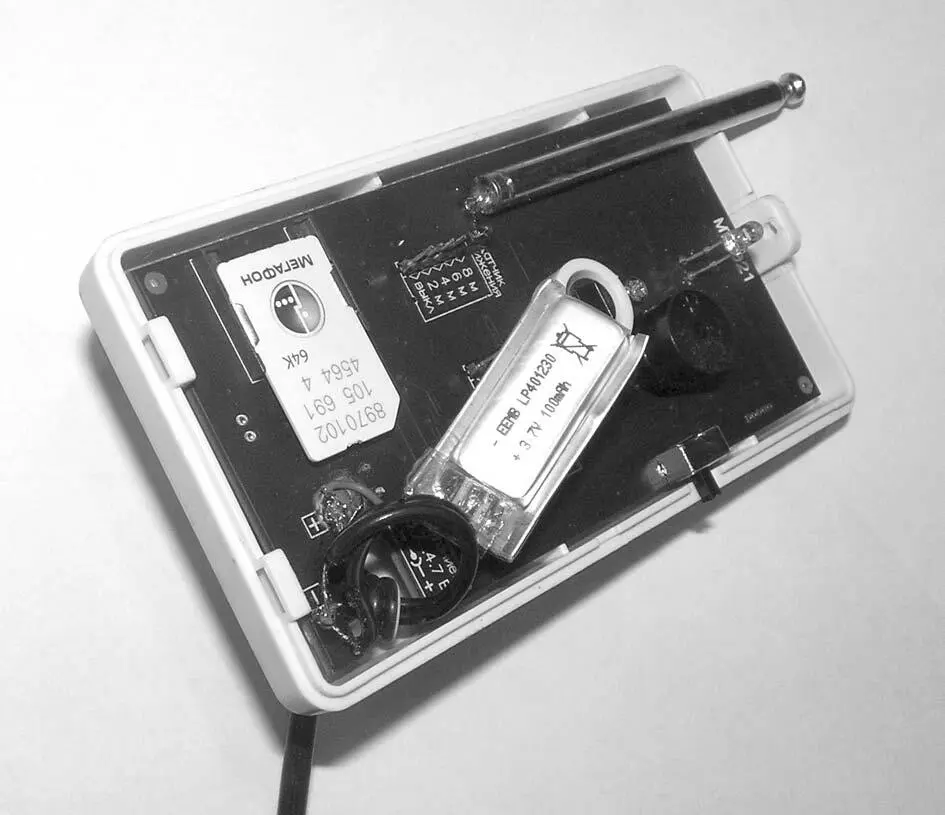

Рис. 1.53.Вид на Li-Pol-аккумулятор типа LP401230 c тем же номинальным напряжением 3,7 В перед установкой и подключением к корпусу MT9021

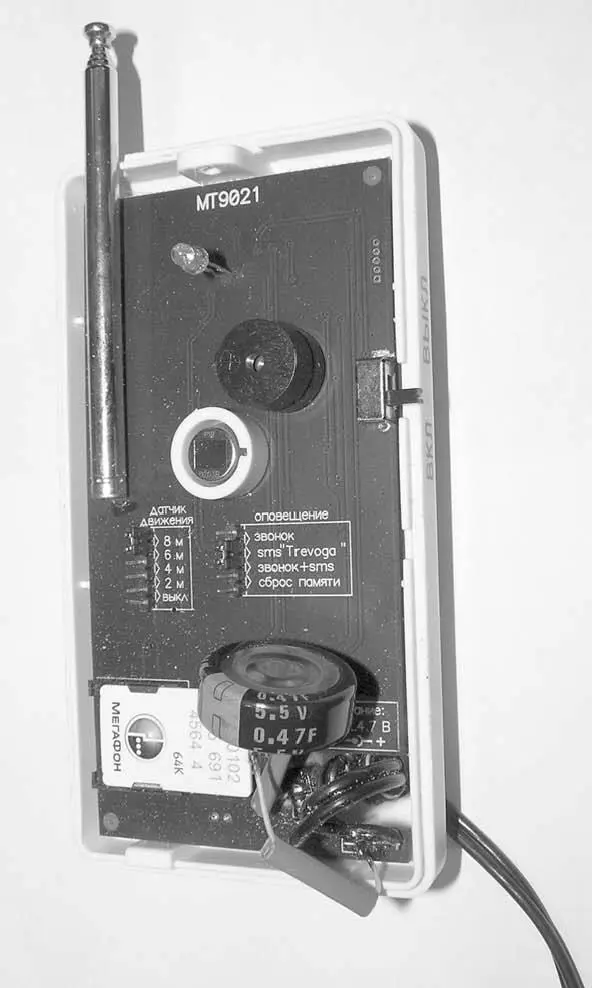

Рис. 1.54.Ионистор DB-5R5D474T, подключенный параллельно контактам разъема питания

«Минус» аккумуляторного решения в том, что при постоянно замкнутой цепи включателя питания напряжение приложено к плате до тех пор, пока не разрядится аккумулятор, что прямо зависит от его энергоемкости. Следовательно, отсутствие возможности отключить устройство внешне приведет к тому, что сигнализация будет слать «тревожные» sms постоянно (один раз в 10 минут – в соответствии с программой, заложенной производителем), пока в зоне охраны (датчик движения) находится и перемещается какой-то объект. А этим объектом вполне может быть и хозяин автомобиля. Для этого случая мною предусмотрено простое решение.

Решение с помощью ионистора.Вместо аккумулятора в те же точки – с соблюдением полярности – подключается ионистор емкостью 0,47 Фарады и напряжением 5 В. Стоимость его едва превышает 60 рублей, поэтому такая замена вполне оправданна. Вид на подключенный ионистор марки DB-5R5D474T представлен на рисунке 1.54.

Также и во многих других случаях ионистор эффективно заменяет встраиваемые в прибор резервные источники питания, что рассмотрено далее на конкретном примере. При всех описанных возможностях ионисторы заряжаются и посредством электрического тока.

Ионисторы накапливают энергию в момент максимальной производительности устройств, генерирующих электрическую энергию. И в данном случае ионистор как нельзя лучше подходит для аккумулирования энергии и последующей ее отдачи в короткое время (впрочем, вполне достаточное для уверенного оповещения данной сигнализации посредством отправки sms).
