Шнуром с крючком стягивают дно. В этом положении крючок зацепляют за верхнее кольцо. Под весом плодов крючок и кольцо разъединяются, дно раскрывается, и они сыплются в тару.

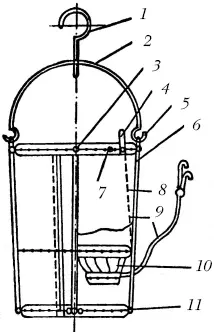

Плодосборная сумка.1 – подвеска, 2 – дужка, 3 – стойка, 4 – крючок, 5 – крючок дужки, 6 – стойка с ушком, 7 и 11 – верхнее и нижнее кольца, 8 – конический корпус, 9 – стягивающий шнур, 10 – самораскрывающееся дно.

Рабочим органом в этом приспособлении являются пружинящие сдвоенные пальцы из проволоки толщиной 10 мм, прокаленной в местах сгиба.

Корпус плодосъемника делают из легкого материала. С помощью болтов крепят алюминиевый патрубок (для шеста). В корпусе делают отверстия. В нижней части пальцы фиксируют на наружной поверхности корпуса мягкими проволочными скобами в 3 точках. Продев скобы в отверстия, их концы загибают внутрь – с тем расчетом, чтобы они обхватывали проволочные кольца, вставленные в корпус. По окружности корпуса, с одинаковым интервалом (20 – 25 мм), размещают 8 пар пружинящих пальцев. Вверху пальцы сгибают в виде колец и продевают через них стягивающую леску.

Плодосборный мешок (диаметром 170 – 180 мм) шьют из мягкой ткани. Его длина от нижнего торца корпуса до стягивающей части составляет 200 мм. Мешок верхней частью вставляют в корпус и прикрепляют (за отверстия и пальцы).

Плод захватывают при помощи шнура, расположенного параллельно шесту, и лески, которую продевают через верхние концы пальцев. Один ее конец привязывают к кольцу пальца, у патрубка, а второй продевают через кольца пальцев (всех или части) и привязывают к ограничительному кольцу. К нему же прикрепляют необходимой длины шнур. Роль пальцев заключается еще и в том, что они не дают плоду выпасть из приспособления. Применяют плодосъемник следующим образом. Пружинистые пальцы подводят к плоду; для его захвата натягивают шнур. Затем шестом отрывают плод, и он попадает в мешок.

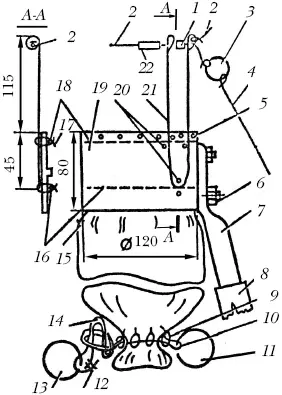

Плодосъемник с пружинящими пальцами.1 – короткая трубка, 2 – стягивающая леска, 3 – ограничительное кольцо, 4 – шнур, 5 – отверстия для крепления мешка, 6 – болты крепления патрубка, 7 – патрубок для шеста, 8 – шест, 9, 11 и 13 – малые и большие кольца, 10 – стягивающий шнур, 12 – зажим, 14 – быстродействующий узел, 15 – плодосборный мешок, 16 и 18 – нижнее и верхнее проволочные кольца, 17 – скобы, 19 – корпус, 20 – отверстия для крепления пальцев, 21 – сдвоенные пружинящие пальцы, 22 – удлиненная трубка.

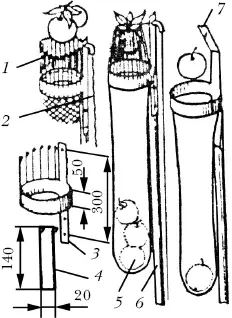

Для сбора плодов с нежной кожицей (как, например, груши) удобнее именно это приспособление. Высота падения плода в нем сведена к минимуму, благодаря чему их целостность сохраняется. Изготавливают конструкцию по размерам, указанным на рисунке.

Механический плодосъемник.1 – планка с лезвием, 2 – нож-захват, 3 – мешочек, 4 – шест.

Из консервной банки (емкостью 1 л) делают кольцо. А него вставляют (в виде клетки) шпильки П-образной формы. Их верхние концы загибают в кольца, а в них протягивают крепкий шнур (или толстую леску).

Оригинальный сниматель фруктов.1 – клетка с подвижными стенками, 2 – шнур, 3 – кольцо клетки, 4 – прутья, 5 – мешочек, 6 – шест, 7 – нож.

Фрукт заводят в клетку и тянут за шнур. После того как верхний край клетки сойдется, сниматель тянут вниз, и плод падает в мешочек. Приспособление можно сделать проще, прикрепив на конце шеста нож (вместо клетки).

Ножницы подводят под плодоножку яблока (или груши) и надавливают на рычаг. Усилие от его движения передается на рычаг через трос. Ножницы перерезают плодоножку. Яблоко (или груша) попадает сначала в приемную чашу, затем – в рукав и медленно сползает по нему. Рукава делают из эластичной ткани. Ширина рукава должна быть равной диаметру среднего плода.

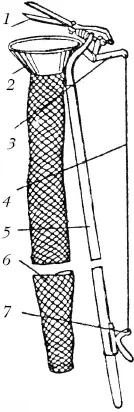

Плодосъемник с ножницами.1 – ножницы, 2 – приемная часть, 3 и 7 – рычаги, 4 – трос, 5 – шест, 6 – длинный рукав.

Состоит из вытянутого в форме эллипса кольца, которое делают из проволоки (диаметром 3 мм). Один конец сгибают под углом 90°. Сверху к кольцу приваривают неподвижный нож из стали (толщиной 2 мм) с вырезом под углом 90° – для захода плодоножки. Второй нож, поворотный, приваривают к трубке (диаметром 14 мм, толщиной стенки 1 мм, длиной 1100 мм).

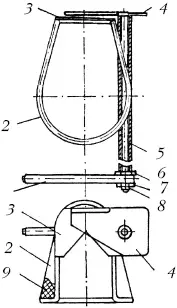

Плодосъемник для груш и слив.1 – рукоятка, 2 – эллипсовидное кольцо, 3 – неподвижный упор-нож, 4 – поворотный нож, 5 – трубка, 6 – контргайка М5, 7 – гайка М5, 8 – стержень, 9 – сетка-мешок.

Снизу к кольцу по всему периметру, привязывают сетчатый мешок (или капроновый чулок). В трубку вставляют стержень (диаметром 5 мм).

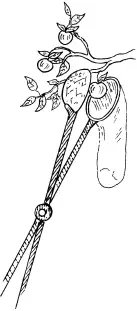

Состоит из 2 реек, соединенных посередине шурупом (наподобие ножниц). На верхнем конце реек закрепляет 2 проволочных кольца (диаметром 100 – 120 мм). На одно из них надевают совсем маленький мешочек, на второе – побольше, в виде чулка.

Отличается предельной простотой конструкции. Небольшая подсказка: съемник делают в виде кольца из стальной проволоки (диаметром 2 – 3 мм), а чтобы его режущая часть была острее, ее затачивают.

Плодосборник для сбора фруктов с высоких деревьев.1 – проволочный каркас, 2 – кольцо-съемник, 3 – втулка, 4 – штанга, 5 – мешочек.

С помощью такого приспособления пожилым людям убирать урожай гораздо легче.

В отличие от остальных плодосъемников, этот лишен каких бы то ни было механических частей. Берут шест длиной 3 – 4 м, а на конце прикрепляют конус из листового железа и обращенный воронкой кверху. В его стенках делают 2 прорези, края заостряют. Приспособление позволяет снимать яблоки и груши настолько аккуратно, что они не теряют товарный вид даже при длительном хранении. Хитрость заключается в том, что плод нужно поймать в конус, плодоножку завести в прорезь, и, слегка крутанув шест, обрезать.
