Коллектив авторов - Практичные самоделки для дачи своими руками

Приспособление из пластиковой бутылочки.1 – деревянная деталь, 2 – металлическая деталь.

Рационализатор взял пластиковую цилиндрическую емкость и срезал донышко. Конец цилиндрической части он вырезал в виде 4 лепестков. Емкость умелец насадил на деревянную палку и прибил к ней гвоздиком. Получился легкий и удобный (весом около 100 г), а главное, не повреждающий плоды съемник. Ручку можно сделать разъемной, а ее части соединять патрубками из алюминиевой трубки.

Плодосъемник состоит (по терминологии автора) из ловителя, толкателя и матерчатого мешочка. Все это крепится к деревянному шесту, состоящему из 2 частей и дающему возможность снимать плоды с очень высоких деревьев (до 4,5 м). Ловитель и толкатель представляют собой единое целое. Их умелец сделал из проволоки (толщиной 3 – 4 мм) в виде «восьмерки» и выгнул под углом 90°.

Приспособление позволяет снимать и очень крупные плоды: до 140 мм в диаметре.

Рационализатор укрепил стандартный сучкорез на конце 4-метрового деревянного шеста (диаметром 40 мм). Чуть ниже он приделал проволочное кольцо (диаметром 400 – 500 мм) с капроновым мешочком. К подвижному концу сучкореза привязал бечевку (той же длины, что и шест).

Народный умелец из проволоки (толщиной 6 мм), сделал кольцо (диаметром 150 – 160 мм) и условно разделил его на 4 равные части. К метке 1 он приварил трубку под углом примерно 120° к плоскости кольца (для черенка), к меткам 2 и 4 – зубцы под углом 60°, к метке 3, под таким же углом, – резец.

Зубцы (высотой 45 и шириной в основании 10 – 12 мм) изобретатель сделал из проволоки (толщиной 5 мм), а резец – из стальной пластины (толщиной 1,5 мм), заточенной изнутри.

К кольцу садовод прикрепил мешочек (длиной 250 мм) из прочной ткани. Резец помогает сорвать любой плод со свободно качающейся ветки, не повреждая и не обрывая растущие рядом плоды.

Умелец смастерил из проволоки (диаметром 4 – 5 мм) 2 фигуры разной формы, связал их вместе и примотал к шесту. К плодосъемнику прикрепил сетку с мелкими ячейками.

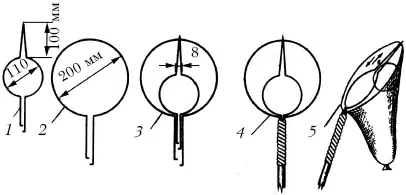

Плодосъемник из проволоки.1 и 2 – части плодосъемника, 3 – совмещенные части, 4 – соединение с шестом, 5 – готовый плодосъемник.

Плодоножку яблока (или груши) зажимают углом внутренней фигуры и серией резких поворотов влево-вправо отламывают ее.

В конструкцию плодосъемника входят 2 проволочных кольца (толщина проволоки – 3 – 4 мм) диаметром 150 мм и 2 алюминиевые трубки (длиной 300 мм). Концы колец умелец скрепил заклепками и запрессовал в трубку. В 160 мм от кольца он сделал в трубках отверстия для болта, скрепляющего обе части приспособления. У одного кольца на длинной трубке укреплен блочок для шнура. Его конец он прикрепил рядом с другим кольцом. Вторую трубку с первой соединил пружиной: чтобы зафиксировать кольца на определенном расстоянии.

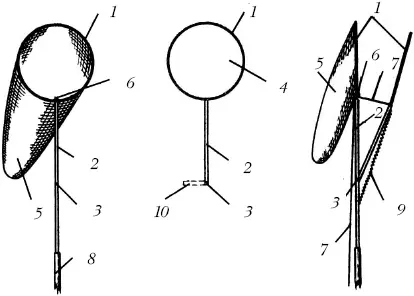

Плодосъемник с сачком.1 – кольцо, 2 – труба, 3 – болт, 4 – брезент, 5 – чулок, 6 – блок, 7 – шнур, 8 – шест, 9 – пружина, 10 – рычаг.

К первому кольцу рационализатор прикрепил мешочек из чулка; ко второму, в соответствии с его размерами, пришил кусок брезента. Свободный конец первой трубки он соединил с разборным шестом.

Устройство подводят к плоду и натягивают шнур; кольца при этом соединяются. Плод прижимают кольцом и брезентом, мешочек открывается и он попадает в него. Если яблоко оторвалось не сразу, поворачивая плодосъемник из стороны в сторону, шнур не отпускают. Это можно сделать только тогда, когда плод окажется в мешочке. Перед обшивкой колец изобретатель изоляционной лентой обмотал проволоку (в 3 слоя) – чтобы она не повреждала плоды.

Умелец сделал в ней 3 конусообразных выреза (глубиной 35 мм и шириной 25 см).

Затем он прикрепил ее к шесту (длиной 3 – 4 м, толщиной 35 – 45 мм). Для этого рационализатор сделал в дне банки 2 отверстия под болты 3 – 4 мм и закрепил их шурупами (такой же толщины). Для лучшей фиксации изнутри банки он приделал планку. Приспособление позволяет аккуратно снимать плоды, но для гарантии можно банку изнутри обклеить мягким материалом.

Мелкие косточковые плоды удобнее собирать с помощью небольшой сумочки, которая надевается на пальцы руки. Расположенные в верхней части сумки острые ножи легко перекусывают плодоножку, и сливы, абрикосы и персики падает на дно сумочки.

Представляет собой консервную банку (диаметром 100 мм); в верхней крышке нарезают зубцы. К алюминиевой трубке банку прикрепляют болтом. Плодосъемник подводят под ягоду и разрезом захватывают плодоножку. Легкое движение – и ягода в банке.

На дюралюминиевую трубку рационализатор насадил небольшой бокалообразный стакан и выложил его изнутри 2-слойным мешочком-захватом. Снизу к трубке он подвел резиновую грушу, соединенную шлангом с тем же мешочком.

Умелец вводит плод в стакан и несколько раз надавливает на резиновую грушу. Во внутреннюю полость мешочка-захвата поступает воздух, который мягко зажимает плод. Чтобы оборвать плодоножку, штангу резко поворачивают. Плод вынимают из стакана, выпустив воздух.
