Лунки достаточной глубины можно пробурить и обычным ледобуром.

Из листа углеродистой стали изобретатель вырезал круг (диаметром 12,5 мм). После этого, сделав 2 надпила по радиусу до центра, он выточил сектор с дугой в 30°.

Кромки этого сектора несколько развел (одну слегка выгнул вверх, а вторую, наоборот, – вниз) и заточил. Снизу по центру диска он приварил закрученный в виде штопора стержень, сверху – Т-образную рукоять из металла (под свой рост).

Правда, заливать растворенные в воде удобрения в скважину, сделанную буром, не совсем удобно.

Эту операцию можно заметно облегчить, если использовать, например, обычный ранцевый опрыскиватель. Для этого его потребуется укомплектовать специальной насадкой. Один конец металлической трубочки (наружным диаметром 3-6 мм) стачивают на конус. В 3 мм от его острия делают 4 сквозных отверстия (диаметром 2 мм), а конец трубочки припаивают к наконечнику опрыскивателя. Приспособление насаживают на черенок – достаточно длинный для того чтобы работать с ним. Достаточно качнуть ручку опрыскивателя, как растворенные в воде удобрения попадают в почву.

Умелец взял кусок железной трубы (диаметром 1,27 и длиной 130 см). На один ее конец он, согнув под углом 80°, натянул шланг, присоединенный к водопроводу. Другой конец трубы молотком превратил в плоскую режущую плоскость. Над ним сверлом (диаметром 3 мм) он сделал по окружности 4 отверстия. На расстоянии 50 см от них изобретатель приварил штуцер (отрезок трубы меньшего диаметра), натянул на него второй шланг, а его свободный конец опустил в ведро с раствором удобрений. Емкость рационализатор поставил на возвышение. Если теперь открыть водопроводный вентиль, вода под напором потечет из 4 отверстий и начнет размывать грунт.

При легком нажатии на трубу она уходит в землю по самый штуцер. Когда глубина скважины достигает необходимой отметки, умелец прекращает подачу воды и заливает туда питательный раствор.

Один конец алюминиевой трубки рационализаторы расплющили так, что он стал походить на наконечник. На противоположный ее конец насадили, одно над другим, кольца: нижнее, – меньшего размера, верхние – большего.

В первое, сбоку, умельцы врезали штуцер, тонкий резиновый шланг от которого опустили в ведро. Ко второму кольцу, справа, они приварили поперечную рукоятку, а слева, через еще один штуцер, соединили устройство с водопроводом. В результате получился двухкамерный узел. Когда открывают вентиль водопровода, вода течет под давлением 2 ат и более. В камерах, этот поток, расширяясь, создает всасывающий эффект. Под его воздействием питательный раствор течет из ведра в алюминиевую трубку. Там, смешавшись с водой, он направиться к корням растений на заданную глубину.

Умелец положил поливочные шланги (диаметром 20 мм) вдоль гряд с томатами на глубине 30 см. В стенке, обращенной к растениям, он сделал отверстия и вставил в них примусные форсунки (с выходным диаметром 0,1 мм) – так, что все они оказались обращенными к корневой системе культуры. Шланги рационализатор засыпал землей, оставив на ее поверхности их концы.

Затем рядом с огородом, на высоте 2 м, установил 2 дюралюминиевые емкости (общим объемом 500 л). Обе снабдил пробками и в одну из них вмонтировал фильтр, состоящий из 3 латунных сеток с ячейками различной величины. В другой пробке он просверлил отверстие, пропустил в него шнур и привязал его к плавающему в емкости поплавку. Снаружи умелец перекинул шнур через шкив, а второй конец присоединил к горизонтальной стрелке. Она позволяет определить степень заполненности, не заглядывая внутрь емкости.

Снизу соединил бочки шлангом (получилось подобие сообщающихся сосудов), в середину врезал тройник, от которого отвел тонкий длинный шланг с вентилем. В свободный его конец он вставил велосипедный ниппель: так удобнее соединять этот шланг с теми, которые уложены в земле. Эта система не только облегчает полив, но и позволяет вносить минеральные удобрения непосредственно к корневой системе.

Позволяет в автоматическом режиме осуществлять сразу 3 операции: подкормку растений, орошение, а кроме того, защиту как от вредителей, так и от болезней.

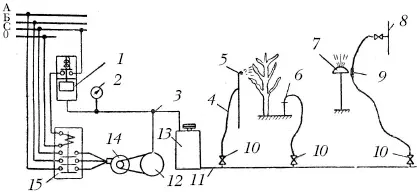

Универсальная садово-огородная установка.1 – реле давления, 2 – манометр, 3 – воздухопровод, 4 – шланг, 5 – насадка распылителя, 6 – гидробур, 7 – насадка поливалки, 8 – водопровод, 9 – тройник-смеситель, 10 – водопроводный вентиль, 11 – разводящая труба, 12 – компрессор, 13 – бак, 14 – электродвигатель, 15 – магнитный пускатель.

От бака (емкостью 60 л) изобретатель протянул по участку трубы (диаметром 20 мм). Кое-где он врезал вентили (того же размера). К ним, по необходимости, умелец подсоединяет шланги и закрепляет их накидными гайками. Заканчивается каждый шланг штуцером. На него, в зависимости от вида производимой операции, надевает насадку для дождевания, распылитель пестицидов или гидробур.

Залив в герметичный бак воду и добавив к ней необходимый препарат – инсектицид или минеральные удобрения, изобретатель включает электродвигатель (мощностью 0,26 кВт). Движок приводит в действие компрессор, и он по воздуховоду начинает подавать в емкость воздух. Спустя короткое время давление в баке вырастает до 3 – 4 ат. После этого, открыв нужный вентиль, рационализатор начинает подкормку, полив или опрыскивание растений. За технику безопасности работ он не беспокоится: при достижении в емкости давления 4 ат реле, включенное в электросеть, автоматически выключает электродвигатель.

Тем не менее, жидкость из бака продолжает поступать, поскольку в течение какого-то времени избыточное давление в нем сохраняется. При понижении в емкости давления до 2,5 ат реле, через магнитный пускатель, вновь включает движок.

Приспособление выглядит как металлический конус (длиной 50 и диаметром основания 27 мм). От того самого основания вертикально отходит стержень (длиной 43 и диаметром 6 мм), соединяющий конус с гайкой Мб с наложенной шайбой. Изобретатель отворачивает гайку, сдвигает шайбу и вставляет конус в штуцер (наружным диаметром 27 и общей длиной 25 мм). После этого он весь узел вворачивает в нижний обрез куска водопроводной трубы (внутренним диаметром 22 мм), нарезав внутреннюю резьбу. Вследствие этих манипуляций конус может перемещаться вниз-вверх с амплитудой 15 мм. Когда рационализатор заглубляет гидробур на 30 – 40 см (с помощью поперечной рукоятки), конус прилегает к штуцеру. После того как он открывает вентиль на подводящем шланге, жидкость, находящаяся в тот момент под давлением давит на шайбу и отодвигает конус от штуцера на 5 – 6 мм. Зазор невелик, но его хватит, чтобы питательный раствор попал в почву. Умелец закрывает вентиль – и конус опять прижимается к штуцеру.
