Вымывание грунта из-под подошвы фундамента, которое может произойти из-за его длительного увлажнения дождевыми, талыми и техническими водами (во время мытья машины), может привести к неравномерной осадке фундамента и появлению трещин в стенах гаража. Чтобы этого не произошло, следует заблаговременно сделать вертикальную планировку участка и придать площадке уклон от здания. Необходимо также предусмотреть отмостку.

В каждом конкретном случае можно применить различные фундаменты под наружные стены.

По конструкции различают ленточные и столбчатые фундаменты. Столбчатый применяют при строительстве легких построек – деревянных или каркасных.

Ленточный фундамент используют при возведении зданий с подвалами и массивными кирпичными или бетонными стенами. Этот вид фундамента является самым распространенным и надежным. При строительстве гаражей, как правило, используют конструкцию ленточного фундамента.

Материалом для фундамента могут служить бут, кирпич, монолитный бетон, бутобетон и, конечно, сборный железобетон.

Сборный ленточный фундамент монтируется из бетонных фундаментных блоков шириной 50–60 см (рис. 12).

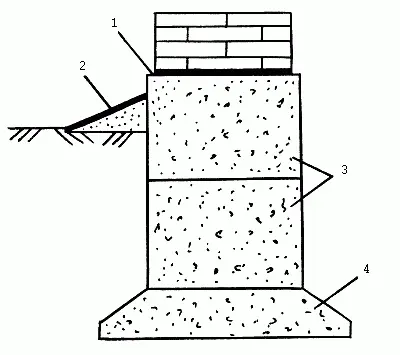

Рис. 12. Общий вид сборного ленточного фундамента: 1 – горизонтальная гидроизоляция; 2 – отмостка; 3 – фундаментные блоки; 4 – плита фундамента

При значительной нагрузке на стены нижний ряд блоков заканчивается железобетонной подушкой, которая может иметь различную ширину. Минимальная ширина подушки равняется 60 см. Монтаж блоков из-за их массивности проводится с помощью автомобильного крана.

Если для устройства ленточного фундамента используется бутобетон, то на опалубку заливают слой бетона толщиной около 25 см. На этот слой и кладутся бутовые камни. Наращивание слоя ведется до самого верха. Минимальная толщина стен бутобетонного фундамента составляет 35 см, а из бутового камня на растворе – 50 см (рис. 13).

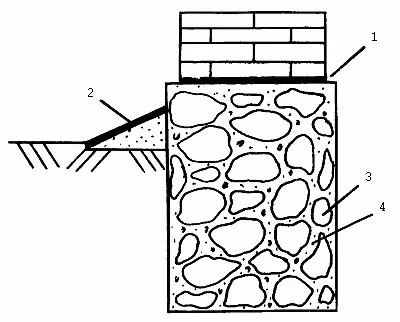

Рис. 13. Бутобетонный ленточный фундамент: 1 – горизонтальная гидроизоляция; 2 – отмостка; 3 – бутовый камень; 4 – слой бетона

По прочности такие фундаменты ни в чем не уступают монолитным.

Кладку бутового ленточного фундамента можно выполнять под залив враспор со стенками траншеи (рис. 14).

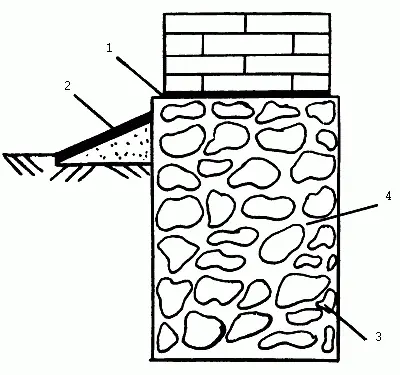

Рис. 14. Общий вид бутового ленточного фундамента: 1 – горизонтальная гидроизоляция; 2 – отмостка; 3 – бутовый камень; 4 – жидкий раствор

Следует выбрать крупные бутовые камни толщиной 25–30 см и уложить их насухо на грунт, который лучше предварительно утрамбовать. После укладки блоков нужно сделать тщательную расщебенку (заполнить пустоты мелким камнем и щебнем), уплотнить слои камня с помощью трамбовки и кувалды и залить жидким раствором все пустоты.

Если основанием под фундамент служат сухие песчаные грунты, то для устройства самого фундамента может быть использован обыкновенный глиняный кирпич (рис. 15).

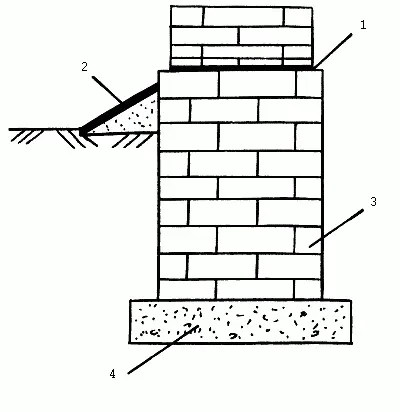

Рис. 15. Общий вид кирпичного ленточного фундамента: 1 – горизонтальная гидроизоляция; 2 – отмостка; 3 – кирпичная кладка; 4 – монолитная фундаментная плита

Способы кладки фундаментных стенок ничем не отличаются от тех, которые применяются при кладке несущих стен. Чтобы не происходило разрушения фундамента, необходимо качественно выполнить гидроизоляцию. При устройстве кирпичных фундаментов их подошву обычно выполняют из монолитного бетона.

При желании можно остановить свой выбор на монолитном бетонном фундаменте (рис. 16).

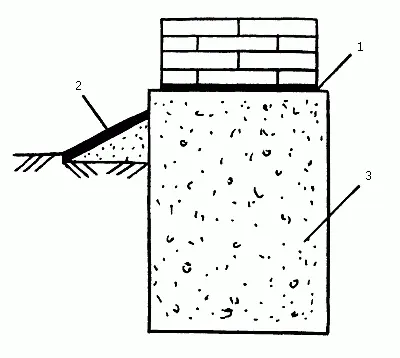

Рис. 16. Общий вид монолитного бетонного фундамента: 1 – горизонтальная гидроизоляция; 2 – отмостка; 3 – монолитный железобетон

Сначала под фундамент устраивается щебеночная площадка. Для этого в дно траншеи следует втрамбовать щебень. Чтобы предотвратить вытекание цементного молока из опалубки, необходимо пролить слой щебня цементным раствором. Для устройства опалубки можно использовать дощатые щиты. По обе стороны траншеи следует установить вертикально два щита, высота которых равна высоте фундамента, а расстояние между ними – его ширине. Наружная сторона щитов укрепляется кольями, забитыми в землю. К щитам колья прибиваются гвоздями. По верху щиты нужно соединить планками, так как в процессе бетонирования они могут разойтись.

Чтобы жидкий бетон не вытекал сквозь щели опалубки, а также для лучшего ее отделения от затвердевшего бетона следует к внутренней стороне щитов прикрепить гвоздями рубероид или полиэтилен. После проведения подготовительных работ следует приступить к приготовлению бетона.

Бетон для монолитного фундамента готовят на цементе марки 300–400.

Заполнителем может служить песок и гранитный щебень. Состав бетона в частях следующий: цемент – 1, песок – 3, щебень – 4–5. Воду нужно добавлять в небольшом количестве, чтобы пластичность бетона позволяла уложить его (но не залить) в опалубку с легким трамбованием. Чем жестче бетон, тем он прочнее.

Бетон лучше всего укладывать поэтапно, слоями толщиной 10–15 см, с последующим трамбованием. Если бетонирование не закончено, а бетон все же высох, то его поверхность следует обильно полить водой.

Обычно ширина фундамента на 10–15 см превышает ширину вышележащей стены. При недостаточной несущей способности грунта ширину подошвы фундамента увеличивают, делая переход от верхней части к нижней с помощью уступов.

Бетонирование производится в два приема. На первом этапе делается опалубка и бетонируется нижняя, более широкая часть. Дальше поверх нее делается новая опалубка, затем бетонируется верхняя часть фундамента. Необходимые для дальнейшего проведения крепежных работ выемки в бетоне делаются сразу, пока бетон не схватился.

Как уже отмечалось выше, конструкция фундамента зависит как от характеристики грунта, так и от уровня грунтовых вод на участке, где будет строиться гараж. Если отметка УГВ находится выше подошвы проектируемого фундамента, то красный кирпич для стенок фундамента стараются не применять. Фундамент рекомендуется заглублять ниже УГВ, а его боковые поверхности защитить гидроизоляцией.

Не рекомендуется устраивать фундамент из силикатного кирпича, так как, находясь в грунте, он подвергается разрушению. Чтобы не происходило замачивания и отсыревания стен, фундамент выводят на 20–30 см выше уровня земли. Эта часть фундамента называется цоколем. Цокольная часть стены, как наиболее увлажняемая, должна выполняться из атмосферо– и морозостойкого материала. В цоколе располагают горизонтальную гидроизоляцию стен.
