Но при оснащении счетчика или щитка предохранителями, рассчитанными на силу тока большую, чем позволяет электропроводка, можно избавиться от вылетающих пробок, а от вышедшей из строя электропроводки (по причине сгорания проводов) – вряд ли получится.

3. Не стоит спешить ремонтировать сложные бытовые электроприборы самостоятельно, если нет уверенности, что все получится. Ведь вполне может быть, что результатом ремонтных экспериментов окажется абсолютно непригодный к использованию прибор и горстка лишних запасных частей, оставшихся после сборки.

Целесообразнее ремонт сложной техники поручить специалистам.

В предыдущей главе среди конструктивных элементов многих приборов назывались электродвигатели, однако о неполадках двигателей не было написано ни слова. Вопрос этот достаточно емкий и заслуживает выделения в отдельную главу. Настоящая глава целиком посвящена электродвигателям: их классификации, устройству, рабочим параметрам, правилам эксплуатации.

В зависимости от вида тока, используемого в электрической машине, все двигатели подразделяются на двигатели постоянного и переменного тока, а также универсальные (коллекторные). Каждый тип двигателей имеет как достоинства, так и недостатки.

Устройство двигателей переменного тока более простое, следовательно, и работать с ними значительно легче. Однако регулировать частоту вращения таких двигателей практически невозможно. Это ограничивает область их применения приборами, в которых нет необходимости регулировать частоту вращения, например в электропилах и подобных механизмах.

Конструктивно в самом общем виде электрические двигатели переменного тока состоят из двух главных частей: неподвижной части – статора и вращающейся части – ротора (рис. 97).

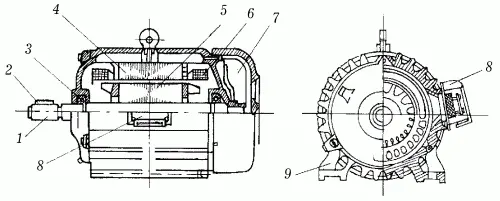

Рис. 97. Устройство трехфазного двигателя серии 4А: 1 – вал; 2 – фиксирующая шпонка; 3 – подшипник; 4 – статор; 5 – обмотка статора; 6 – ротор; 7 – вентилятор; 8 – коробка выводов; 9 – лапа.

Выпускают их однофазными и многофазными, а потребляемая мощность находится в диапазоне от 0,2 до 200 кВт и более.

Конструкция двигателей постоянного тока также включает в себя подвижную часть – якорь и неподвижную – статор. Обмотки статора и якоря в этих двигателях могут быть соединены последовательно, параллельно и комбинированно. Их неоспоримое преимущество перед двигателями переменного тока – возможность регулирования частоты вращения. Используются они в основном в промышленных установках, где существует точное ограничение частоты вращения.

В бытовых электроприборах – холодильниках, пылесосах, соковыжималках и т. п. – используются универсальные коллекторные двигатели, рассчитанные на работу как от переменного тока частотой 50 Гц (напряжением 127 и 220 В), так и от постоянного тока (напряжением 110 и 220 В).

Коллекторные двигатели обладают невысокой мощностью – до 600 Вт; максимальная частота вращения – до 8000 оборотов в минуту. Частота вращения в них регулируется изменением величины подводимого к их обмоткам напряжения: если двигатель маломощный, то изменение напряжения производят подключением реостата; для двигателей более мощных используется трансформатор.

Преимуществом коллекторных двигателей является прежде всего их универсальность. К недостаткам же следует отнести невозможность работы на малых нагрузках, то есть вхолостую (двигатель в таком режиме перегревается); низкий КПД при работе на переменном токе; возникновение радиопомех при работе двигателя. Правда, последний недостаток можно уменьшить, если обмотку возбуждения симметрировать, то есть включить с обеих сторон якоря.

Поскольку существует большое количество типов и марок электродвигателей, привести в этой книге все их технические параметры не представляется возможным. Да этого и не требуется, так как каждый двигатель заводского производства имеет технический паспорт, выполненый в виде металлической таблички, которая закрепляется непосредственно на корпусе двигателя. А вот правильно прочесть этот паспорт нужно уметь.

В паспорте двигателя указываются все его технические характеристики, необходимые для его подключения, а именно: тип двигателя; его заводской номер; вид тока, от которого работает двигатель; номинальная частота переменного тока (в Гц); номинальная полезная мощность на валу двигателя; коэффициент мощности; вид соединения обмотки статора и необходимое в каждом из этих случаев напряжение сети (в В); потребляемый ток при номинальной нагрузке (в А); режим работы по длительности; частота вращения при номинальной нагрузке; номинальный коэффициент полезного действия; степень защиты; а также ГОСТ, класс изоляции обмотки, масса и год выпуска.

Доскональное описание устройства всех типов электродвигателей целью этой книги не является. Поскольку ремонт электродвигателей – дело сложное, требующее не только специальных знаний, но и наличия нужного оборудования, то его лучше поручить мастерам. Задачей же домашнего электрика является обеспечение правильной эксплуатации исправного двигателя.

Несомненно, домашний электрик должен уметь правильно подключить электродвигатель к сети, и основная загвоздка здесь – количество выводов различного рода обмоток: их достаточно много, в них трудно разобраться. Большую помощь окажет знание условных унифицированных обозначений, применимых к отечественным электродвигателям.

Наибольшую сложность представляет подключение двигателя постоянного тока; здесь количество выводов может быть больше десяти. Обозначаются они начальными буквами слов, отражающих их функциональное назначение:

Я1 и Я2 – начало и конец обмотки якоря;

К1 и К2 – начало и конец компенсационной обмотки;

Д1 и Д2 – начало и конец обмотки добавочных полюсов;

С1 и С2 – начало и конец последовательной (сериесной) обмотки возбуждения;

Ш1 и Ш2 – начало и конец параллельной (шунтовой) обмотки возбуждения;

У1 и У2 – начало и конец уравнительного провода соответственно.

Разобраться с двигателями переменного тока, имеющими значительно меньшее количество выводов, намного проще:

– если обмотки статора трехфазных двигателей переменного тока соединены звездой, то начало статорных обмоток обозначается как С1, С2 и С3 (соответственно первой, второй и третьей фазы); нулевая точка – 0. Если статорная обмотка имеет шесть выводов, то обозначения С4, С5 и С6 указывают на концы обмоток (соответственно первой – 4, второй – 5 и третьей фазы – 6);
