– если соединение обмоток статора осуществляется треугольником, то обозначения С1, С2 и С3 определяют зажимы соответственно первой, второй и третьей фаз.

Трехфазные асинхронные двигатели имеют выводы роторных обмоток, обозначаемые как Р1, Р2 и Р3 (соответственно первой, второй и третьей фаз), 0 обозначает нулевую точку. Выводы обмоток асинхронных многоскоростных двигателей обозначаются: для 4 полюсов – 4С1, 4С2 и 4С3; для 8 полюсов – 8С1, 8С2 и 8С3. В асинхронных однофазных двигателях выводы главной обмотки обозначаются: С1 – начало, С2 – конец. Для выводов пусковой обмотки этих же двигателей приняты обозначения: П1– начало, П2 – конец.

Выводы обмотки возбудителя синхронных двигателей, которые носят название индукторов, обозначаются как И1 и И2 (соответственно начало и конец обмотки).

Для того чтобы при подсоединении выводов обмоток коллекторных машин было как можно меньше путаницы, на заводах-изготовителях и в ремонтных мастерских их помечают разными цветами: выводы обмотки якоря – белым цветом; последовательной обмотки возбуждения – красным (если она имеет дополнительный вывод, то его помечают красным и желтым цветами); параллельной обмотки возбуждения – зеленым. Для определения начал и концов обмоток последние всегда помечаются добавленным к основному черным цветом; таким образом получается, что начала обмоток имеют одноцветные пометки, а концы – двухцветные.

Цветовая пометка выводов обмоток электродвигателей является дополнением к буквенной. Однако в электромоторах малой мощности обмотки выполняются проводами, толщина которых не позволяет применить буквенное обозначение, поэтому цветовая маркировка является здесь основной и единственной.

В трехфазных двигателях начало первой фазы обозначается желтым цветом, начало второй – зеленым, начало третьей – красным, черный цвет указывает на нулевую точку. При шести выводах маркировка начала обмоток сохраняется, а маркировка концов производится основным цветом с добавлением черного.

Выводы обмоток асинхронных однофазных двигателей в маркировке имеют следующие цвета: начало главной обмотки обозначается красным проводом, начало пусковой обмотки – синим, в маркировке концов обмоток, как обычно, помимо основного цвета, присутствует черный.

Как известно, наши электрические сети не отличаются постоянством параметров тока. Поэтому необходимо знать, как меняются параметры электродвигателей при условиях, отличных от номинальных.

Если в сети питания трехфазного асинхронного двигателя происходит понижение напряжения (при сохранении номинальной частоты переменного тока), его вращающий момент уменьшается, а коэффициент полезного действия падает. При повышении напряжения (и сохранении номинальной частоты тока) вращающий момент растет, что приводит к перегреву двигателя и к уменьшению коэффициента полезного действия.

Как говорится, от перемены мест слагаемых сумма не изменяется. Поэтому если постоянным остается напряжение, а частота переменного тока уменьшается, то КПД по-прежнему ухудшается: частота вращения двигателя уменьшается, и он начинает греться. К аналогичному результату приводит и повышение частоты переменного тока при сохранении номинального напряжения.

Электродвигатели, как известно, бывают однофазными и трехфазными; бытовая электрическая сеть имеет одну фазу. Возникает вопрос: можно ли подсоединить трехфазный двигатель к однофазной сети. Несмотря на кажущееся неразрешимым противоречие, такое подключение осуществить можно, причем существует несколько способов.

Первые два способа подключения электродвигателей (рис. 98) основаны на использовании рабочего (Ср) и пускового (Сп) конденсаторов.

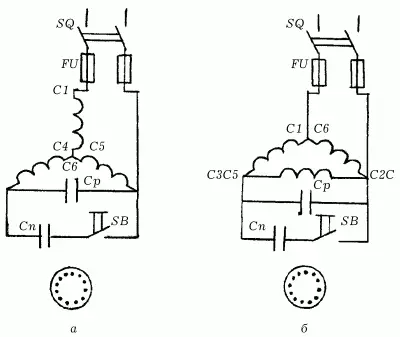

Рис. 98. Схема подключения трехфазного электродвигателя к однофазной сети с помощью конденсаторов: а – при включении электродвигателя «в звезду»; б – при включении электродвигателя «в треугольник».

Пусковой конденсатор увеличивает пусковой момент, и после пуска двигателя его отключают. Но если пуск двигателя осуществляется без нагрузки, то конденсатор Сп в цепь не включают.

Для рабочего конденсатора, включаемого в цепь, необходимо рассчитать емкость. Расчет производится по формуле: Ср = К (Iном/U), где Ср – рабочая емкость конденсатора для номинальной нагрузки (в микрофарадах – мкФ); Iном – номинальная сила тока (в амперах – А); U – номинальное напряжение в однофазной сети (в вольтах – В); К – коэффициент, который зависит от схемы включения двигателя. При включении электродвигателя «в звезду» К = 2800, при включении «в треугольник» К = 4800.

За номинальную силу тока и напряжения принимают значения указанных параметров, приведенных в техническом паспорте электродвигателя.

Для подключения трехфазных двигателей к однофазной сети с помощью конденсаторов используются следующие их типы: КБГМН (бумажный, герметический, в металлическом корпусе, нормальный), БГТ (бумажный, герметический, термостойкий), МБГЧ (металлобумажный, герметический, частотный).

Если возникает необходимость произвести изменение направления вращения электродвигателя (реверсирование), то это легко сделать, переключив сетевой провод с одного зажима конденсатора на другой.

Пусковые конденсаторы могут иметь следующие технические параметры: напряжение на конденсаторе при номинальной нагрузке должно быть равно напряжению в сети (а при работе двигателя с недогрузкой напряжение на конденсаторе должно быть в 1,15 раза больше напряжения в сети); пусковая емкость должна составлять 2,5–3 рабочей емкости.

В качестве пускового конденсатора чаще всего применяется дешевый электролитический конденсатор типа ЭП. Но при использовании электролитического конденсатора следует помнить, что он обладает большим током разряда, оставаясь заряженным даже после отключения напряжения. Поэтому после каждого отключения конденсатор необходимо разрядить с помощью какого-либо сопротивления, например нескольких ламп накаливания, соединенных последовательно.

Использование конденсаторов для включения трехфазного двигателя в однофазную сеть весьма эффективно, поскольку позволяет получить мощность, составляющую 65–85 % от той, что указана в паспорте двигателя. Но здесь могут возникнуть затруднения с подбором нужной емкости конденсаторов. Поэтому гораздо большее распространение получили способы включения с применением активных сопротивлений (рис. 99).
