Единственная ремонтная операция, за которую может взяться домашний электрик, не имеющий специальных знаний по электротехнике, – это замена изношенных щеток. Для этого необходимо снять крышку корпуса мотора и колпачки щеткодержателей, отсоединить изношенные щетки и установить новые, соблюдая тип соединения с контактами (скрутка или пайка).

Прочий же ремонт электродвигателей настоятельно рекомендуется поручить специалистам-профессионалам, поскольку двигатели и переменного, и постоянного тока – механизмы достаточно сложные и дорогостоящие, чтобы производить на них опыты и эксперименты.

При наличии инженерно-конструкторской жилки многое можно смастерить своими руками. В этой книге предлагается несколько достаточно простых схем, собрав которые можно не только получить удовольствие от занятия любимым делом, но и сделать вполне конкретные устройства, полезные с чисто практической точки зрения.

Сконструировали все эти приборы школьники из тульского клуба научно-технического творчества молодежи «Электрон». В свое время схемы этих устройств были опубликованы в периодических изданиях, но, поскольку издания в основном были предназначены для узкого круга специалистов, широкой известности эти устройства не приобрели.

Предлагаем широкой аудитории читателей воспользоваться схемами этих устройств.

Первым пунктом в порядке осуществления любого вида соединения проводов значится: «Освободить концы соединяемых проводов от изоляции на длину…». Для этого обычно предлагается использовать: нож, ножницы, бокорезы, но в результате такой зачистки, как правило, повреждается и сама металлическая жила. К тому же, если в изоляции провода имеется шелковая оплетка, удалить ее этими инструментами очень трудно.

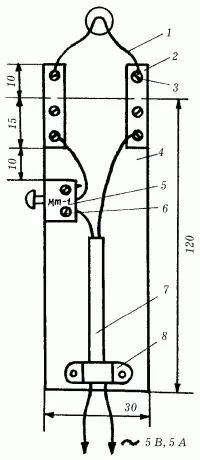

А что если попробовать автоматизировать операцию по удалению изоляции с монтажных электропроводов? Приспособление, схема которого приведена на рис. 101, позволит не только быстро и качественно удалить с концов проводов изоляционную оболочку, но и сохранить их металлические жилы в неприкосновенной целостности.

Рис. 101. Устройство для удаления изоляции с монтажных проводов: 1 – нихромовая проволока; 2 – держатель; 3 – винт; 4 – текстолитовая пластина; 5 – кнопка; 6 – винт; 7 – токопроводящие провода; 8 – хомут.

Потребуется: текстолитовая пластина толщиной 6–10 мм и площадью около 120 х 30 мм; нихромовая проволока диаметром 0,7–0,9 мм, держатели, винты, кусочки электрического провода, кнопка и металлический хомут. Сборка приспособления не составит труда даже для начинающего электрика: все детали монтируются на текстолитовой пластине с помощью винтов. Теперь необходимо позаботиться о питании приспособления электрическим током. Напрямую включить его в домашнюю электросеть нельзя, из-за того что тонкая нихромовая проволока не в состоянии выдержать напряжение 220 В. Поэтому подключают устройство в сеть через трансформатор, вторичная обмотка которого рассчитана на напряжение 4–5 В при токе 4–5 А.

Если такого трансформатора под рукой нет, его можно намотать самостоятельно: за основу берется трансформатор марки ТВК-110Л-1, с которого удаляются все вторичные обмотки; затем наматывается новая вторичная обмотка, состоящая из 45 витков провода ПЭВ-1 диаметром 1,2 мм. Во время работы приспособления первичная обмотка трансформатора всегда должна быть подсоединена к сети, а ко вторичной кратковременно подключают нихромовую проволоку (замыкая с помощью кнопки цепь).

Работает устройство так: на 2–3 секунды нажимают кнопку, конец обрабатываемого провода вводят внутрь рабочей части нихромовой проволоки, провод поворачивают на 1–1,5 оборота. Отрезанную таким образом изоляцию легко удалить с помощью пинцета.

Всем, кто когда-либо сталкивался с пайкой (даже если это было еще в детстве, в кружке «Юный техник»), прекрасно известно, как важно правильно подобрать мощность электропаяльника для осуществления паяных соединений. Ведь большая мощность дает большую температуру паяльного жала, а перегрев паяльника приводит к окислению припоя, паяные соединения получаются недостаточно прочными, а при пайке полупроводниковых приборов возможно их повреждение.

Определить на глазок степень нагрева паяльника не всегда удается даже опытному мастеру, не говоря уже о начинающих электротехниках. На помощь может прийти регулятор, позволяющий в широких пределах изменять подводимую к паяльнику мощность (рис. 102).

Рис. 102. Электронная схема регулятора мощности электропаяльника и печатная плата для сборки.

Все детали регулятора мощности монтируются на печатной плате из фольгированного стеклотекстолита. Готовый прибор помещают в корпус подставки паяльника, изготовленный из фанеры. В корпусе необходимо укрепить розетку для подключения паяльника и вывод для подключения устройства к сети. Для удобства работы на крышке этого же корпуса можно закрепить баночки с припоем и флюсом.

К такому регулятору можно подключать паяльники мощностью от 40 до 90 Вт.

Одним из пунктов программы экономии электроэнергии значилась организация рационального освещения в малопосещаемых местах.

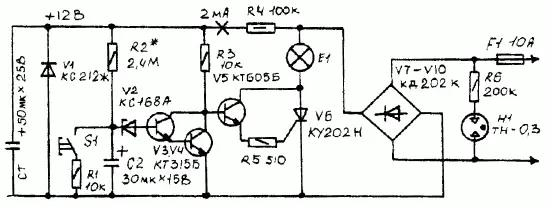

На рис. 103 представлена принципиальная схема автомата освещения, сборка и подключение которого к сети раз и навсегда решит вопрос экономии электроэнергии на этом участке.

Рис. 103. Электронная схема автомата освещения.

Особенно удобно это устройство для лестничного освещения в подъездах многоэтажных домов и для наружного освещения во дворах частных домов.

Подобный автомат действует на достаточно простом принципе зарядки и разрядки конденсатора: при нажатии и отпускании кнопки S1 освещение начинает работать, так как на устройство Е1 начинает подаваться питание; конденсатор С2 на этот момент включения разряжен; по мере зарядки конденсатора напряжение на его верхней (по схеме) обкладке увеличивается, а когда достигает критической величины, устройство отключает освещение.

Выключатели освещения желательно оснастить неоновыми лампочками, которые помогут найти выключатель в темноте.

Технические параметры, соблюдение которых обязательно при сборке и подключении к сети автомата освещения, следующие:
