Особенность этого кассетного диктофона в том, что он снабжен только встроенным чувствительным микрофоном.

Это, в свою очередь, ограничивает возможности диктофона, которые можно без особого труда расширить, не внося каких-либо конструктивных изменений в электрическую схему усилителя устройства.

Как правило, диктофоны применяют либо «открыто», например, для надиктовывания или записи аудиоинформации из открытых источников – на лекциях, для мемуаров, в случае предполагаемой потери памяти и в иных случаях*), либо «скрытно» – когда хотят зафиксировать аудиоинформацию, не ставя об этом в известность собеседника – этот вариант наиболее распространен в конкурентной борьбе, юриспруденции и сходных случаях.

В любом из вариантов применения диктофона (для записи аудиоинформации) речь идет о какой-либо фиксации фактов, доказательств, событий.

Первый вариант рассматривать нецелесообразно, поскольку всем и так понятно, как применять диктофон (даже со встроенным микрофоном) для надиктовки на пленку или записи общедоступной информации.

Второй вариант скрытной (несанкционированной источником информации) записи, наиболее интересен.

Кассетный диктофон (например, Sanyo М1018, с установленной стандартной аудиокассетой) имеет относительно внушительные размеры корпуса вместе с выносом кнопок 125×90×35 мм (соответственно длина, ширина и высота), поэтому для его скрытного ношения требуется смекалка и сноровка.

Если положить такой диктофон во внутренний карман, чувствительность встроенного микрофона ослабевает, это вполне логично – одежда препятствует доступу (поглощает звук) звуковых колебаний голоса собеседника.

Кроме того, встроенный микрофон улавливает с большим уровнем шум электродвигателя диктофона.

В электронных (цифровых) компактных диктофонах такой проблемы нет, но в начале статьи мы договорились рассматривать именно «кассетники», электретный диктофон любой сможет применить по назначению, но и стоит он на несколько порядков – дороже.

Здесь же следует иметь в виду, что электронные диктофоны с встроенной картой памяти менее чувствительны к слабым сигналам (а в некоторых случаях это архиважно) и период их старения примерно равен периоду старения любой технической литературы. Благодаря всепроникающему научному прогрессу, техническая информация сегодня устаревает за 1–1,5 г. То есть через примерно год такой же модели диктофон читатель в магазинах новых товаров уже приобрести не сможет, зато будут продавать более сервисно – актуальные электронные устройства.

То есть купить такой диктофон для 1–2 записи, на взгляд автора не имеет смысла (через год можно купить намного лучше, круче, эффективнее, полезнее).

Из вышесказанного сам собой напрашивается логичный вывод, что для скрытного ношения кассетного диктофона и качественной записи аудиоинформации требуется высокочувствительный выносной электретный (потому, что компактный) микрофон.

А что делать, если такого разъема в нашем диктофоне не предусмотрено. Самое логичное в данной ситуации перепаять разъем для наушников (головных телефонов) на печатной плате диктофона, адаптировав его под выносной микрофон.

Электретный микрофон наиболее подходит для данных целей. Среди электретных микрофонов хорошие электрические характеристики в совокупности с небольшой стоимостью (300–400 руб.) в авторских экспериментах показал микрофон Минор-06, внешний вид которого представлен на рис. 2.2.

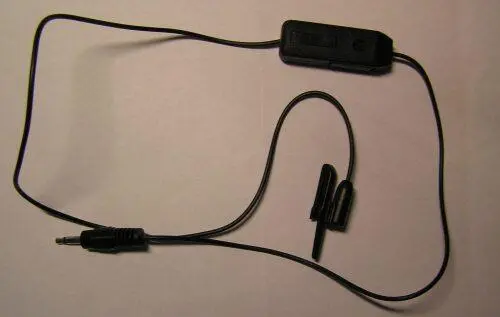

Рис. 2.2. Выносной высокочувствительный микрофон Минор-06

Этот микрофон с зажимом для фиксации на одежде предназначен для записи слаборазличимыхзвуков от удаленных источников. Он хорошо работает с любыми диктофонами, в том числе с теми, которые имеют голосовое управление. Микрофон снабжен выключателем на шнуре. В положении, когда видна красная точка на корпусе выключателя, микрофон активен.

Чтобы подключить выносной микрофон (например, Минор-06 и аналогичный) к кассетному диктофону, снабженному только разъемом для подключения наушников необходимо сделать 5 практических шагов.

1. Аккуратно вскрываем диктофон, открутив 4 винта с задней крышки.

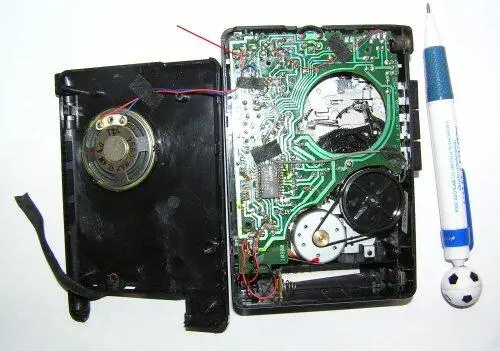

На рис. 2.3 представлен вид на печатную плату внутри диктофона (со снятой задней крышкой и с закрепленным на ней динамиком).

Рис. 2.3. Вид на печатную плату внутри диктофона (со снятой задней крышкой и с закрепленным на ней динамиком).

2. Отвинчиваем 1 крепежный болт, крепящий печатную плату диктофона к устройству лентопротяжного механизма – ЛПМ), и поднимаем печатную плату. Этот крепежный болт находится близко к центру печатной платы в районе пассика, натянутого на шкив электродвигателя ЛПМ.

Внимание, важно!

Данный болт является «контактным», он соединяет питание платы с ЛПМ. При отсутствии болта диктофон работать не будет.

Для поднятия печатной платы (выемки ее) придется отпаять проводники, идущие к встроенному в диктофон микрофону и динамику.

Внешний вид устройства, наглядно иллюстрирующий этот шаг, представлен на рис. 2.4.

Рис. 2.4. Вид на устройство при снятой (поднятой) печатной плате

3. На печатной плате перерезаем (монтажным скальпелем) дорожки, ведущие к трем контактам разъема для подключения наушников (с надписью EAR на корпусе диктофона).

4. Нормально замкнутые (пока в разъем не вставлена ответная часть) контакты подключаем в разрыв красного проводника, идущего к штатному встроенному микрофону. От синего проводника штатного микрофона устанавливаем перемычку (проводом МГТФ-0,6 или аналогичным) к третьему (общему) контакту разъема EAR.

5. Красный проводник, идущей к динамической головке от печатной платы (от контакта бывшего разъема для наушников EAR) подключаем к точке указанной стрелкой на рис. 2.3.

Теперь при подключенном к разъему с надписью EAR внешнему микрофоне аудиосигнал будет поступать с него (благодаря чему удается достигнуть отличного качества речи, разборчивости даже в части слабых сигналов). При отключении выносного микрофона, автоматически подключается штатный встроенный в диктофон микрофон.
