Рассмотрим электрическую схему пейджера, представленную на рис. 1.11.

Рис. 1.11. Электрическая схема радиопейджера

Передатчик пейджера состоит из генератора и усилителя высокой частоты. Генератор выполнен на транзисторе VT1, усилитель выполнен на транзисторе VT2.

Передатчик пейджера стабилизирован кварцевым резонатором, работающим на третей гармонике кварца 48 МГц (144 MГц).

Контур C4, L1 настраивается на вторую гармонику кварца, контур C5, L2 – на третью гармонику.

Катушка L1 содержит 8 витков провода ПЭЛ-1 диаметром 0,3 мм, катушка L2 – 4 витка того же провода. При этом диаметр обеих катушек 4 мм.

В качестве антенны WA1 применен монтажный медный многожильный провод (с изоляцией) длиной 30 см. Для этих целей хорошо подходит провод МГТФ-1,0.

В точку А (см. рис. 1.11) можно подавать сигнал и от внешних источников (датчиков сигнализации и прочих). Здесь важно, чтобы сигнал в точке А состоял из импульсов звуковой частоты, принимаемой человеком на слух (100—1800 кГц). Этот сигнал «тревога» будет передан в эфир при возникновении соответствующей ситуации. О вариантах практического применения рассказано ниже.

Ограничительный резистор R4, сглаживающий пульсации конденсатор С1 и стабилитрон VD1 являются стабилизатором напряжения генератора автомобиля во время работы двигателя. Если заведомо известно, что устройство будет работать от АКБ или стабилизированного источника питания, эти элементы можно из схемы исключить.

Кнопка с фиксацией SB1 «ВКЛ» включает радиопейджер в режим ожидания. Устройство начнет излучать в эфир радиосигнал при замыкании контактов кнопки SB2, являющейся штатным концевым включателем освещения (активируемым при открывании дверей).

Налаживание проводят с отключенным ВЧ усилителем (временно разрывают точку соединения коллектора транзистора VT1 и переходного конденсатора С6).

Принудительно замкнув контакты кнопки SB1, подают питание, и проверяют генерацию на коллекторе транзистора VT1. При исправных элементах и правильных соединениях устройство в налаживании не нуждается.

Подключение производят к штатной электропроводке автомобиля с напряжением АКБ 12 В – двумя проводами подсоединяют устройство параллельно лампе освещения салона.

Передатчик пейджера достаточно мощный: при использованье приемника с чувствительностью в 0,5 мкВ радиус уверенного приема составляет 0,5 км. В качестве приемника уместно использовать любую портативную радиостанцию (трансивер), настроенную на частоту радиолюбительского 2–х метрового диапазона VHF (144 МГц), например, трансивер Kenwood TH-F7 (см. рис. 1.12).

Рис. 1.12. Трансивер Kenwood TH-F7

Или применять трансивер с возможностью сканирования и программирования частоты в указанном диапазоне радиоволн. Это рекомендуется с тем, чтобы не «корпеть» над настройкой передатчика на резонансную частоту, растягивая витки катушки L2, а просто, просканировав частотный диапазон 144–145 МГц с помощью сканера трансивера определить и зафиксировать (занести в память каналов) частоту передатчика. На этой частоте и будет работать пейджер в дальнейшем.

Внимание!

Трансивер должен быть постоянно включен в режиме приема на частоте пейджера.

Как было отмечено выше, в точку А (см. рис. 1) можно подавать импульсы звуковой частоты амплитудой 3–6 В от других электронных устройств, например, отдельных генераторов звуковой частоты. Одним из примеров схем построения такого генератора является устройство, представленное на рис. 1.13.

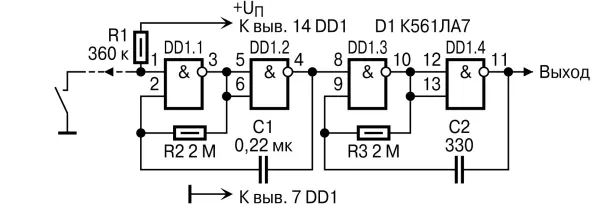

Рис. 1.13. Электрическая схема генератора звуковой частоты

Это устройство выдает на выходе импульсы, соответствующие условиям, описанным выше для передатчика радиопейджера (рис. 1.11).

Устройство формирователя звукового сигнала собрано на одной микросхеме К561 серии (по технологии КМОП), и ток потребления не превышает 10 мА.

На входе устройства устанавливают кнопку с контактами на замыкание, которую подключают параллельно штатной лампе EL1 в автомобиле. При этом радиопейджер (рис. 1.11) подключают через кнопку с фиксацией SB1 непосредственно к АКБ (электросети с напряжением 12 В) автомобиля.

Кнопка имитирует подачу на вывод 1 микросхемы DD1.1 сигнал логического нуля.

Согласно схеме (рис. 1.13) сигнал логического нуля подключается к выводу 1 микросхемы DD1 и общему проводу.

Схема состоит из генератора инфранизкой частоты на элементах DD1.1, DD1.2 (на выводе 4 микросхемы импульсы с частотой 0,5 Гц) и генератора импульсов частотой 1 кГц на элементах DD1.3, DD1.4.

При сигнале низкого логического уровня на выводе 1 элемента DD1.1 (при разрыве шлейфа охраны) генераторы начинают работать, причем первый генератор управляет работой второго, поэтому на выходе узла (вывод 11 микросхемы DD1.4) пачки импульсов появляются с переменной частотой.

Выходной сигнал с вывода 11 микросхемы DD1.4 подают в точку А (рис. 1.11).

Практическое применение устройство радиопейджера вместе со звуковым сигнализатором универсально.

Радиопейджер можно применять в устройствах охраны, игрушках и в других всевозможных случаях.

Приведенную на рис. 1.13 схему можно использовать и отдельно. Тогда – источник питания должен быть стабилизированным с выходным напряжением 5—15 В.

Если нет желания паять простую схему (рис. 1.13), но есть портативная сигнализация, например, «охранник леди» (представленная на рис. 1.14 и 1.15), можно пойти другим, но не менее эффективным путем.

Рис. 1.14

Рис. 1.15 Промышленная сигнализация «охранник леди» в усеченном и полном виде

Сигнализация «охранник леди» работает от автономных источников питания (дисковых батарей) с номинальным напряжением 4,5 В. Мощный прерывистый звук сигнала «тревога» (звуковое давление 102 дБ по паспортным данным) реализуется благодаря резонансу пьезокапсюля сигнализации и частоты поступающих импульсов. Не менее интересен способ включения сигнала тревога.

Матерчатый ремешок, завязанный петлей, имеет на конце диэлектрический наконечник, вставляемый (и конструктивно фиксируемый) между электрическими контактами в корпусе «охранник леди». Диэлектрический наконечник принудительно размыкает контакты питания сигнализации.
