♦ Если в начале маркировки стоит буква «Ш», то перед нами шнур. В середине маркировки буква «Ш» обозначает наличие защитной оболочки в виде шланга, при этом маленькая буква, стоящая рядом, указывает, из какого материала данный шланг изготовлен.

♦ Буква «Э» в начале маркировки указывает на то, что данный кабель является силовым, предназначенным для особых шахтных условий, а в середине или в конце маркировки указывает на то, что этот кабель экранированный.

♦ Буквы «ОЖ» обозначают однопроволочную жилу.

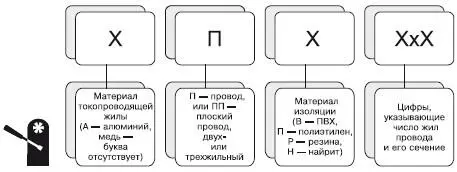

Рис. 1.1.Структура условного обозначения установочных проводов

Шнуром называют две или более изолированные гибкие или особо гибкие жилы (сечение каждой жилы не превышает 1,5 мм 2), которые скручены или уложены параллельно друг другу. На эти жилы в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия. Шнур используется для подключения потребителей электрического тока (бытовых приборов) к электрической сети.

Электропроводка служит для подвода и распределения электричества в помещении. По характеру расположения она подразделяется на наружную и внутреннюю.

Наружная электропроводка предназначена для подвода электроэнергии от воздушной линии к жилому зданию. Этот тип мы рассматривать не будем – ее прокладка является делом исключительно профессионалов и требует специфического оборудования.

Внутренняя электропроводка – это тот самый набор проводов и кабелей, которые обеспечивают наличие электроэнергии в каждой комнате нашей квартиры. Она подразделяется на открытую и скрытую. Иногда применяется еще один вид прокладки электропроводки – комбинированная электропроводка.

Открытая электропроводка – это провода и кабели, проложенные прямо по поверхности стен и потолков. В городских квартирах и коттеджах она практически не употребляется, несмотря на очевидные преимущества: легкость доступа для ремонтных и обслуживающих работ, для внесения различных изменений в схему электропроводки. Но открытая электропроводка не слишком эстетична, поэтому основная область применения, которая для нее еще осталась, – это дома в сельской местности.

Скрытая электропроводка – электропроводка, которая прокладывается внутри строительных конструкций здания, а также под слоем штукатурки.

Комбинированная электропроводка – это сочетание открытого и скрытого способа монтажа. Провода прокладываются в специальных кабель-каналах – полых коробах различного сечения. В них убираются все кабели: телефонные, компьютерные, телевизионные и электрические. Такая электропроводка хороша тем, что имеет все преимущества открытой проводки, но не имеет ее главного недостатка – малой эстетичности. Кроме того, комбинированная электропроводка гораздо безопаснее, чем открытая.

Чаще всего комбинированная электропроводка применяется в офисных помещениях, поэтому большинство кабель-каналов производятся белого цвета, то есть в так называемом «офисном исполнении». Но есть и варианты «квартирного исполнения» – отделка под дерево (палисандр, дуб, ясень, бук и т. д.).

В самом общем варианте скрытую электропроводку можно разделить на сменяемую и несменяемую.

Сменяемая электропроводка – это вариант прокладки, который позволяет осуществлять замену и (или) ремонт электропроводки (проводов) в процессе эксплуатации без разрушения строительных конструкций.

Несменяемая электропроводка – это та электропроводка, которую невозможно заменить и (или) отремонтировать без разрушения строительных конструкций или нарушения целостности штукатурки.

Естественно, для жилого дома предпочтительнее сменяемая электропроводка. Бывают различные случаи, когда электропроводка нуждается в ремонте или замене (хотя бы в банальных усовершенствованиях для подключения большего количества потребителей электроэнергии). И если для каждого ремонта нужно будет пробиваться через штукатурку, то замена или ремонт электропроводки обойдется в весьма солидную сумму, не учитывая таких «мелочей», как продолжительное время ремонта и мусор в жилом помещении.

В зависимости от класса безопасности помещения применяются различные способы прокладки скрытой электропроводки. Так, во взрывоопасных зонах (некоторые типы производственных помещений) скрытая электропроводка прокладывается в стальных водогазопроводных трубах. Пожароопасные помещения требуют тонкостенных и электросварных труб.

Примечание

Не стоит думать, что пожароопасное помещение встречается только на производстве. Оно может быть и в обычном доме. К примеру, довольно часто в коттеджах или частных домах устраивают слесарные или механические мастерские. Разумеется, такие мастерские невелики, но тем не менее они являются пожароопасными (древесная стружка, искры от металла, ветошь, валяющаяся в углу, и др.). К пожароопасным помещениям можно отнести и гараж, особенно если он располагается под домом (топливо, смазочные материалы и др. – все это горючие жидкости).

Поэтому, прежде чем отбрасывать мысль о пожарной безопасности, как следует подумайте: не подпадает ли какое-либо помещение в вашем доме под категорию повышенной пожарной опасности.

Если помещение не относится к категории взрывоопасных или пожароопасных зон, то скрытую проводку можно прокладывать в гибких металлорукавах, коробах, в трубах из полиэтилена, полипропилена, винипласта или в резинобитумных трубах.

Внимание

Способ прокладки электропроводки и ее вид выбираются в зависимости от условий окружающей среды, требований пожарной безопасности и марок используемых проводов и кабелей. Поэтому планирование электропроводки следует начинать с оценки помещения.

Чтобы оценить пожароопасность помещения, в котором вы собираетесь прокладывать электропроводку, ознакомьтесь с табл. 1.1. От правильности вашей оценки будет зависеть безопасность электропроводки, ведь не зря установлены нормы и правила, которые оговаривают способы и виды прокладки проводки в различных типах помещений, а также марки проводов, которые применяются в том или ином случае.

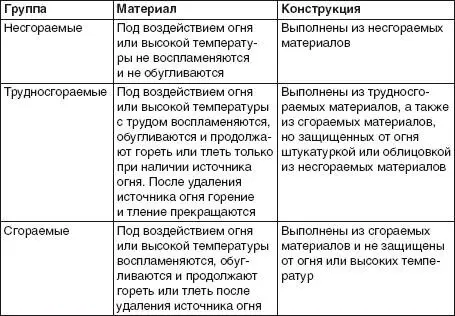

Таблица 1.1.Возгораемость строительных материалов и конструкций

Рассмотрим подробнее, что есть что.

Несгораемые материалы не могут гореть ни при каких условиях (для знатоков физики оговорюсь: плазменные разряды исключаем). То есть это неорганические материалы как естественного, так и искусственного происхождения: различные металлы, минеральная вата (в том числе и в плитах), гипс и гипсоволокно.
