• повышенную безопасность при движении автомобиля из-за отсутствия резкого падения внутреннего давления в шине при проколах;
• повышенную герметичность, так как давление воздуха снижается в них медленнее, чем в камерных шинах;
• меньший нагрев при работе вследствие лучшего отвода теплоты через открытую часть обода;
• меньшее число случаев монтажа и демонтажа шины за срок ее службы, так как в случае прокола бескамерную шину (диаметром до 10 мм) можно ремонтировать без ее демонтажа с обода;
• меньшую трудоемкость ремонта бескамерной шины по сравнению с камерной;
• более простое и надежное крепление вентиля (на ободе, а не на камере).
Обозначение и маркировка автомобильных шин
Каждая шина имеет ряд обозначений и индексов, которые описывают ее физические, конструкционные и эксплуатационные характеристики. Одним из самых важных параметров является обозначение шины, характеризующее ее габаритные размеры и тип (рис. 2). Эту маркировку в большинстве случаев обозначают сочетанием двух параметров: ширины профиляВ (например, 200 мм) и посадочного диаметраd (508 мм). Размеры специальных шин обозначают в виде сочетаний наружного диаметра, ширины профиля и посадочного диаметра. В обозначении радиальных шин после второго числа ставят букву «R», например «200-508R» [2] Беговой дорожкой протектора согласно ГОСТ 22374 77 называется поверхность протектора покрышки, контактирующая с дорогой. ( Здесь и далее примеч. авт. )
.

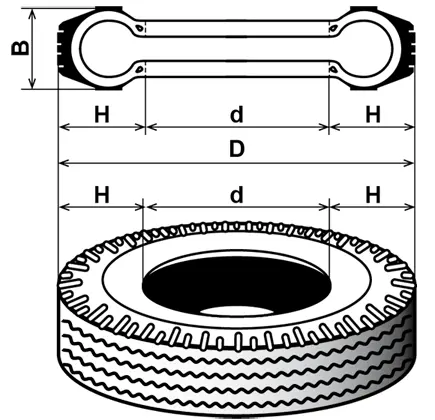

Рис. 2. Обозначение размеров шины: В – ширина профиля; d – посадочный диаметр; Н – высота профиля; D – наружный диаметр
Некоторую путаницу вносит тот факт, что шины могут иметь дюймовое, миллиметровое или смешанное обозначение. На изделиях зарубежных фирм можно встретить как обозначение в дюймах, так и смешанное. В первом случае оба числа условно обозначают размеры шин в дюймах, например: «7,50-20»; «5,20-13». Во втором случае первое число указывает ширину профиля шины в миллиметрах, а второе – посадочный диаметр (диаметр обода колеса) в дюймах, например «260-20». Встречаются также обозначения вида «10,00-20 (280-508)», где 10,00 и 20 соответствуют ширине профиля В и посадочному диаметру d шины в дюймах, а 280 и 508 – те же параметры в миллиметрах. Еще одна универсальная маркировка того же типа может выглядеть, как «175-16/6,95-16», где в миллиметрах указана только условная ширина профиля – первым числом (175). Остальные значения: посадочный диаметр 16 (указан два раза) и ширина профиля 6,95 указаны в дюймах.
Очень часто в обозначении шины указывают высоту профиляН в процентах по отношению к ширине профиля шины (т. н. серия). Например, обозначение «195/65 R15» [3] Нередко также встречается маркировка, где все три параметра разделены дробной чертой. Например «195/65/R15».
расшифровывается так: ширина шины 195 мм, высота профиля – 126,75 мм, R – покрышка радиальной [4] У шин диагональной конструкции, которые в настоящее время применяются весьма редко, отличительный индекс не проставляется.
конструкции, посадочный диаметр для установки на диск – 15 дюймов (рис. 3). Здесь цифра 65 после дробной черты говорит о том, что высота профиля составляет 65 % от ширины профиля шины, что и равняется 126,75 мм.

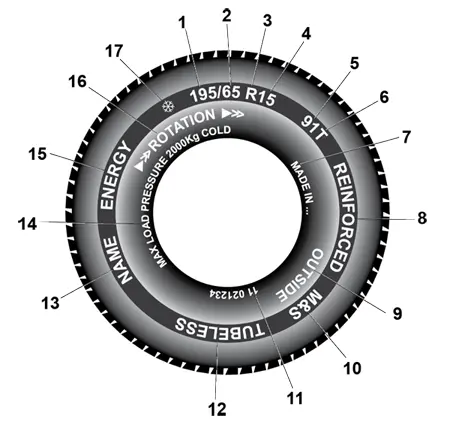

Рис. 3. Обозначения на боковине шины: 1 – условная ширина профиля (195 мм); 2 – серия (отношение высоты профиля к его ширине в процентах, т. е. 65 %); 3 – радиальная конструкция; 4 – посадочный диаметр (15 дюймов); 5 – индекс грузоподъемности (91, соответствует максимальной нагрузке 615 кг); 6 – индекс скорости (Т, соответствует максимальной скорости 190 км/ч); 7 – указание страны-производителя; 8 – усиленный каркас; 9 – метка расположения внешней стороны; 10 – допустимая эксплуатация в грязи со снегом; 11 – сертификация стандарта; 12 – указание, что шина бескамерная; 13 – товарный знак-логотип или название компании-производителя; 14 – максимально допустимое давление воздуха в холодной шине; 15 – название модели шины; 16 – направление вращения однонаправленного рисунка протектора; 17 – покрышка для зимних условий
Иногда в подобном индексе отсутствует указание на высоту профиля (например, 195 R15). Это значит, что величина последнего превышает 80 %. Такие шины называют полнопрофильными. Зачастую ими комплектуют фургоны и миниатюрные грузовички.
Обозначение может иметь и такой вид: «195/70 НR14», где Н – индекс допустимой максимальной скорости, о котором речь пойдет немного ниже.
Размеры широкопрофильных шин дают только в миллиметрах. Например: 1300×530×533, где 1300 – обозначение наружного диаметра, 530 – ширина профиля шины, 533 – посадочный диаметр.
Арочные шины [5] Арочные шины по сравнению с обычными имеют увеличенную в 2–2,5 раза ширину профиля, повышенный износ протектора на дорогах с твердым покрытием и более высокую стоимость.
обозначают целыми числами, выражающими основные их размеры в миллиметрах. Например, 1000×600 или 1140×700, где первое число обозначает наружный диаметр шины, а второе – ширину ее профиля.
Размеры пневмокатков указывают целыми числами в дюймах или миллиметрах. Например: 24×36×36 (в дюймах) или 1200×1200×500 (в миллиметрах), где 24 и 1200 – наружный диаметр; 36 и 1200 – ширина профиля; 36 и 500 – посадочный диаметр.
Следующий по значимости – индекс грузоподъемности,или коэффициент нагрузки, который указывают для шин легковых автомобилей и шин с регулируемым давлением воздуха. Этот параметр определяет максимально допустимую нагрузку на шину (см. таблицу 1) [6] Все справочные таблицы можно найти в Приложении, расположенном в конце книги.
, его обозначают цифрами от 0 до 130, причем каждому сочетанию соответствует своя допустимая нагрузка на шину в килограммах [7] Иногда производители указывают непосредственно на шине ее грузоподъемность (в частности, это обязательно для шин, допущенных к продаже в США). В этом случае на боковине можно увидеть надпись Max Load и значение нагрузки в килограммах и английских фунтах. Например, Max Load 515 kg (1135 lbs).
. Наиболее распространенный диапазон – от 71 до 110.
Для шин грузовых автомобилей также указывают норму слойности – условное обозначение прочности каркаса, у грузовых шин обозначаемое индексом HC или PR с числом через дефис и соответствующим этой норме слойности коэффициентом нагрузки (в странах, где действуют стандарты TRA) или индексом грузоподъемности – в соответствии с требованиями стандартов ETRTO и ISO [8] На американских шинах вместо этого прямо указывается материал и число слоев корда, например, TREAD: 4 PLUES (2 PLUES RAYON+2 PLUES STEEL) или SIDEWALL: PLUES RAYON, т. е. брекер шины состоит из двух слоев металлокорда, а каркас (боковины) – из двух слоев вискозного корда.
. Например, норме слойности НС-6 соответствует коэффициент нагрузки С, норме слойности 18 – коэффициент нагрузки J и т. д.
