Юрий Подольский - Мебель и садовые украшения из автомобильной резины

Известно достаточное число групп СК, обладающих различными специфическими свойствами, которых не имеет натуральный каучук. Бутадиеновый каучук придает шинам высокую износостойкость и морозоустойчивость, поэтому его используют для производства протекторных резин. Бутадиенстирольные и бутадиенметилстирольные каучуки используют для изготовления камер, так как они обладают хорошей клейкостью.

Регенерат резины – пластичный продукт, получаемый в результате специальной обработки старых резиновых изделий (покрышек, камер) путем отделения резины от тканевых материалов. Регенерат применяют для некоторого уменьшения расхода каучука при изготовлении шин. Ободные ленты шин изготавливают полностью из регенерата.

Вулканизирующие веществадобавляют для осуществления процесса горячей вулканизации резиновой смеси, т. е. превращения ее в резину. Основным вулканизирующим веществом является сера, добавляемая в смесь в виде порошка от 1 до 4 % от массы каучука. Каучук служит растворителем серы. Сера в количестве 3,5 % растворяется в каучуке уже при 54 °С. В процессе вулканизации (при температуре 140–160 °С) сера взаимодействует с каучуком и смесь превращается в эластичную и твердую резину.

Ускорители вулканизации – вещества, присутствие которых в резиновой смеси сокращает время и понижает температуру вулканизации, а также улучшает такие физико-механические свойства резины, как сопротивление старению и истиранию. Действие ускорителей объясняется их влиянием на увеличение активности соединения серы с каучуком.

Активаторы вулканизации – окислы металлов цинка, магния и другие – активируют действие ускорителей и улучшают определенные свойства резины. Их вводят в резиновые смеси в количестве 2–5 % от массы каучука.

Замедлители подвулканизации – производные фталемида, бензойная кислота и ангидриды – предотвращают преждевременную подвулканизацию резиновых смесей при их изготовлении и переработке, а также увеличивают время до начала вулканизации. Их вводят в резиновые смеси в количестве 0,2 – 0,5 % от массы каучука.

Пластификаторы – жирные кислоты, воски, вазелиновое масло. Пластификаторы вводят в резиновые смеси для повышения их пластичности и мягкости, что необходимо для облегчения изготовления и обработки смесей. Их вносят в смеси в количестве 5–15 %.

Активным наполнителем(усилителем) является технический углерод – сажа, необходимая для повышения прочности и износостойкости резин. Применяют гранулированный активный технический углерод различных марок в количестве 30–60 % от массы каучука.

Красителивводят в резиновую смесь для окраски резины боковины шины. Применяют неорганические красители – двуокись титана, цинковые белила, сернистый цинк, окись хрома и др.

Также в шинном производстве используют синтетические латексыв пропиточных составах при обработке корда и тканей для повышения прочности их связей с резиной. В различных конструкциях шин используют технические ткани – корд, чефер, доместик и бязь, а также металлокорд и стальную проволоку.

Кордпредставляет собой ткань, состоящую из прочных толстых нитей двойного кручения с большей частотой на основе и из слабых тонких нитей одинарного кручения с малой частотой по утку. Корд является основной тканью, из которой изготавливают главную часть покрышки – каркас.

Чеферидет на изготовление крыльев и усилительных лент бортов покрышки, также его используют в качестве прокладочного материала. Доместик и бязь идут в качестве усилительных и оберточных лент в тех случаях, когда требуется малая толщина этих лент.

Масса текстильных материалов составляет примерно 10–20 % общей массы покрышки, стоимость – 25–30 % стоимости всех материалов, расходуемых на нее. Ткани для покрышек изготавливают из вискозного шелка, капрона, нейлона, тефлона.

Особое место в производстве шин занимает металлокорд, который служит для изготовления брекера радиальных шин, металлокордных бортовых лент, дополнительных крыльев, а также каркаса.

Металлокордпредставляет собой трос, состоящий из стальных латунированных проволок диаметром 0,15–0,25 мм. Проволоку латунируют для создания необходимой прочности связи металлического корда с резиной. Первоначально металлический корд применялся преимущественно в брекере грузовых радиальных шин. В последние годы его стали применять в каркасе, что позволило улучшить качество и повысить производительность труда. В брекере легковых радиальных шин используют, как правило, два слоя тонкого металлического корда. По сравнению с текстильным он отличается высокой прочностью и малым удлинением, обладает высокой стойкостью к тепловому старению и обеспечивает повышенную износостойкость протектора.

Шины с металлическим кордом, благодаря его высокой прочности, работают даже при полном износе рисунка протектора. К недостаткам металлического корда относятся малая эластичность, низкая влагостойкость и высокая плотность материала, которая приводит к увеличению массы шины и создает трудности в обрезинивании и раскрое корда.

На изготовление бортовых колец легковых и грузовых шин идет стальная и латунированная проволока. Бортовые кольца крупногабаритных шин изготавливают из стальной латунированной лентыразличного сечения. Проволоку латунируют для повышения прочности ее связи с резиной.

В наиболее общем случае автомобильное колесо состоит из пневматической шины, обода и диска. Ободом автомобильного колеса называют часть колеса, на котором монтируют пневматическую шину. Ободья, как правило, состоят из трех основных компонентов: центральной цилиндрической части, полок и фланцев, называемых также закраинами обода (рис. 4, а ).

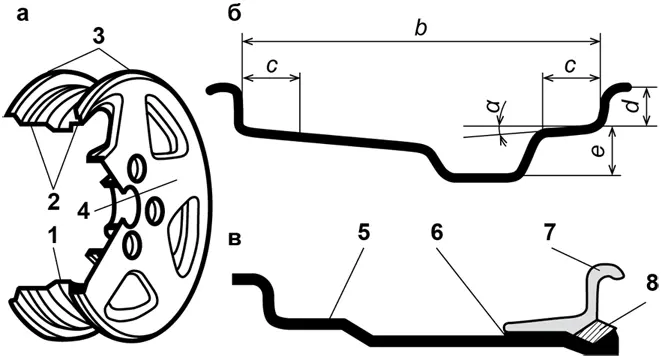

Рис. 4. Автомобильный колесный диск: а – основные элементы конструкции диска; б – основные элементы неразборного обода; в – разборный трехкомпонентный обод; 1 – центральная цилиндрическая часть обода; 2 – полки обода; 3 – фланцы (закраины обода); 4 – диск колеса; 5 – цилиндрическая часть; 6 – резиновое кольцо; 7 – съемный фланец; 8 – пружинное запорное кольцо; α – угол наклона полки обода

Конструктивное исполнение и геометрические параметры ободьевопределяются в первую очередь размером и типом шин, для которых они предназначены: для легковых, грузовых, авиационных или других, для камерной или бескамерной конструкции, для специальных, безопасных и т. д. Основными переменными параметрами ободьев при этом являются их посадочный диаметр, угол наклона полок и расстояние между закраинами (рис. 4, б ). Конструкции ободьев внутри каждого типа колес унифицированы. Конкретные геометрические параметры – толщина обода, их радиусы скругления и другие образуют комплекс размеров и определяются изготовителями колес в зависимости от нагруженности.
