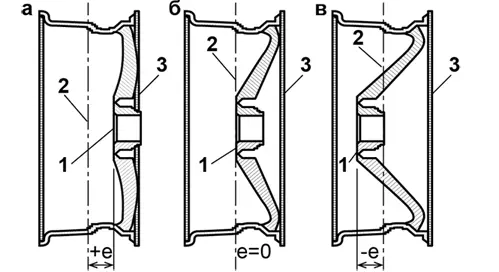

Рис. 5. Вылет обода: а – положительный; б – нулевой; в – отрицательный; 1 – привалочная плоскость диска; 2 – продольная плоскость симметрии обода; 3 – наружная сторона колеса

В зависимости от расположения обода относительно диска колеса могут быть:

• с положительным вылетом обода (рис. 5, а ) – колесо изготовлено таким образом, что продольная плоскость симметрии обода смещена от привалочной плоскости и наружной стороны колеса в сторону продольной оси автомобиля;

• с нулевым вылетом обода (рис. 5, б ) – привалочная плоскость диска совпадает с продольной плоскостью симметрии обода;

• с отрицательным вылетом обода (рис. 5, в ) – колесо изготовлено так, что продольная плоскость симметрии обода смещена от привалочной плоскости диска и продольной оси автомобиля к наружной стороне колеса.

Колеса, предназначенные для большинства марок автомобилей, имеют положительный вылет обода (+е), составляющий 10–50 мм. Выпускаются колеса и с нулевым вылетом обода (ГАЗ-2410, 31029 и др.). На таких автомобилях, как Mitsubishi, Nissan, Toyota, Land Cruiser и некоторых других, устанавливаются колеса с отрицательным вылетом обода (-е), составляющим 10 мм.

Собственно, этот параметр и является одним из наиболее важных для мастеров-самодельщиков, которые собираются использовать колесные диски в своих поделках. Ведь именно он определяет наличие свободного места в металлической детали, из которой будет изготовлена садовая ваза, печь и т. п.

Другие важные характеристики диска – это количество шпилек или болтов, необходимых для его крепления, и диаметр окружности, на которой они расположены. Диаметр окружности центров крепежных отверстий обозначается PCD (Pitch Circle Diameter) и измеряется в миллиметрах. Например, для колес автомобилей «ВАЗ» PCD обозначается как 4×98, где 4 – количество крепежных отверстий на диске, а 98 – диаметр окружности центров крепежных отверстий в мм. Основные параметры колес некоторых распространенных легковых автомобилей приведены в таблице 3 Приложения .

Колесные диски изготавливают сплошными, с ребрамиили вырезами. Вырезы делают для уменьшения массы диска и охлаждения тормозного механизма. Внешний вид диска определяет товарный вид всего колеса, поэтому его стараются выполнить в оригинальном дизайне, что особенно характерно для дисков легковых автомобилей.

По технологии изготовления колеса могут быть стальными сварными (например, из прокатанного обода и штампованного диска), литыми и коваными.

Стальныедиски недорогие, достаточно прочные. При сильном ударе не трескаются, а мнутся. При определенных условиях и при наличии соответствующего оборудования такие поврежденные диски можно восстановить до нормального рабочего вида. Однако по сравнению с литыми дисками они тяжелее, имеют погрешности в точности изготовления, что говорит о возможных проблемах при балансировке колес. Для них характерны простой однообразный дизайн и недорогое покрытие, что говорит о невысокой коррозионный стойкости.

Литыедиски имеют более разнообразный дизайн. Их отличает более высокая точность изготовления, что значительно улучшает качество балансировки колес; меньшая, по сравнению со стальными штампованными дисками, масса, а значит, снижение нагрузок на подшипники ступиц, трансмиссию, подвеску; лучшая теплопроводность, что позволяет легче отводить тепло от тормозных механизмов при нагревании. К недостаткам можно отнести следующий факт: при очень сильных ударных воздействиях такой диск может треснуть.

Кованыедиски по своим техническим характеристикам превосходят все остальные. Они исключительно прочны и значительно легче. При сильном ударе у автомобиля скорее повредится подвеска, чем такой диск. Недостатками кованых дисков являются только скромное разнообразие внешнего вида и очень высокая стоимость.

Все колеса – как стальные, так и из легкоплавких сплавов – маркируются одинаковым образом. Маркировка колеса состоит из типоразмера, товарного знака производителя, даты изготовления (в формате «ннгг», где «нн» – номер недели, а «гг» – год («1708» означает, что диск выпущен на 17-й неделе 2008 года), номера плавки, допускаемой статической нагрузки (в кгс или фунтах), клейма контролирующего органа, клейма рентгеноконтроля (для литых дисков). Маркировка наносится на видимую поверхность колесного диска.

Типоразмервключает обычно сведения о геометрических параметрах и особенностях конструкции колеса. Например, так выглядит типовая маркировка колеса:

где: 5,5 – ширина обода в дюймах. Стандартный ряд: 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5, 7,0… дюйма;

J – буквенный индекс, указывающий на комплекс геометрических размеров закраин обода (высота закраины, радиусы скругления, углы наклона и др.), необходимых разработчикам шин для обеспечения соответствия геометрии борта шины и закраины обода (может быть, также JJ, JK, К, L и др.);

14 – монтажный диаметр обода в дюймах. Стандартный ряд для легковых и коммерческих машин: 10, 12, 13, 14, 15, 16, 17, 18 и 19 дюймов. Для грузовых автомобилей и автобусов: 17,5, 19,5, 20, 22,5,24, 24,5 дюйма;

Н2 – код конструкции хампов – кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на ободе. Как и индекс «J», этот код предназначен для использования специалистами, проектирующими шины. Возможны различные вариации обозначения: Н – hump (односторонний выступ), FH – flat hump (плоский выступ), СН – combihump (комбинированный двухсторонний выступ), АН – advanced hump (усовершенствованный выступ), SL – отсутствие выступов и др.;

ET25 – вылет колеса в миллиметрах. Может обозначаться как OFFSET или DEPORT.

PCD: (Pitch Circle Diameter) – диаметр расположения отверстий крепления. В данном примере этот диаметр равен 100 мм, а число отверстий – 4;

DIA: 54 – диаметр центрального посадочного отверстия под ступицу, в миллиметрах.

Некоторые изготовители маркируют типоразмер шины не в дюймах, а в миллиметрах. Например, обычное дисковое колесо для автомобилей ВАЗ-2108–2109 может обозначаться как 114J-330 – в миллиметрах или как 4½J-13 – в дюймах.

Маркировкунаносят на наружной поверхности цилиндрической части монтажного ручья или на наружной поверхности диска. Европейские колесные фирмы ставят свои клейма на наружной стороне диска, а при недостатке места – на внутренней стороне. На колесах, выпускаемых японскими фирмами, маркировка наносится на поверхности монтажного ручья обода, которая хорошо видна на колесе, установленном на автомобиль. Это удобно при контроле его технического состояния.
