❖ металлопласт относительно недорогой материал и легко поддается сросткам, врезкам тройников (отводам), удлинению;

❖ металлопластиковый рукав выдерживает горячую воду до 90 °C длительное время;

❖ металлопласт долговечен, не ржавеет и выдерживает относительно большое давление, создаваемое в гидроконтуре насосной станцией (когда в доме нет водопотребления – все краны закрыты – давление находится в пределах 30 bar).

С помощью насосной станции и металлопластикового «рукава» я провел воду в деревенский дом (трубопровод проложен под землей на глубине 1,5 метра). Все монтажные работы проводятся естественно летом. Насосная станция подключена к сети 220 В с помощью включателей автоматов (2 шт. – на фазный и «нулевой» провод), максимальная потребляемая мощность (при нагреве и включении насоса) 2 кВт. И нагрев, и включение насоса происходит в насосной станции автоматически (благодаря встроенным датчикам давления в контуре и температуры), на короткий промежуток времени (пока давление в гидроконтуре не достигнет нормы). Поэтому процесс подачи воды автоматизирован «от и до», дома остается только открыть кран.

Не все насосные станции снабжены автоматическим подогревом. Есть «бюджетные» варианты насосных станций по цене до 4000 руб.

Если обходиться без насосной станции, потребуется водонагреватель (рис. 1.5) и нагнетатель воды в виде обычного центробежного насоса.

Рис. 1.5. Вариант установки водонагревателя Polaris Omega-5 на вертикальную плоскость (стену) в месте умывания*

Во входной контур водонагревателя поступает обыкновенная вода из деревенского колодца (ключа). Причем летом она может поступать напрямую из заборного шланга или с помощью погружного насоса подкачки, снабженного обратным клапаном и установленного в колодце. Современные насосы таковы, что могут обеспечить снабжение водой на расстоянии 100–300 м., что вполне достаточно для удаленного от дома деревенского колодца. Особых требований к составу воды нет. Зимой – другое дело. Вода в шланге замерзнет, поэтому ее предварительно накапливают в резервуаре емкостью от 100 литров (пластмассовых бочках – канистрах). Оттуда она поступает к центробежному насосу, создающему давление для водонагревателя.

Водонагреватель снабжен реле давления (прессостатом), которое является своеобразным предохранителем – пока воды в контуре и тубе нагревательного элемента нет – нагреватель не включится. Так защищается сам нагревательный элемент большой мощности.

Минимальное давление воды во входном контуре не менее 0,25 атм. С таким минимальным давлением обеспечивается минимальный расход воды 1,5 литра/мин. Кран установленный на входе водонагревателя позволяет также регулировать это давление и расход воды. Поскольку электрический нагреватель имеет постоянную температуру нагрева в тубе, регулировкой потока проходящей через кран воды также можно изменять ее температуру на выходе. Чем меньше поток воды на входе водонагревателя, тем она горячее на выходе.

Соответственно при давлении менее 0,25 атмосфер сработает реле давления, и водонагреватель отключит нагрев.

Для создания давления во входном контуре нагревателя вполне достаточно слабосильного насоса типа НБЦ-0,55. Он подключается к сети 220 В через обычный включатель освещения. Теперь остается только (при открытом входном кране) включить насосом подкачку воды, а на передней панели водонагревателя выбрать режим нагрева (от минимального до максимального) и повернуть желоб в раковину.

Однако, что делать тем, кто по каким‑то причинам на обзавелся насосом¸ патрубками, переходниками или не смог его правильно подключить? И здесь не все потеряно для тех, кто любит работать руками.

Доработка водонагревателя для его работы без насоса «проще пареной репы». Она сводится к принудительной блокировке прессостата. Потребуется вскрыть (с помощью 3–х саморезов) верхнюю панель водонагревателя и вашему взору представит вид на рис. 1.6.

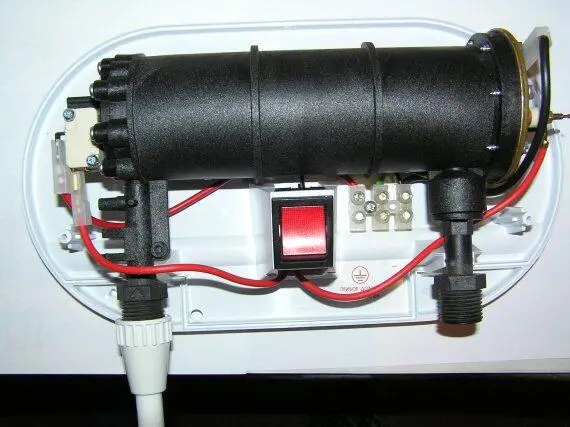

Рис. 1.6. Вид на внутреннюю начинку водонагревателя

Длинная черная туба – основной элемент водонагревателя, через него заборная вода, поступающая справа (по рис. 1.5) нагревается в течение секунды и течек к выходному отверстию. Прессостат состоит из пружины и заглушки, которая уже при минимальном давлении воды воздействует на микропереключатель (см. рис. 1.7).

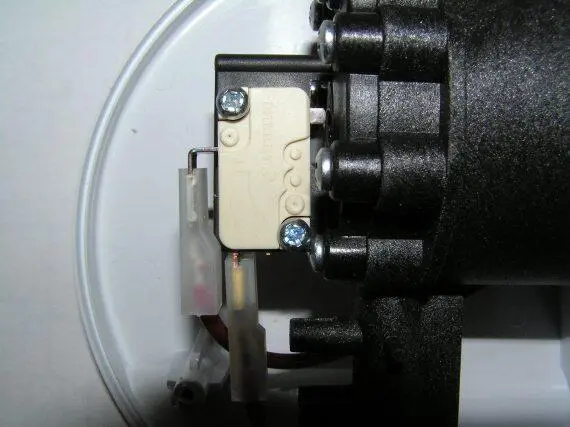

Рис. 1.7. Вид на микропереключатель прессостата

Микропереключатель типа МП3–9 коммутирует (управляет) нагревательный элемент ТЭН водонагревателя, подавая на его спираль напряжение осветительной сети 220 В при наличии водяного давления в контуре. Когда давления в контуре нет, вода не подается контакты микропереключателя разомкнуты и ТЭН обесточен.

Для усовершенствования водонагревателя, чтобы он работал не только с насосом типа НБЦ-0,55 (и аналогичными), но и от поступления воды самотеком из расположенной выше водонагревателя резервуара (им может быть бочка – резервуар, установленная на крыше бани) разбирают заглушку прессостата и вынимают пружину. Теперь вода может течь беспрепятственно сквозь канал в нагревательном элементе – тубе. Следующим шагом, чтобы заблокировать защиту прессостата контакты микропереключателя замыкают между собой и изолируют с помощью клеммника. Водонагреватель готов к работе.

Крышку водонагревателя аккуратно закрывают. Далее полностью открывают кран входного контура, и вода поступает самотеком из расположенной выше роста человека накопительной бочки. Это холодная вода или (в зависимости от места установки) вода комнатной температуры. Чтобы потекла горячая, следующим шагом включают переключатель на передней панели водонагревателя красного цвета (см. рис. 1.5). Прекращают процесс помывки в обратной последовательности: выключают нагрев и перекрывают кран.

Внимание, важно!

Важно, что ТЭН (нагревательный элемент) не выходит из строя при перегрузке, даже если пожилой человек (хотя и молодые сейчас без памяти) забудет выключить «красную кнопку нагрева», а воду краном перекроет. Не беда. Специально для этого в водонагревателе производителем предусмотрена дополнительная защита: термостат, отключающий подачу напряжения при достижении температуры 57 °C.

Но чтобы исключить и такую забывчивость, я рекомендую снабдить водонагреватель простейшей электрической схемой звукового сигнализатора, «спрятанной» внутри его корпуса. В этом случае при включении нагрева «красной кнопкой» водонагреватель будет издавать громкий звук (однотональный, прерывистый или полную мелодию), что, безусловно, исключит забывчивость отдельных граждан. Собрать такую схему сможет любой начинающий, автор готов ее выслать или опубликовать по запросу жаждущих.
