Данкан Б. Кэмпбелл - Искусство осады. Знаменитые штурмы и осады Античности

Как и в случае с осадной башней, у Диада наверняка были большой и маленький варианты, но размеры даются только для большого. Его общие размеры были 30 локтей ширины (44 фута, или 13,3 м) на 40 локтей длины (60 футов, или 17,7 м), а самая высокая точка заостренной крыши достигала 16 локтей (24 фута, или 7,1 м). Все сооружение было покрыто кожами. В отличие от обычных «черепах», машину Диада венчала трехэтажная башенка. Этот факт, как и неоднозначное замечание о промежуточном этаже внутри навеса, привел к большой путанице среди ученых.

Самая правдоподобная интерпретация текста Афинея (в соответствии с более обобщенной версией Витрувия) представляет нам машину, очень похожую на «черепаху» для засыпания рвов. Как и та, таранная «черепаха» основывалась на трех ключевых элементах: прямоугольном колесном основании, главном внутреннем помещении и уже знакомой четырехскатной крыше. В этом случае загадочный «промежуточный этаж» должен быть пространством между главным внутренним помещением и коньком крыши. Без сомнения, это было нужно для доступа в башенку, поднимающуюся из центра крыши.

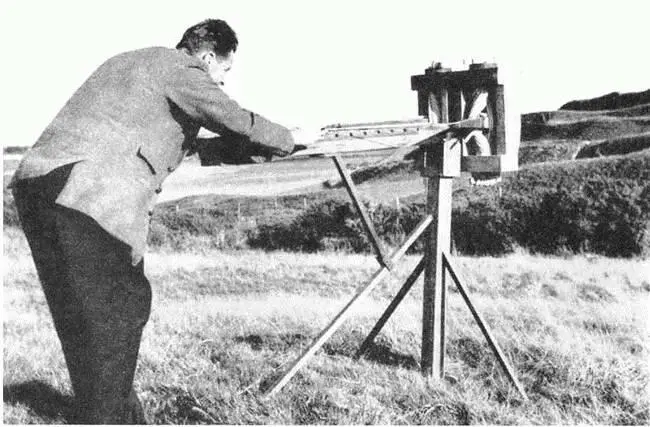

Верхние этажи башни вмещали «скорпионы и катапульты«-, тогда как нижний этаж содержал запас воды, чтобы тушить возможные пожары, вызванные зажигательными снарядами. Витрувий добавляет полезную подробность, что башня была шириной 4 локтя (6 футов, или 1,77 м). Термин «скорпион» обычно обозначает катапульту меньшего калибра для метания стрел, самый большой из скорпионов был, по-видимому, машиной для метания 70-сантиметровых стрел (равных 3 пядям). Станина такой машины была около 4 футов (1,2 м) длиной, и, хотя торсионная рама была только 20 дюймов (0,5 м) шириной, каждый рычаг выступал еще на половину этого расстояния, так что в сумме габариты достигали 1 метра.

Мы не должны недооценивать величину рабочего пространства, требующегося артиллеристам, особенно сзади, куда были оттянуты рычаги катапульты, но также и по сторонам, где станина поворачивалась, чтобы нацелить оружие. Не будет большой натяжкой предположить, что трехпядевый стреломет требовал пространство как минимум 5 на 8 футов (1,5 х 2,5м). Соответственно, было бы невозможно установить более одной катапульты в помещении 4 локтя шириной. Более того, башня должна быть гораздо больше в длину, чем в ширину, чтобы соответствовать размерам катапульты, и кажется разумным представить длину 6, даже 8 локтей (9–12 футов, или 2,7–3,5 м).

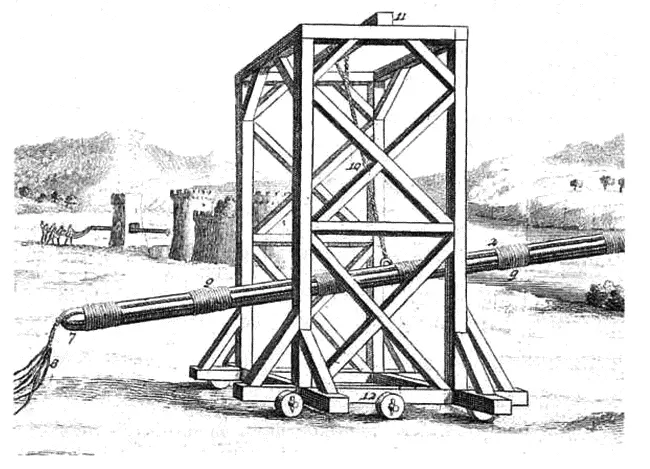

Конечно, «черепаха?» была просто подвижной платформой для «таранодержателя» (kriodoche или arietaria machina), на котором помещался таран. Этот таинственный компонент явно имел цилиндрическую форму и колесики. Думается, что если «таранодержатель» был установлен в «среднем этаже», это дает хоть какоето объяснение назначению данного помещения. Витрувий ясно говорит, что таранное бревно держалось на «таранодержателе» и приводилось в движение натягиванием и отпусканием веревок. Это кажется сомнительным креплением для тяжелого бревна, видимо, в описании упущена часть механизма.

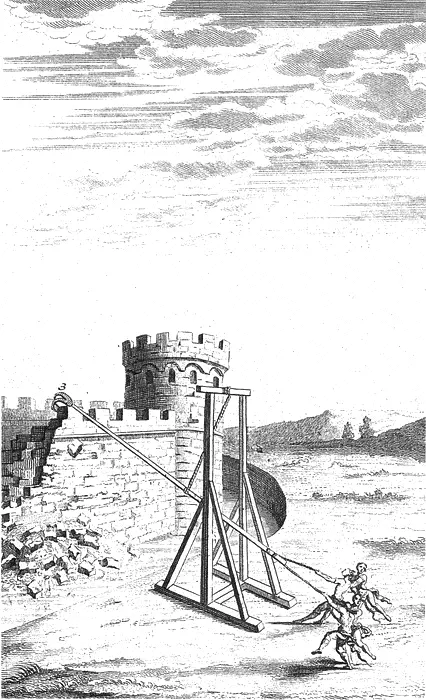

То, что таран помещали на 6 м над землей, приводило к интересным изменениям процесса пробивания. Совершенно ясно, что Диад не собирался пробивать вражескую стену у основания, где она была толще и прочнее. Не целился он и в верхнюю часть стены, высота которой могла достигать 20 локтей (30 футов, или 9,25 м), что соответствовало рекомендациям Филона, а то и больше (хотя заявленная высота стен Пирея в 40 локтей вызывает сомнение). Скорее всего, целью был средний уровень стены, поражая который, можно было ослабить укрепления, идущие по ее верху, предотвращая тем самым возможность контрмер. Ведь известно, что защитники обычно старались помешать тарану, бросая на него тяжести или пытаясь захватить конец бревна с помощью петли, а это можно было сделать, лишь стоя прямо над тараном. Возможно, Диад нашел какой-то способ изменять угол тарана, чтобы потом, когда стена пробита, расширять пролом вниз, чтобы туда могла пройти пехота.

Так называемые диодохи, или преемники Александра, больше известны своими полевыми сражениями, и существует распространенное мнение, что осаде в то время уделялось мало внимания. Впрочем, когда одна сторона ищет убежища за стенами крепости, другая вынуждена прибегать ко всем доступным ей осадным средствам. Сразу же после смерти Александра афинская армия под предводительством Леосфена нанесла поражение македонскому правителю Антипатру и осадила его в городе Ламия в Центральной Греции. Когда попытки взять город приступом оказались бесполезны, Леосфен прибег к тактике блокады и начал огораживать место стеной и рвом (Диодор Сиц. 18.13.3). Только его случайная смерть в стычке около осадных укреплений положила конец операции.

Зимой 317–316 годов до н.э. сын Антипатра Кассандр таким же образом окружил Пидну валом от моря до моря, собираясь штурмовать стены, когда настанет более подходящая погода. Тем временем гарнизон крепости так ужасно страдал от голода, что воины ели кавалерийских лошадей, а горожане, говорят, доходили до людоедства (Диодор Сиц. 19.49.1–50.1).

Примерно к такой же стратегии прибег и Антигон, командующий в Малой Азии, когда осадил Евмена в армянской крепости Нора (320 год до н.э.). Диодор пишет, что Антигон окружил крепость «двойной стеной со рвами и огромным частоколом» (Диодор Сиц. 18.41.6) и продолжал блокаду целый год. (Именно в тот период вынужденного бездействия Евмен придумал новый способ тренировать лошадей при помощи хитроумного механического устройства, чтобы они не теряли боеспособности.)

Далеко не каждый генерал предпочитал пассивную осаду. Когда Пердикка, унаследовавший великую армию Александра, вторгся в египетское царство Птолемея, его первым объектом нападения стала так называемая «крепость Камила»; но, хотя он сочетал использование лестниц с необычной тактикой штурма частоколов слонами, он не смог разбить войска Птолемея и был вынужден отступить (Диодор Сиц. 18.34.1–5).
