Андрей Маркин - Основы тактической подготовки современного солдата

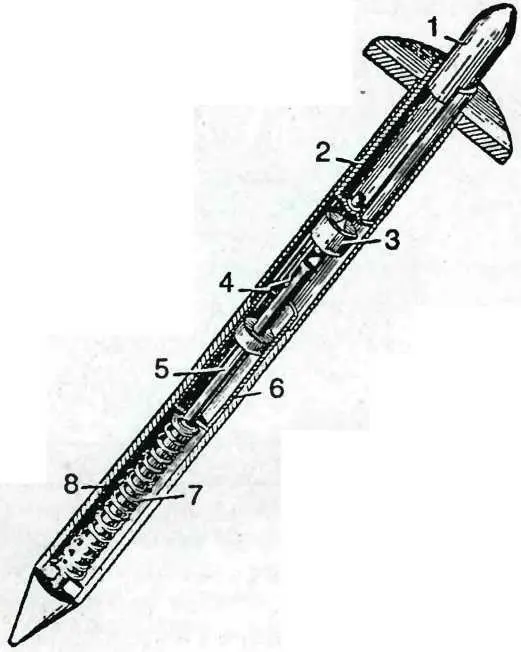

Пулевая противопехотная мина:

1 — пуля;

2 — револьверный патрон;

3 — боек;

4 — зонтичный замок;

5 — стержень;

6 — муфта;

7 — пружина;

8 — корпус мины

Металлический трубчатый корпус мины имеет заостренный нижний конец для втыкания мины в грунт. Мина не имеет никаких предохранителей. Ее обезвреживание заключается в том, что надо мину вынуть из грунта, захватив рукой за диск, а затем перевернуть мину пулей вниз; при этом патрон выпадает из мины.

Противопехотная мина М2А4

Это выпрыгивающая осколочная мина («мина-лягушка»).

Она может быть установлена на натяжное или нажимное действие. При установке мины на натяжное действие достаточно потянуть за натяжную проволоку, чтобы носик спусковой чеки вышел из кольцевого паза в штоке ударника и последний, освободившись под действием разжимающейся боевой пружины, ударил по капсюлю-воспламенителю. При этом луч пламени от капсюля-воспламенителя проникнет в трубку мины и воспламенит пороховой усилитель, который передаст огонь к вышибному пороховому заряду, находящемуся в основании мины.

Давлением газов, образующихся при сгорании вышибного порохового заряда, осколочный снаряд выбрасывается из стакана мины и одновременно воспламеняется замедлитель во втулке снаряда; замедлитель горит в течение 0,3—0,4 секунды. За это время снаряд взлетает вверх на высоту 0,5—2 м. Высота взлета зависит от глубины установки мины, т.е. от толщины маскирующего слоя грунта, находящегося над стаканом мины; чем толще маскирующий слой, тем на меньшую высоту взлетает мина.

Замедлитель в конце своего горения взрывает капсюль-детонатор, который через промежуточный детонатор вызывает взрыв заряда ВВ; при этом корпус снаряда дробится на осколки, разлетающиеся во все стороны от мины и поражающие живую силу в радиусе 10—12 м. Отдельные осколки могут лететь на расстояние до 120 м.

При установке мины на нажимное действие подвижной плунжер, надетый на шток ударника выше спусковой чеки, под давлением на выступающие из него «усики» опускается вниз по штоку ударника и своим нижним конусообразным концом отжимает спусковую чеку, заставляя ее носик выйти из зацепления со штоком ударника, чем последний и освобождается. Далее действие мины происходит точно так же, как это было описано выше.

Во взрывателе имеются отверстия для двух предохранительных чек, которые вынимаются при установке мины. Верхняя предохранительная чека связывает подвижной плунжер со штоком ударника и не позволяет плунжеру двигаться вниз по штоку; вторая нижняя чека связывает шток ударника с корпусом взрывателя и не позволяет ударнику двигаться вниз, даже если спусковая чека будет вытянута.

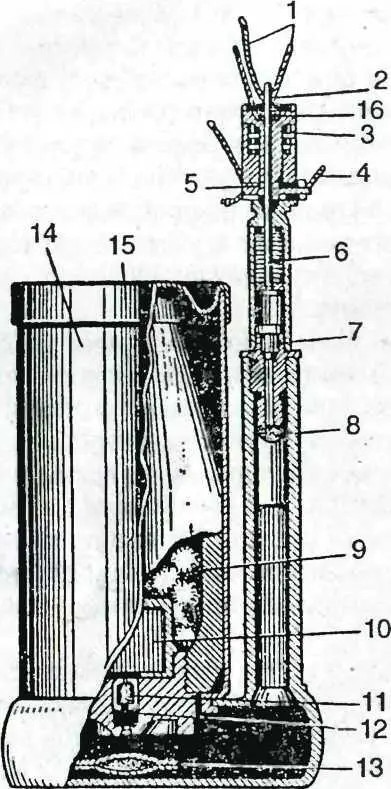

Противопехотная мина М2А4:

1 — «усики»; 2 — предохранительная чека; 3 — контрпружина; 4 — спусковая чека; 5 — отверстие для нижней предохранительной чеки; 6 — ударник; 7 — капсюль-воспламенитель; 8 — пороховой воспламенитель; 9 — разрывной заряд ВВ; 10 — промежуточный детонатор снаряда; 11 — капсюль-детонатор; 12 — замедлитель; 13 — пороховой вышибной заряд; 14 — стакан (корпус мины); 15 — крышка стакана; 16 — подвижный плунжер

В мине М2А4 вместо взрывателя с «усиками» может быть применен также взрыватель двойного (нажимного и натяжного) действия, известный под маркой Ml (см. «взрыватели»). Оба взрывателя приводятся в действие давлением от 9 до 18 кг или натяжением от 1,5 до 5 кг.

Мина М2А4 вместе с взрывателем весит около 2,5 кг.

Противопехотная мина Мк.II

Как и М2А4, это выпрыгивающая осколочная мина.

При натяжении проволоки, привязанной к ушку спусковой скобы правого взрывателя, скоба освобождает ударник, который под воздействием пружины ударяет по капсюлю-воспламенителю патрона и воспламеняет пороховой заряд в нем; пламя проникает в нижнюю полость стакана и воспламеняет находящийся в ней пороховой вышибной заряд; давлением образовавшихся газов срезаются винты, удерживающие осколочный снаряд, и снаряд выбрасывается вверх из стакана.

При этом длинное плечо рычага выходит из прилива в стакане, а его короткое плечо освобождает ударник второго, основного взрывателя и последний под усилием боевой пружины ударяет по запалу, который и вызывает взрыв разрывного заряда мины; в результате взрыва корпус снаряда дробится на осколки, поражающие людей в радиусе до 30 метров. Разрыв снаряда происходит на высоте около 1,5 м.

Натяжной взрыватель мины имеет одну предохранительную чеку, которая не дает спусковой скобе сдвинуться и освободить ударник. Основной взрыватель мины также имеет одну предохранительную чеку, препятствующую повороту рычага и тем самым освобождению ударника.

При обезвреживании этой мины надо прежде всего вставить обе предохранительные чеки (гвоздь, проволоку); затем перерезать натяжную проволоку и после этого вывинтить оба взрывателя, начиная с основного, имеющего левую резьбу, и тогда уже вынимать мину из лунки с помощью веревки или кошки, находясь при этом в укрытии или на безопасном расстоянии.

Высота мины 15,2 см; ширина в основании 7,6 см.

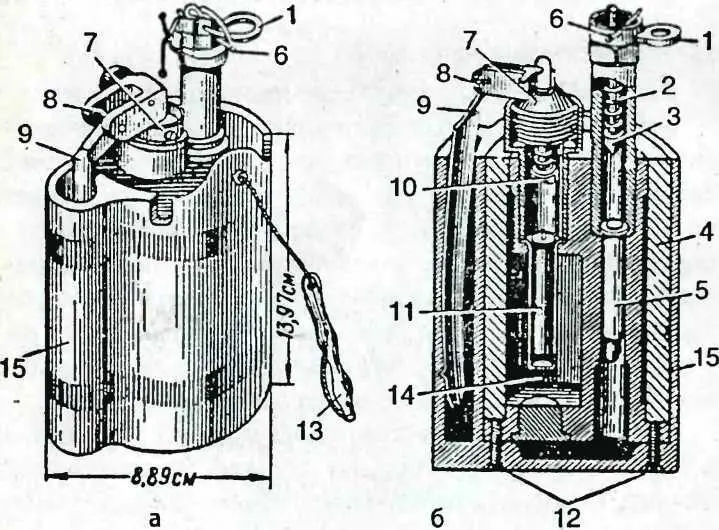

Противопехотная мина Мк.II:

1 — спусковая скоба с ушком; 2 — боевая пружина; 3 — ударник натяжного взрывателя; 4 — корпус осколочного снаряда; 5 — ружейный патрон; 6 — предохранительная чека натяжного взрывателя; 7 — корпус основного взрывателя; 8 — предохранительная чека спускового рычага; 9 — спусковой рычаг, 10 — ударник основного взрывателя; 11 — запал; 12 — удерживающие винты; 13 — ручка для переноски; 14 — заряд ВВ; 15 — стакан мины

Мина направленного действия Ml8 «Клэймор»

Противопехотные мины «Клэймор», широко применявшиеся в 1950—1970-ые годы, по-прежнему состоят на вооружении в армиях США, НАТО и стран «третьего мира». Советский аналог — мины МОН-50 и МОН-100.

Противопехотная мина М18 «Клэймор»

Эта мина, приводимая в действие механическим либо электрическим способом, имеет продолговатую, слегка изогнутую форму. Ее устанавливают на земле, активной частью к неприятелю.

При взрыве мины, в избранном направлении на расстояние до 100—150 метров выбрасываются около 350 металлических пуль. Их размеры и скорость полета гарантируют, что каждый, кто окажется на пути в пределах до 50 метров, будет убит либо тяжело ранен.
