Принцип действия мины таков. При наезде танка (БМП, БТР, грузового автомобиля) не менее, чем на треть диаметра мины (давящая масса от 2-х тонн и выше), ее крышка сминается и опускается вниз вместе с взрывателем. Запал взрывателя упирается в перегородку над промежуточным детонатором. При дальнейшем давлении сверху на крышку мины срабатывает ударный механизм, ударник которого накалывает запал типа МД. От взрыва запала происходит взрыв заряда ВВ.

Для установки мины вручную отрывают лунку, соответствующую размерам мины, помещают туда мину, переводят взрыватель МВЗ-57 в боевое положение, затем маскируют мину. Штыревой взрыватель МВШ-57 ввинчивают в мину непосредственно на месте установки.

Мина ТМ-57М:

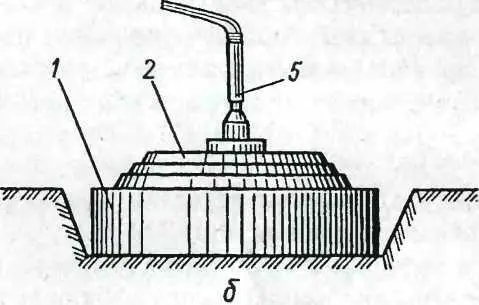

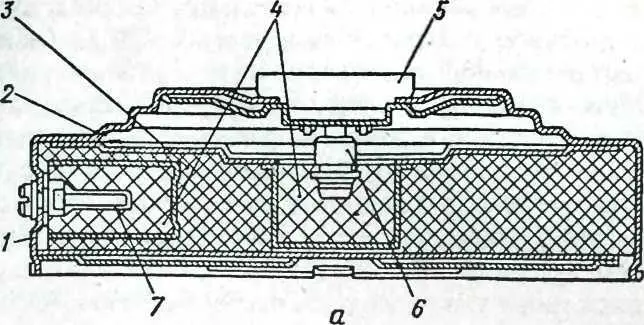

а — с взрывателем МВЗ-57; б — с взрывателем МВШ-57;

1— корпус; 2— крышка; 3— заряд ВВ; 4— промежуточные детонаторы; 5 — взрыватель; 6— запал МД-10; 7 — гнездо бокового промежуточного детонатора

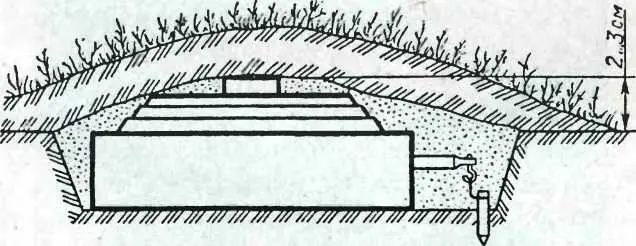

Мина ТМ-57М, установленная в грунт в неизвлекаемое положение, с взрывателем МУВ

Мину помещают в лунку таким образом, чтобы ее крышка в твердом грунте возвышалась на 2—3 см над поверхностью грунта, а в мягком — была заподлицо с поверхностью земли. Если грунт имеет травянистый покров (дёрн), то его подрезают с трех сторон на глубину 5—8 см, завертывают в сторону противника, а после установки мины укладывают на место. На заболоченных участках под мину подкладывают кусок доски. В зимних условиях мины ставят на грунт под снег; при толщине снега более 40 см — на уплотненный (утоптанный) снег и маскируют сверху слоем снега толщиной 10—20 см.

Мина ТМ-62

Устройство, принцип действия, правила установки мины ТМ-62 аналогичны мине 1 М-57.

Главное отличие заключается в том, что она производится не только в металлическом корпусе (ТМ-62М), но также в пластмассовом (ТМ-62П), тканевом (ТМ-62Т) и деревянном (ТМ-62Д).

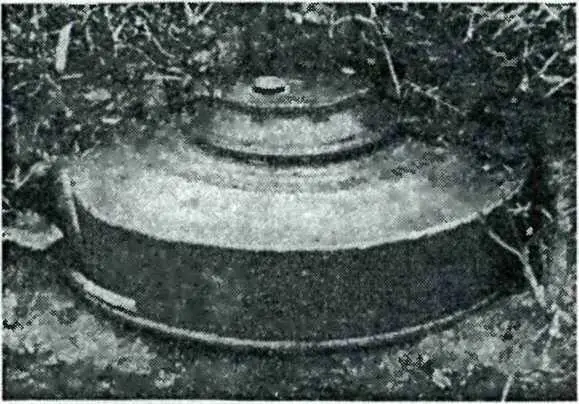

Мина ТМ-62М

Общая масса мины ТМ-62П от 9 до 11 кг (в т.ч. масса заряда ВВ от 6,6 до 8 кг); диаметр 34 см; высота 13 см.

Вариант этой мины в деревянном корпусе имеет форму прямоугольного ящика. Его стороны составляют 34 см и 29,5 см; высота — 17,8 см. Минимальная масса давления для срабатывания — 1750 кг.

Противотанковая мина М6А1

Эта мина взрывается в результате давления гусеницы танка, колеса орудия или автомобиля на нажимную крышку мины; при этом, нажимная крышка, сжимая рессорную пружину, опускается вниз и надавливает на шток поршня взрывателя М601 (см. раздел «взрыватели»).

Поршень, преодолевая сопротивление пластинчатой пружины, расположенной на верхнем торце взрывателя, раздавливает ампулу с жидким реактивом в ней; жидкость проливается на лепешку воспламеняющегося вещества, которое вспыхивает и вызывает этим взрыв капсюля-детонатора, промежуточного детонатора и всего заряда мины.

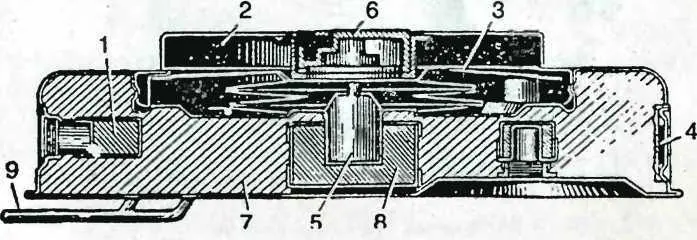

Противотанковая мина М6А1:1 — детонатор в гнезде для взрывателя при установке мины в неизвлекаемое положение; 2 — нажимная крышка; 3 — пружина рессорного типа, поддерживающая нажимную крышку; 4 — отверстие для снаряжения мины ВВ; 5 — взрыватель М601; 6 — пробка с поворотной втулкой для установки мины в боевое и безопасное положения; 7 — заряд ВВ; 8 — промежуточный детонатор; 9 — ручка для переноски.

Поскольку ПТМ ставят, как правило, под маскирующий слой грунта, то для обезвреживания мины, прежде всего, надо удалить с нее грунт, делая это очень осторожно, чтобы не сдвинуть мину с места и не нажать на ее нажимную крышку.

После того как снят маскирующий слой, мину следует зацепить веревкой или кошкой и, отойдя на расстояние 30—35 м, стащить мину с места. Только после этого можно приступать к непосредственному обезвреживанию мины, т.е. к извлечению из нее взрывателя. Для этого надо:

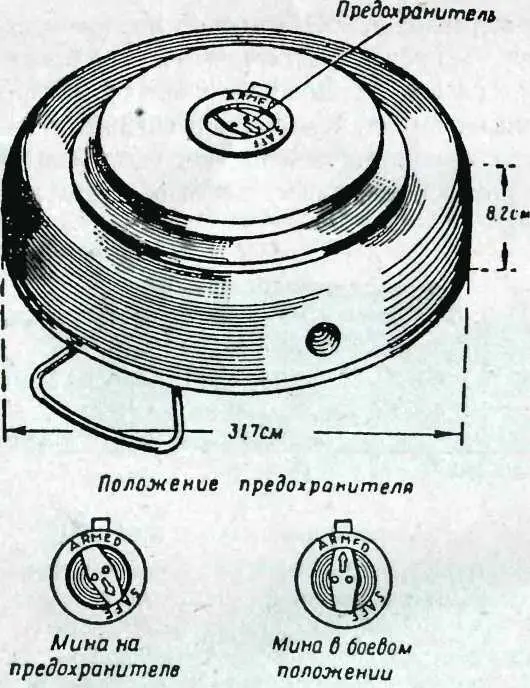

Положения предохранителя мины М6А1

а) Поставить мину на предохранитель, повернув втулку, расположенную в пробке мины, так, чтобы указатель, нанесенный на поверхности втулки, стал против отметки на ободе пробки, помеченной буквой «S» (Safe); при боевом положении мины этот указатель находится против другой отметки, помеченной буквой «А» (Armed);

б) Отвинтить пробку из нажимной крышки мины;

в) Осторожно вынуть из гнезда взрыватель, не нажимая на головку штока поршня, а затем вставить предохранительную вилку (или приспособление, ее заменяющее) между торцом корпуса и пластинчатой пружиной.

На дне мины приделана ручка для переноски. Общий вес мины около 10 кг, при весе ВВ в ней около 5,5 кг. Позднейшие образцы мины имеют заряд ВВ, увеличенный до 10 кг. Соответственно, общий вес мины примерно 14 кг.

Противотанковые мины Мк.II, Mk.IV, Мк. V, M1 А1

Они широко применялись в ходе Второй мировой войны. Вес заряда ВВ в этих минах составляет от 1,8 до 3,7 кг. Конструктивное их устройство очень простое и нашло применение в последующих модернизированных образцах. Поэтому кратко ознакомимся с ними.

На металлический корпус с зарядом ВВ сверху надета в первых двух образцах нажимная крышка, а в третьем образце — крестовина.

В крышке мины Мк.II, на боковой ее стенке, имеются четыре продольных выреза, которые надеваются на шпеньки, закрепленные на корпусе мины, и удерживают крышку на мине.

В минах Mk.IV и Mk.V шпеньки, в отличие от мины Мк.II, находятся на нажимной крышке и нажимной крестовине, тогда как в специальных скобах, прикрепленных к корпусу, сделаны вырезы для введения в них шпеньков.

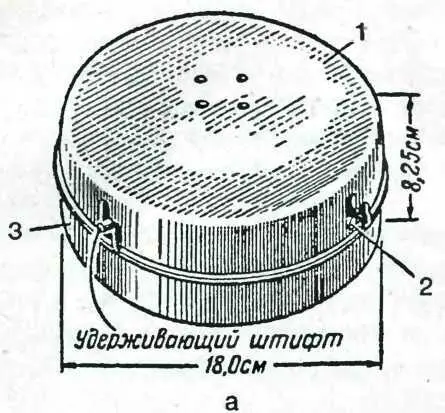

Противотанковая мина Мк.II:

а — общий вид; б — разрез;

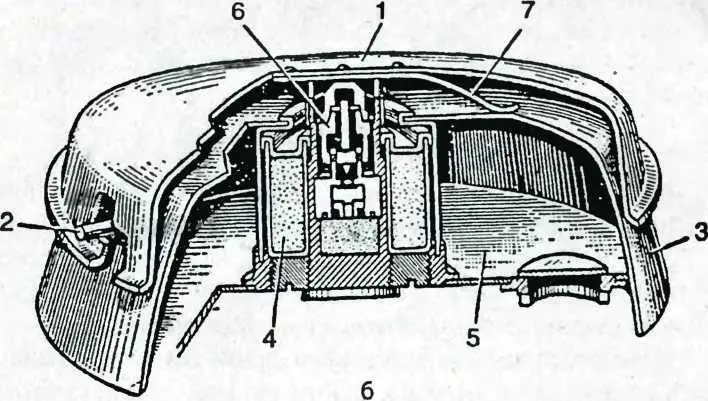

1 — нажимная крышка; 2 — шпенек, удерживающий крышку на корпусе мины; 3 — корпус мины; 4 — промежуточный детонатор; 5 — полость для заряда ВВ; 6 — взрыватель; 7 — пружина, поддерживающая нажимную крышку в верхнем положении
